SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
30
4.14.5 Z-Höhe für Raster-Panels im Raster-Leiterplatten-Editor
Ein Offset für die Z-Richtung kann jetzt für jedes einzelne Raster-Panel auf einer Raster-
Leiterplatte hinzugefügt werden, um die zusätzliche Höhe eines Raster-Panels zu beschreiben.
Wenn der Z-Offset = 0 ist, hat das Panel auf einer Raster-Leiterplatte keine zusätzliche Höhe, d.h.
Raster-Leiterplatte-Höhe = Raster-Panel-Höhe.
Wenn der Z-Offset ≠ 0 ist, ist die gesamte Panel-Höhe = Raster-Leiterplatte-Höhe + Z-Offset.
Die Spalte Offset Z ist zur Liste Raster-Panels in der Raster-Leiterplatte hinzugefügt worden.
Abbildung 4-24: Liste Raster-Panels
Die Z-Höhe kann eingestellt werden, wenn ein Raster-Panel im Dialogfenster Raster-Panels
hinzufügen hinzugefügt wird.
Abbildung 4-25: Raster-Panels hinzufügen
Dieser Wert kann auch für mehrere ausgewählte, vorhandenen Raster-Panels im Dialogfenster
Raster-Panels ändern eingestellt oder hinzugefügt werden.
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
31

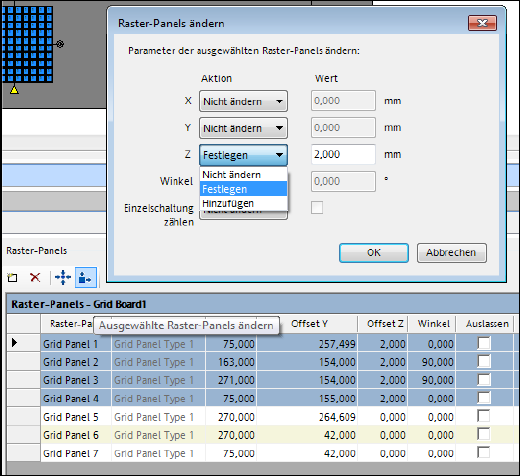

Abbildung 4-26:Raster-Panels ändern
4.15 SIPLACE SiCluster Professional – Erweiterungen
Ab dieser SIPLACE Pro-Version ist die in SIPLACE SiCluster Multiline vorhandene Importfunktion
für CSV-Dateien in SIPLACE SiCluster Professional integriert worden. Lediglich der Importmodus
für die Produktionsbestelldaten ist für SIPLACE SiCluster Professional relevant.
Jede Reihe in der CSV-Datei wird als ein Cluster-Los des Cluster-Auftrags importiert, der in
SIPLACE SiCluster Professional geöffnet ist.
4.16 SIPLACE SiCluster Multiline – Erweiterungen
Ab dieser SIPLACE Pro-Version ist die Option Line Specific Output Folders in SIPLACE
SiCluster Multiline eingeführt worden.
Wenn die Option aktiviert ist, werden die Ausgabeobjekte in Unterordnern erzeugt. Der Name
jedes Unterordners ist der Name des Linienobjekts (ohne Pfad) der entsprechenden Linie.
Seit der ersten Freigabe sind die folgenden Erweiterungen zu SIPLACE SiCluster MultiLine
hinzugefügt worden:
– Mit einem neuen Regeltyp "Linien-Trennungsregel" können Lose ausgewählt werden, die
verschiedenen Linien zugewiesen werden müssen.
– Der CSV-Assistent unterstützt die automatische Erzeugung von SameJob-Gruppen.
– Der CSV-Assistent kann Leiterplattenobjekte aus Unterverzeichnissen hinzufügen.
– Ideale Taktzeiten können selektiv berechnet oder ungültig gesetzt werden.
– In den Dialogfenstern für Regel- und Prozessanforderungen wird jetzt das Filtern von Objekten
unterstützt.
4.17 Nicht mehr unterstützte Funktionen
Der Aegis CAD-Parser ist nicht mehr im Import-Assistenten für CAD-Daten unter Extras/Import/ in
SIPLACE Pro Desk verfügbar.
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
32
4.18 Installation von SIPLACE Pro
SIPLACE Pro wird mit einem neuen Installationsprogram installiert, das auf Windows Installer XML
(kurz: WiX Toolset) basiert.
4.19 Export zu Früheren SIPLACE Pro-Versionen
SIPLACE Pro 13.1 unterstützt den Export von SiPro-Dateien zu den folgenden Versionen:
– SIPLACE Pro 12.1
– SIPLACE Pro 13.0
Der Export ist nur möglich, wenn Funktionen verwendet werden, die zur Zielversion kompatibel
sind. Ansonsten wird eine Fehlermeldung angezeigt.
Die Zielversion des Exports kann im Dialogfenster Speichern unter im Daten-Modell Export
ausgewählt werden.
