SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
21
4.7 2D-Barcodes in Rüstlisten-Ausdrucken
Der Rüstlisten-Ausdruck enthält bisher 1D-Barcodes, um die Rüstung mit Hilfe von Barcode-Lesern
nachzufüllen. Inzwischen werden 2D-Barcodes oft in industrieller Umgebung eingesetzt, weil diese
mehr Information und Zeichentypen verschlüsseln können. Deswegen sind in dieser SIPLACE Pro-
Version 2D-Barcodes zu den Rüstlisten-Ausdrucken hinzugefügt worden. 1D- und 2D-Barcodes
enthalten dieselbe Information.
Im Dialogfenster Reportdetails kann der Benutzer auswählen, ob ein 1D-Barcode, ein 2D-Barcode
oder beide Barcode-Typen im Ausdruck angezeigt werden sollen:

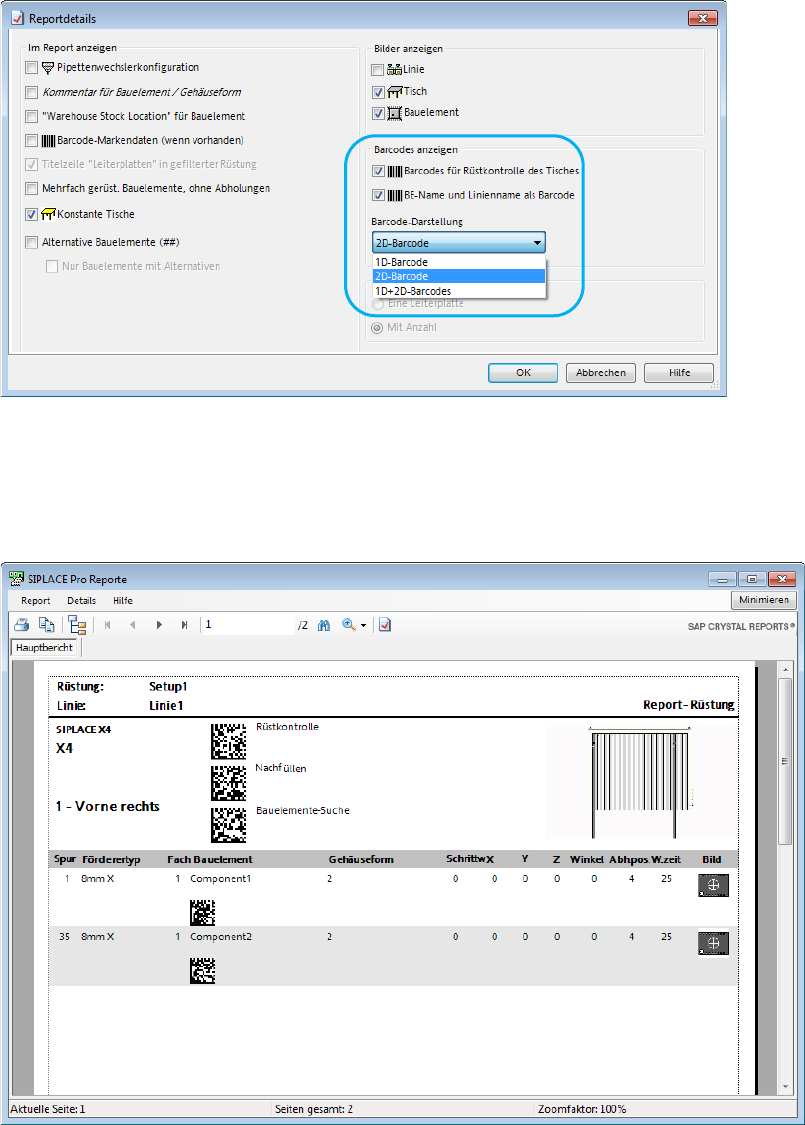

Abbildung 4-10: Reportdetails – Barcodes anzeigen
Die Nachfüll-Barcodes für Liniennamen, Bauelementnamen und den Tisch können als 1D-, 2D-
oder 1D+2D-Barcodes in den Rüstungsreport angezeigt werden. Der 2D-Barcodetyp ist der Data
Matrix Code (Industrie-Standard).
Die Einstellungen der Reportdetails werden gespeichert.
Abbildung 4-11: Rüstlisten-Ausdruck mit 2D-Barcodes
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
22
4.8 Transportbreite im Produktionsplan anzeigen
Leiterplatten von der gleichen Breite sollten vorzugsweise nach einander produziert werden, damit
die Transportbreite nicht so oft verstellt werden muss. Hierzu kann die Spalte Transportbreite in
der Losliste im Produktionsplan angezeigt werden.

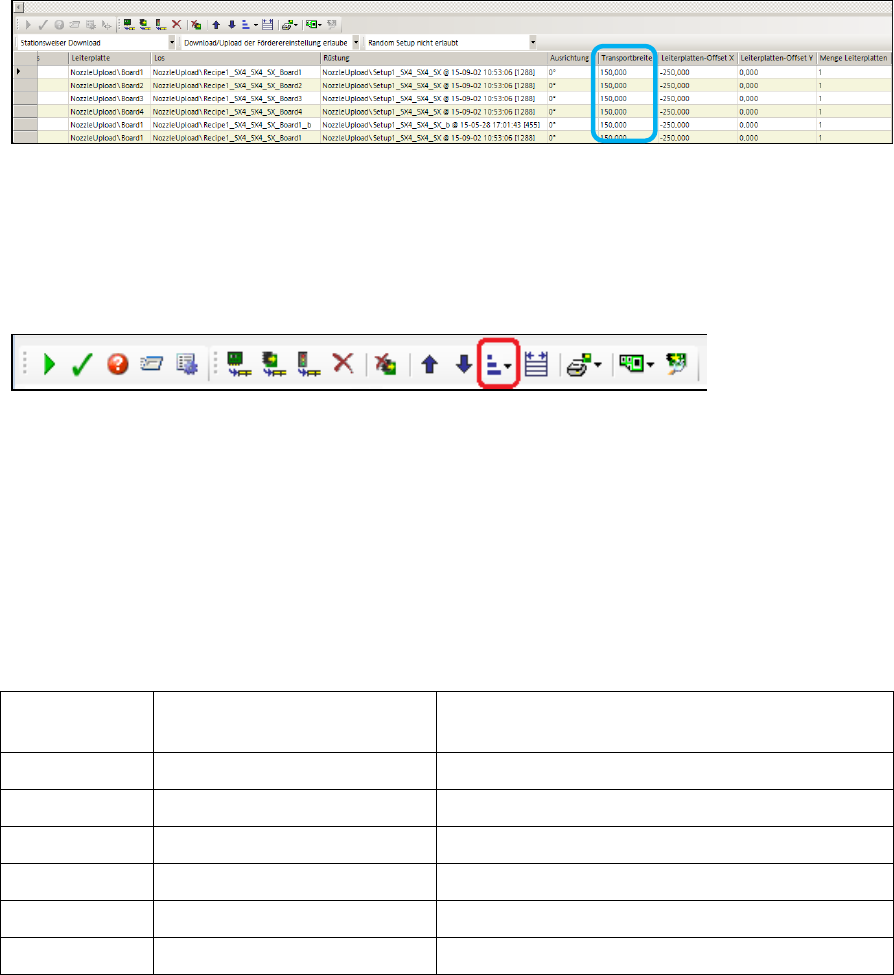

Abbildung 4-12: Produktionsplan – Spalte Transportbreite
Diese Spalte wird nicht standardmäßig angezeigt. Sie muss auf der Line Control GUI unter
Anwendung - Spalten eingestellt werden, um sichtbar zu sein.
Die Lose können entsprechend der Transportbreite innerhalb einer Gruppe von Losen in derselben
Rüstung sortiert werden. Hierzu ist eine neue Schaltfläche Spalten sortieren zu der Befehlsliste
für die Lose hinzugefügt worden:
Mit dieser Schaltfläche kann die Transportbreite Absteigend oder Aufsteigend sortiert werden.
Die Reihenfolge von Losen in verschiedenen Rüstungen wird nicht geändert. Die Lage der
Leiterplatte wird berücksichtigt, nachdem die Transportbreite berechnet wurde.
Für Lose mit mehreren Leiterplatten wird nur die breiteste Leiterplatte bei der Sortierung
berücksichtigt. Auch die Transportspur der Lose wird bei der Sortierung berücksichtigt. Das Los auf
der rechten Transportspur wird vor dem Los auf der linken Transportspur berücksichtigt. Lose, die
auf beide Transportspuren produziert werden, werden wie die Lose sortiert, die auf der rechten
Transportspur produziert werden.
Beispiel: Lose in aufsteigender Reihenfolge sortiert
Los-Name Breiteste Leiterplatte im
Los
Transportspur auf der das Los produziert
wird
Los1 50 Rechts
Los2 50 Beide
Los3 100 Rechts
Los4 100 Beide
Los5 50 Links
Los6 100 Links
Tabelle 4-2: Lose in aufsteigender Reihenfolge sortiert
Bei Sortierung nach absteigender Transportbreite wäre die Reihenfolge umgekehrt.
Das Kontextmenü im Produktionsplan ist ebenfalls um ein Menü Spalten sortieren mit den
gleichen Untermenüs erweitert worden.
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
23
4.9 BOM-Merger – Verbesserungen der GUI
Die GUI des BOM-Mergers ist besser an die Kundenbedürfnisse angepasst worden. Im Folgenden
werden die Anpassungen vorgestellt.

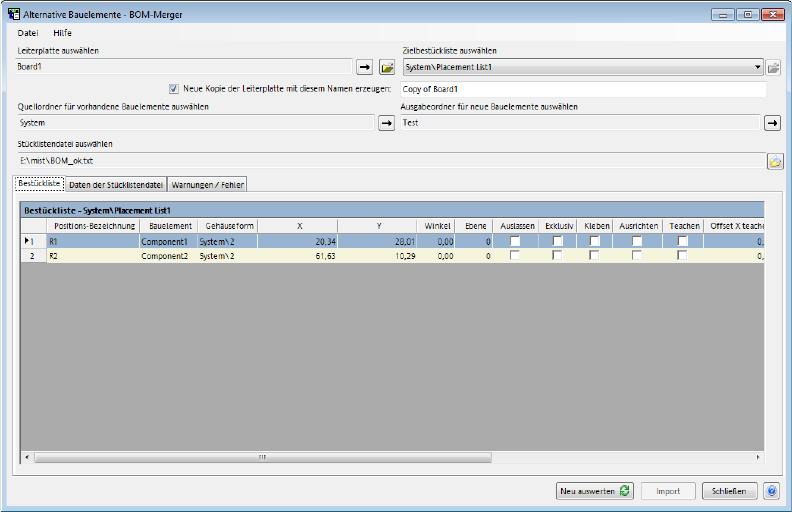

Abbildung 4-13: BOM-Merger
– Zuerst muss die Leiterplatte ausgewählt werden. Die Bestücklisten, die von dieser Leiterplatte
referenziert sind, werden in einer Dropdown-Liste angezeigt. Der Benutzer muss die
gewünschte Bestückliste auswählen.
– Mit der neuen Option Neue Kopie der Leiterplatte mit diesem Namen erzeugen wird eine
Kopie der Original-Leiterplatte angelegt. Dieses Kästchen ist standardmäßig aktiviert. Das
Namensfeld ist mit einem automatisch generierten Namen in der Form
Copy of <UrsprünglicherName>[<EindeutigeNummer>] vorbelegt.
Der Benutzer kann die Kopie umbenennen. Die neue Kopie der Leiterplatte wird in denselben
Ordner wie die ursprüngliche Leiterplatte erstellt. Kopien werden von allen Bestücklisten
erstellt, die von der Leiterplatte verwendet werden. Diese Kopien behalten ihre Namen, aber
werden in einen neuen Ordner im selben Ordner wie die ausgewählte Bestückliste abgelegt.
