NEU: DEK Electroform Mini-LED-Schablone Die fortschreitende Miniaturisierung erfordert Schablonen mit kleineren Öffnungen. In den letzten Jahren hat sich miniLED als neues Segment mit großem W achstumspotenzial etabliert…

Die DEK Electroform-Schablonen können jederzeit für spezische

Anwendungen modiziert werden. Eine Variante ist die Variable

Aperture Height Technology (VAHT), bei der um die Önungen

herum, je nach Bedarf, eine Matrialerhöhung um die Aperturen

erzeugt werden kann. Sie vergrößert die Önungshöhe und führt

zu erhöhten Volumen der Lotpastendepots.

VAHT ist ideal für Leiterplatten, die sowohl kleine als auch große

Bauteile enthalten und daher unterschiedlich viel Lotmaterial

benötigen. Die Aperturenwand kann 25,4 µm - 50,8 µm (1-2 mil)

höher als die Schablonendicke sein.

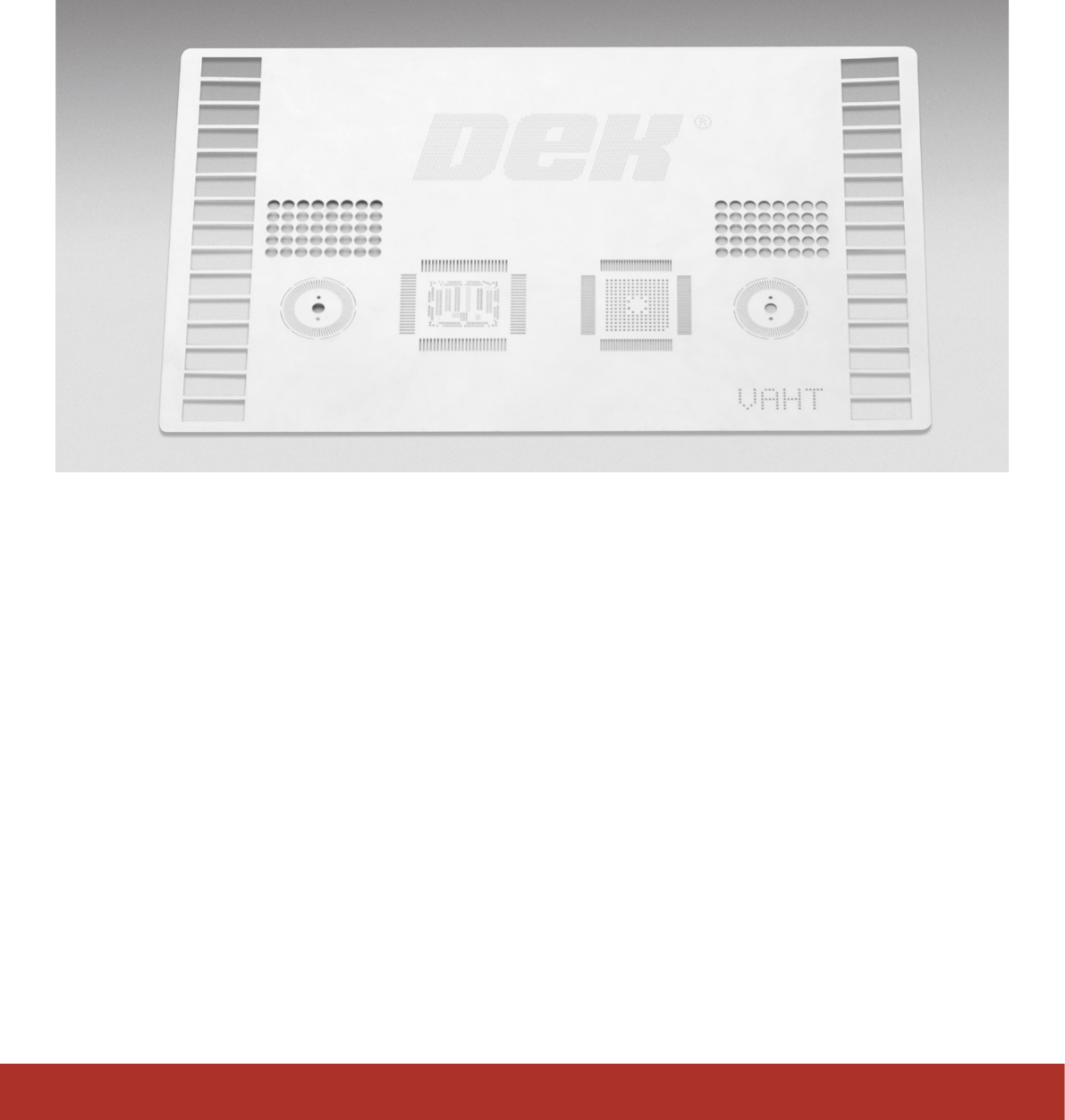

DEK Electroform Variable Aperture

Height Technology (VAHT)

Die DEK VAHT-Technologie bietet überall dort eine einzigartige Alternative

zu klassischen Stufenschablonen, wo auf begrenzten Flächen größere

Pastenvolumina für größere Bauteile benötigt werden.

Leistungen:

■ Ideal für heterogene Baugruppen und um das Drucken von

verschiedenen Lotpastenvolumina mit einer einzigen Schablone

zu erlauben

■ Verbesserter Durchsatz

NEU: DEK Electroform

Mini-LED-Schablone

Die fortschreitende Miniaturisierung erfordert Schablonen

mit kleineren Öffnungen.

In den letzten Jahren hat sich miniLED als neues Segment mit

großem Wachstumspotenzial etabliert und das Interesse vieler

großer LED-Hersteller geweckt. miniLED werden in den Back-

Light-Units (BLUs) von Bildschirmen eingesetzt und setzen

sowohl in Bezug auf die Kosten als auch auf die Funktion neue

Maßstäbe, da sie durch die Verwendung von Local Dimming

einen hervorragenden Kontrast bieten. Allerdings stellt die Ver-

packung von miniLED-Produkten eine große Herausforderungen

dar. Noch sind keine überzeugenden Lösungen entwickelt, um die

extrem kleinen Dies mit der erforderlichen Genauigkeit und einem

wirtschaftlichen Durchsatz zu handhaben. Ein typischer miniLED-

Die ist kleiner als ein 0201m Bauteil.

Die Herausforderung im Zusammenhang mit dem Schablonen-

druck für miniLED-Produkte besteht darin, Lotpastendepots zu

drucken, die kleiner als 100μm sind. Zusätzlich muss die Gleich-

mäßigkeit der Pastendepots kontrolliert werden, um ein Kippen

des Die, Brückenbildung und andere Defekte zu vermeiden. Elek-

troformung ist in einzigartiger Weise geeignet, diese Herausforde-

rungen zu meistern.

Elektrogeformte Schablonen zeigen einen verbesserten Lotpa-

stentransfer, was auf die überlegene Glätte der Önungsseiten-

wand und die Oberächenenergie von Nickel zurückzuführen

ist. Darüber hinaus erfordern miniLED-Produkte mit RGB-Kon-

gurationen typischerweise mehr als 100.000 Aperturen in einer

Schablone sowie eine Schablonendicke im Bereich von 23 - 40

μm. Lasergeschnittene Schablonen sind nicht in der Lage, diese

Anforderungen zu erfüllen.

Spezikationen:

■ Aperturgröße: 40 μm × 40 μm (Minimum), ± 5μm

■ Dicke: 23 μm (Minimum)

■ Abstand zwischen den Aperturen: 50 μm (maximal)

■ Frame Size: DEK VectorGuardTM 23" × 23"

■ Positioniergenauigkeit: 0,1 μm/mm

Process Support Products

ASM: Schablonen von der weltweiten Nr. 1

DEK PumpPrint™-/

Klebedruckschablonen

Die DEK PumpPrint™-Technologie erlaubt ein flexibles, extrem effizientes

Aufbringen von Klebstoffen.

Vergessen Sie den langsamen, seriellen Prozess von klassischen

Punktdosiersystemen: DEK PumpPrint™-/Klebedruckschablonen

erledigen das Auftragen von vielen Klebstodepots in einem ein-

zigen Arbeitsgang. Mithilfe unseres parallelen Klebstodrucks wird

der Durchsatz drastisch erhöht, während die Zykluszeit konstant

bleibt. DEK PumpPrint™-Schablonen können auch für bestimmte

Lötanwendungen eingesetzt werden, z. B. für die Lotpastenabga-

be an THT-Komponenten oder auf den Boden von Vertiefungen.

DEK PumpPrint™-/Klebedruckschablonen sind aus Acryl

gefertigt und in Standarddicken von 1,0 mm, 3,0 mm oder bis zu

8 mm für spezielle Anwendungen erhältlich. Es können Material-

depothöhen von 75 μm bis 1 mm erreicht werden. Speziell

entwickelte DEK PumpPrint™-Schablonen sind auch für das

DEK VectorGuard™-Classic-Schablonenrahmensystem erhältlich.

Funktionen und Vorteile:

■ Durchsatz, Effizienz und Flexibilität werden im Vergleich

zur traditionellen Klebstoffabgabe deutlich verbessert

■ Düsenwechsel entfallen

■ Wiederverwendbar

■ Aussparungen für Bauteile, Pastendepots etc.

■ Schablonen sind leicht und lösungsmittelbeständig

■ Verfügbar für das DEK VectorGuard™-Classic-

Schablonenrahmensystem
