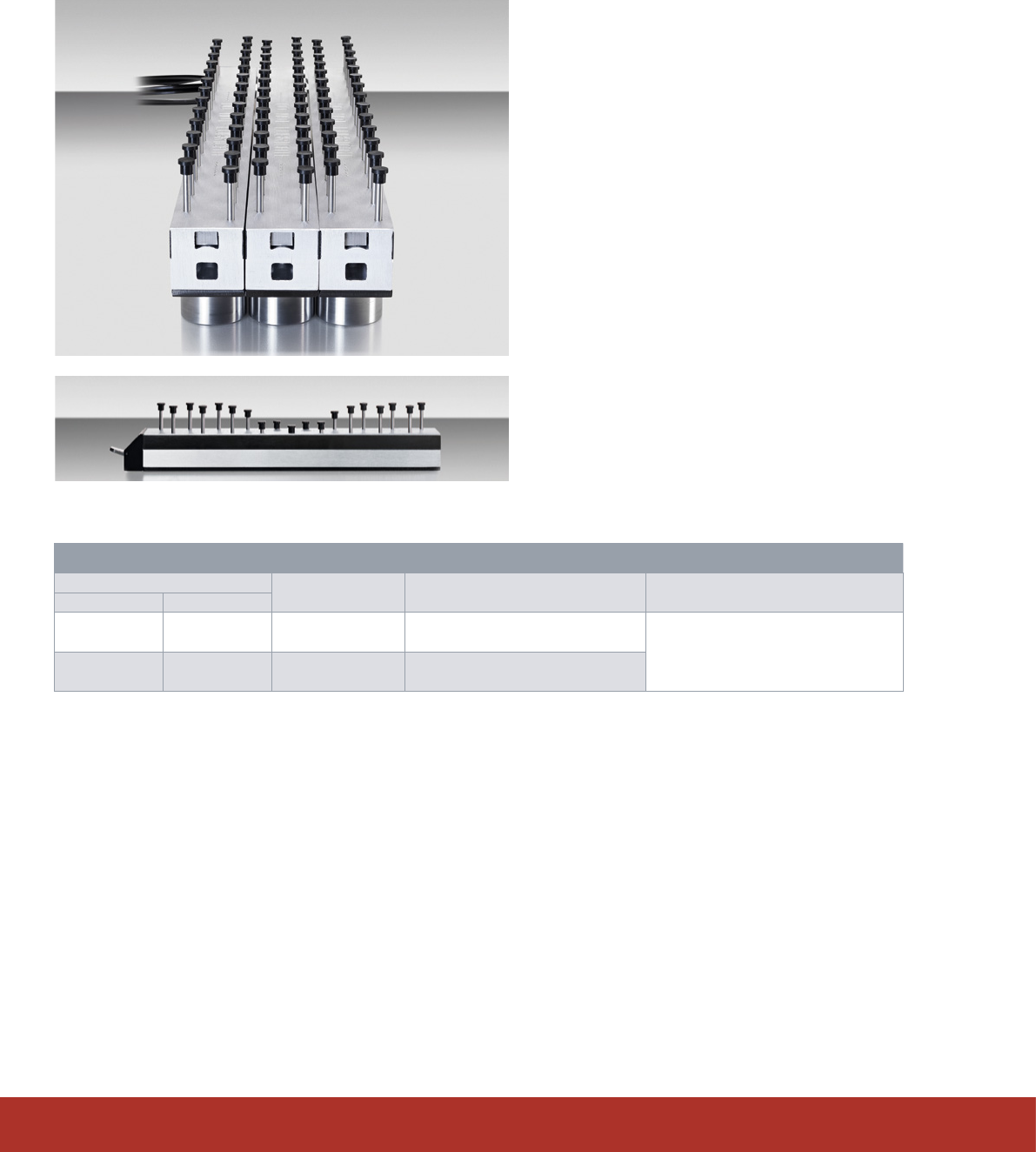

DEK Grid-Lok™ Silver

Modulspezikationen:

Abhängig von der spezischen Maschinenanwendung haben

die Module die folgenden Spezikationen:

■ Verfügbare Werkzeughöhen: 53 mm bis 135 mm

■ Modullänge: 355 mm und 254 mm (für wenige Höhen)

■ Modulbreite: 32 mm

■ Pinanzahl: 27 Pins in 2 Zeilen, auf einer

25 mm x 20 mm Teilung

■ Bauteilabstand: 16,5 mm

■ Stiftkappe – elektrisch leitfähige Silikonkautschukmischung

Systemanforderungen:

■ Luftdruck: Druckluft: 5,5-7 bar (80-102 PSI)

■ Luftqualität: 2.3.3 wo 2 (Schmutz) = 1 Mikron,

3 (Wasser) = -20 °C Drucktaupunkt und 3 (Öl) = 1 mg/m3

■ 120-240 AC-Versorgung zur Bereitstellung von 24 VDC an

der Netzkontrollbox

DEK Grid-Lok™ Silver ist ideal für Bestückprozesse, bei denen die Substrat-

unterstützung besonders robust und gegen Erschütterungen geschützt sein muss.

Bestücksysteme:

■ SIPLACE

■ Assembleon

■ Fuji

■ I-pulse

■ Juki

■ Panasonic

■ Samsung

■ Universal

■ Yamaha

DEK Grid-Lok™ SILBER AUTOMATIK KITS

Artikelnummer Controller/

Beschreibung

Beinhaltete Verteiler (Manifolds) In allen Sets enthalten

SAP DEK

03140727 KIT_111 111_CTL – System

für Einzeltisch

006_MAN, 1 x Manifold für 6 Module INC_FIK – Field Installation Kit, 002_CON

– Bedieneinheit Handcontroller (nur für für

Einzeltisch), inkl. Installationskit mit allen

nötigen Anschlüssen, Schläuchen etc. pro

Verteiler (Manifold)

03136308 KIT_211 211_CTL – System

für Doppeltische

006_MAN, 2 x Manifold für insgesamt

12 Module (6 pro Verteiler)

Hinweis: 077_SBA - Hier kann ein optischer Sensor erforderlich sein, wenn die Host-Maschine keine pneumatisch aktivierten Leiterplattenklemmen hat.

Er ist nicht im Bausatz enthalten. Bitte wenden Sie sich an Ihren lokalen ASM Account Manager für weitere Informationen.

Process Support Products

ASM PCB-Supportlösungen

DEK Grid-Lok™ SILBER AUTOMATIK MODULE

Höhe (mm) Controller Artikelnummer Ausstattung

Silber, MD, 10-Zoll-Module Silber, MD, 14-Zoll-Module

SAP DEK SAP DEK

53 einfach 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3, M6 einfach

53 doppelt 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3, M6 doppelt

57 einfach N/A N/A 03148514 GMD5714A UIC

57 doppelt N/A N/A 03148514 GMD5714A UIC

65 einfach N/A N/A 03148517 GMD6514A Juki, GKG

67 einfach N/A N/A 03132674 GMD6714A Yamaha YSP

70 einfach N/A N/A 03148501 GMD7014A Panasonic NPM, I-Pulse

76 einfach N/A N/A 03132681 GMD7614A Yamaha YS12

76 doppelt 03148520 GMD7610AM* N/A N/A Yamaha YS24

77 einfach N/A N/A 03136228 GMD7714A SIPLACE F, C, S

81 einfach N/A N/A 03136229 GMD8114A DEK

87 einfach N/A N/A 03148521 GMD8714A Ekra

97 einfach N/A N/A 03136230 GMD9714A SIPLACE D, SIPLACE SX, Juki

97 doppelt N/A N/A 03136230 GMD9714A SIPLACE X, Juki FX-3

97 vierfach N/A N/A 03136230 GMD9714A SIPLACE X, SIPLACE HS

98 einfach N/A N/A 03148522 GMD9814A Ersa

132 einfach N/A N/A 03141189 GMD1324A Samsung SM421

134 einfach N/A N/A 03141190 GMD1344A Samsung SM481, 482

134 doppelt N/A N/A 03141190 GMD1344A Samsung SM471

* Hybride Module

DEK Grid-Lok™ SILBER MANUELLE MODULE

Höhe (mm) Artikelnummer Ausstattung

Silber, MD, 10-Zoll-Module Silber, MD, 14-Zoll-Module

SAP DEK SAP DEK

53 03130374 GMD5310M 03128587 GMD5314M Fuji NXT M3, M6

57 N/A N/A 03132672 GMD5714M UIC

62 N/A N/A 03148516 GMD6214M Takaya in line

65 N/A N/A 03148518 GMD6514M Juki GKG

67 N/A N/A 03132676 GMD6714M Yamaha YSP

70 N/A N/A 03138817 GMD7014M Panasonic NPM, I-Pulse

76 03132680 GMD7610M 03132683 GMD7614M Yamaha YS12, YS24

77 N/A N/A 03132685 GMD7714M SIPLACE F, C, S

81 N/A N/A 03128560 GMD8114M DEK

87 N/A N/A 03128591 GMD8714M Ekra

97 N/A N/A 03128624 GMD9714M SIPLACE D, SX, Juki

98 N/A N/A 03148523 GMD9814M Ersa, Takaya off line

132 N/A N/A 03132667 GMD1324M Samsung SM421

134 N/A N/A 03141332 GMD1344M Samsung SM481, 482, 471

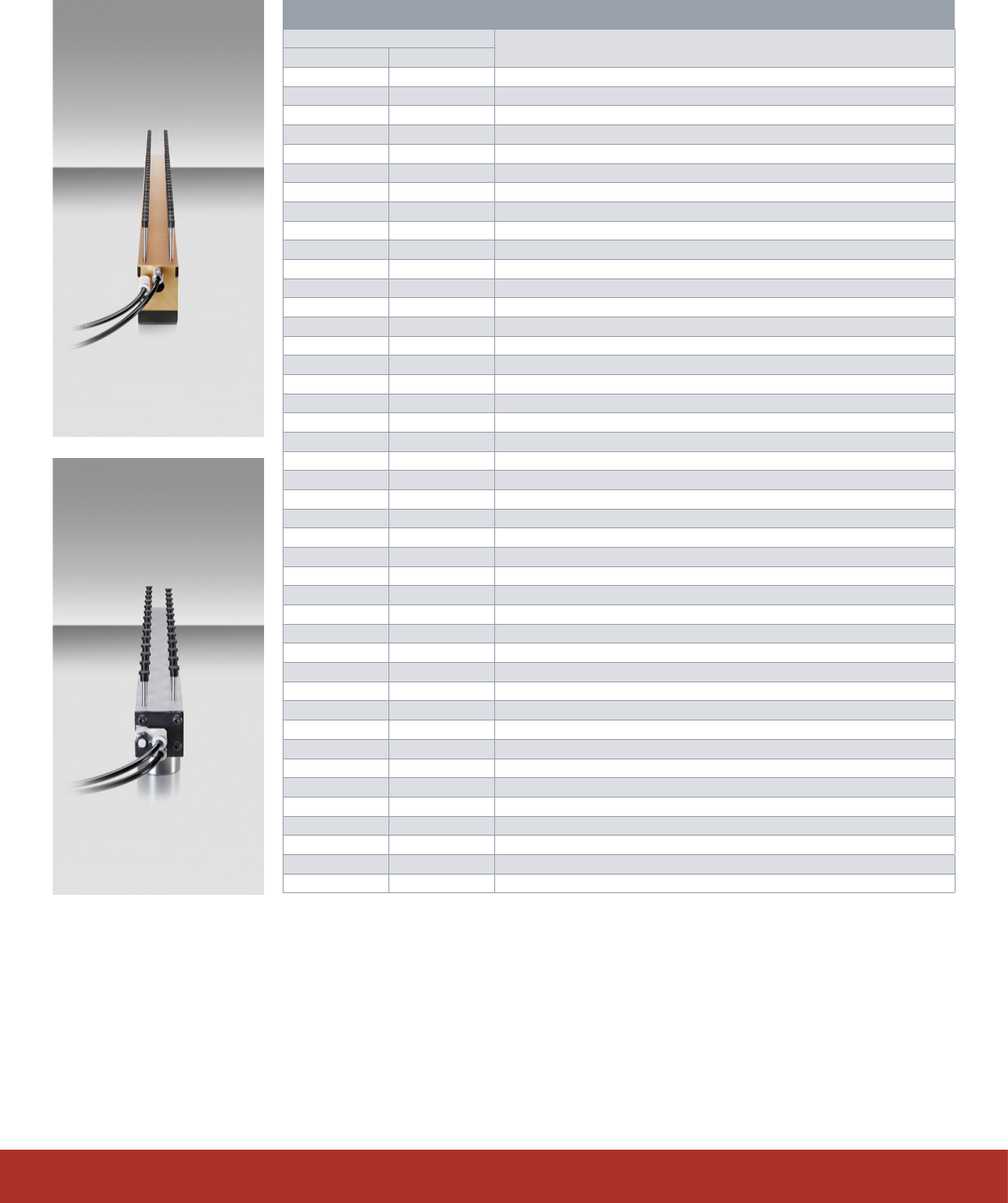

DEK Grid-Lok

-ERSATZTEILE

Artikelnummer Beschreibung

SAP DEK

03128574 025_TIP ESD Gummi Käppchen für alte GSX-Module (25 Stk)

03128754 100_TIP ESD Gummi Käppchen für alte GSX-Module (100 Stk)

03128569 025_UTP ESD Gummi Käppchen für GHD-Gold-Module (25 Stk)

03128778 100_UTP ESD Gummi Käppchen für GHD-Gold-Module (100 Stk)

03128582 025_TMP ESD Gummi Käppchen für GMD-Silver-Module (25 Stk)

03130302 100_TMP ESD Gummi Käppchen für GMD-Silver-Module (100 Stk)

03128792 025_TSP ESD Gummi Käppchen für GHD 39mm MPM-Gold-Module (25 Stk)

03130303 100_TSP ESD Gummi Käppchen für GHD 39mm MPM-Gold-Module (100 Stk)

03128623 018_PRK Pin Reperaturset für alte 81mm GSX DEK-Module (25 Stk)

03128779 881_PRK Pin Reperaturset für 81mm GHD Gold-DEK-Module (25 Stk)

03128713 887_PRK Pin Reperaturset für 87mm GHD Gold-EKRA-Module (25 Stk)

03142684 009_PRK Pin Reperaturset für alte 75mm GSX Panasonic-Module (25 Stk)

03128733 818_PRK Pin Reperaturset für 39mm GHD-Gold-MPM-Module (25 Stk)

03132652 062_PRK Pin Reperaturset für 62mm GHD-Gold-Takaya-Module (25 Stk)

03132651 053_PRK Pin Reperaturset für GMD-Silber-Module (10 Stk)

03128695 006_MAN Manifold (Druckluftverteiler Grid-Lok™ Module) mit 6 Anschlüssen

03128699 006_SMF Pneumatik-Schnellanschlüsse Silber (weiblich) für Manifold (6 Stk)

03130459 006_RMF Pneumatik-Schnellanschlüsse Rot (weiblich) für Manifold (6 Stk)

03136066 006_AFT Drucklufteckverbinder 90 Grad für 1/4 "Anschlüsse

03130301 006_FLO Luftstromregler, passend zu Manufold

03130460 018_FLO Luftstromregler, passend zu GHD-Gold und GMD-Silber Module (5 Stk)

03130300 005_LEA Doppelschlauch Anschlüsse für alle Module

03148504 041_BLA Leiterplattenheber (Board lifter) für 41mm (Panasonic SP)

03132653 067_BLA Leiterplattenheber (Board lifter) für 67mm (Yamaha YSP)

03128724 087_BLA Leiterplattenheber (Board lifter) für 87mm (Ekra)

03128500 077_SBA Optischer Sensor mit magnetischer Basis

03130304 111_CTL DEK Grid-Lok™ Controller für Einzeltisch

03132655 211_CTL DEK Grid-Lok™ Controller für Doppeltisch

03128656 002_CON Grid-Lok™ Bedieneinheit Handcontroller

03130298 001_DCP 24 Volt Stromversorgung

03139626 005_SFT Gerade Druckluftanschluss 5/32" mit 10-32 Gewindegängen für alle Module

03144459 005_AFT Winkeldruckluftanschluss 90 Grad, 5/32" mit 10-32 Gewindegängen für alle Module

03132654 111_VAL Pneumatik Ventil für Controller Box 111_CTL

03148506 111_PSI Pneumatik Sensor für Controller Box 111_CTL

03148505 111_PCB Programmierte Steuerplatine für Controller Box 111_CTL

03148507 211_PCB Programmierte Steuerplatine für Controller Box 211_CTL

03128723 518_MAG Magnetisches Klebeband (5 Stk)

03132650 010_PIP Pin in Paste Pin Niederhaltevorrichtung für 10" Silber Module

03131335 012_PIP Pin in Paste Pin Niederhaltevorrichtung für 12" Gold Module

03143235 014_PIP Pin in Paste Pin Niederhaltevorrichtung für 14" Silber Module

03131852 018_PIP Pin in Paste Pin Niederhaltevorrichtung für 18" Gold Module

03148494 553_PST Plastik Stempel für Silber Module (5 Stk)

03148487 018_ORS Stempel Gummistopper (Orange) für Gold-Module (50 Stk)

DEK Grid-Lok™-Ersatzteile
