DEK V ectorGuard ™-ZUBEHÖR Artikelnummer Beschreibung Anmerkungen SAP DEK 03130337 430905 W aschrahmen für VG260 Schablonen Bodenprofil 40 x 40 mm, VG-Schablone zum Einschieben von oben 03134676 430906 W aschrahmen für V…
DEK VectorGuard™-Rahmenlösungen
Das patentierte, preisgekrönte DEK VectorGuard™ System von ASM ist
der Industriestandard für hochwertige Schablonenrahmen. Die Vorteile:
Kürzere Rüstzeiten, gleichmäßigere Spannung und eine deutlich verlängerte
Lebensdauer.
Vergessen Sie herkömmliche Rahmen, die sich störanfällig und
komplex in der Bedienung zeigen. DEK VectorGuard™ überzeugt
mit dem Komfort und der Zuverlässigkeit seines luftdruckgesteu-
erten Designs und setzt neue Maßstäbe bei Rüstprozessen.
Zusätzlich punktet DEK VectorGuard™, weil es die Schablone
unter einer gleichmäßigen, langanhaltenden Spannung hält.
Anders als herkömmliche gerahmte Schablonen, die rasch ihre
anfängliche Spannung verlieren und sich im Laufe der Zeit durch
Gebrauch und Reinigung ausdehnen. Eine mögliche Folge sind
die gefürchteten „Blob“-Eekte mit extrem negativen Auswir-
kungen auf Druckqualität und Leistung.
Funktionen und Vorteile:
■ Einzigartiges mechanisches Spannsystem, das die Folie
sicher im Rahmen arretiert
■ Gleichmäßige Spannung über die gesamte Schablone
■ Langhaltende, gleichmäßigere Spannung über die gesamte
Lebensdauer der Schablone
■ Keine Epoxidverbindungen, wie in gerahmten Schablonen,
die im Laufe der Zeit nachlassen oder versagen können
■ Einfache und komfortable Handhabung
■ Reduziert den Platzbedarf im Schablonenlager um bis zu 75 %
■ Weltweite Verfügbarkeit und Support
Das DEK VectorGuard™-Rahmensystem ist sowohl in einer
klassischen als auch in einer High Tension-Variante erhältlich,
um unterschiedliche Anforderungen in der Fertigung zu erfüllen.
DEK VectorGuard
TM
Classic
Das bewährte, originale Rahmensystem DEK VectorGuard™
Classic eignet sich ideal für Standard-SMT-Prozesse, bei denen
auch stark miniaturisierte Anwendungen mit Fine Pitch zum Ein-
satz kommen. DEK VectorGuard™ Classic ist kostengünstig,
vielseitig und bietet die Vorteile einer schnellen Umstellung, ein-
fachen Lagerung, großen Bediensicherheit und geringer Betriebs-
kosten.
DEK VectorGuard
TM
High Tension
DEK VectorGuard™ High Tension ist kompatibel mit fast allen
DEK VectorGuard™ Folien und wurde speziell für Fine-Pitch-
und Ultra-Fine-Pitch-Anwendungen entwickelt, die höchste An-
sprüche an die präzise Definition der Lotdepots stellen.
DEK VectorGuard™ High Tension bietet eine 45 % höhere Span-
nung als DEK VectorGuard™ Classic und ermöglicht auch
in Fine-Pitch-Drucken eine herausragende Transfereffizienz.
30
|
Process Support Products
|
ASM Schablonen-Rahmenlösungen
DEK VectorGuard™-ZUBEHÖR
Artikelnummer Beschreibung Anmerkungen
SAP DEK
03130337 430905 Waschrahmen für VG260 Schablonen Bodenprofil 40 x 40 mm, VG-Schablone zum Einschieben von oben
03134676 430906 Waschrahmen für VG265 Schablonen Bodenprofil 40 x 40 mm, VG-Schablone zum Einschieben von oben
03130339 430907 Waschrahmen für VG265 breite Schablonen Bodenprofil 40 x 40 mm, VG-Schablone zum Einschieben von oben
03127432 430887 Reparaturkit (ohne Werkzeuge) Set enthält alle Materialien zum Nachrüsten eines Rahmens
03131166 186680 Pneumatischer Anschluss am VG Rahmen Rohrverschraubung zum Anschluss an das Rohr (roter Kopf)
03128687 430646 Seitenleisten um VG23" in 29" (736 mm)
Schablonenaufnahme zu laden
Adapterleisten zur Anpassung einer 23-x-23-Zoll- oder 23-x-29-
Zoll-Größe an eine 29-x-29-Zoll-Größe
03130217 430647 Fusspedal zum Spannen/Entspannen von VG
Rahmen
Nur als Zusatzausstattung erforderlich
03138776 186826 Rollenset (4 Stk.) zur Aufnahme eines VG248 in DEK
248 Drucker
VG-Rollenset zum Einlegen des VG-Rahmens in den DEK 248
Drucker
03132620 430022 Druckluftanschluss Austauschluftanschluss für VG-Rahmen
03133878 430451 ESD-Schutztasche für VG 23" x 23" Schablonen –
schwarz
03133877 430452 ESD-Schutztasche für VG 23" x 29" Schablonen –
schwarz
03132622 430609 Aufhängehaken für ESD-Schutztasche
03130224 431394 Pneumatischer Druckerhöhungsverstärker Druckübersetzer für VG-Hochspannungsrahmen Be-/Entladung
03162857 800033 VG Service Kit Level 1 Service Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
03162858 800034 VG Service Kit Level 2 Service Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
03162859 800036 VG Service Kit Level 1 Upgrade Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152975 800050 Jahreswartung VG 23" x 23" Rahmen (30 mm) Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152976 800051 Jahreswartung VG 23" x 29" Rahmen Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152977 800052 Jahreswartung VG 29" x 29" Rahmen Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152979 800053 Kalibierung VG 23" x 23" (30 mm) Rahmen inkl. Zertifikat Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152980 800054 Kalibierung VG 23" x 29" Rahmen inkl. Zertifikat Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152981 800055 Kalibierung VG 29" x 29" Rahmen inkl. Zertifikat Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152966 800059 Jahreswartung VG 23" x 23" (26 mm) Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
00152978 800060 Kalibierung VG 23" x 23" (26 mm) Rahmen inkl. Zertifikat Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
03137294 800062 Jahreswartung VG 600 x 550 / VG 650 x 550 Rahmen Bitte kontaktieren Sie Ihren lokalen PSP Account Manager
DEK VectorGuard™-RAHMEN
Artikelnummer Beschreibung Verfügbare Schablonentypen
SAP DEK
Stainless
steel
Nickel laser
cut
DEK
PumpPrint
TM
E-Formed Tension Adaptable
to 29 x 29“
03128711 800023 VG260 High Tension
23 x 23 x 1,2“ (584 x 584 x 30 mm)
· · ·
≈ 47N
·
03130410 800029 VG265 wide High Tension
29 x 29 x 1,2“ (736 x 736 x 30 mm)
·
≈ 47N
03130429 800039 VG265 High Tension
29 x 23 x 1,2“ (736 x 548 x 30 mm)
· · ·
≈ 47N
·
03128796 430585 VG260
23 x 23 x 1,2“ (584 x 584 x 30 mm)
· · · ·
≈ 32N
·
03130214 430586 VG265
23 x 29 x 1,2“ (584 x 736 x 30 mm)
·
≈ 32N
·
03130215 430587 VG265 wide
1
29 x 29 x 1,2“ (736 x 736 x 30 mm)
·
·
≈ 32N
·
03132464 186770 VG 650 x 550
650 x 550 mm
· · ·
≈ 32N
Hinweis: 1. Begrenzte Schablonendicke von 5, 6, 7 und 8 mils
Für die Aufbewahrung von DEK VectorGuard™ siehe auch ASM Schablonen-/Siebaufbewahrung auf Seite 55.
31

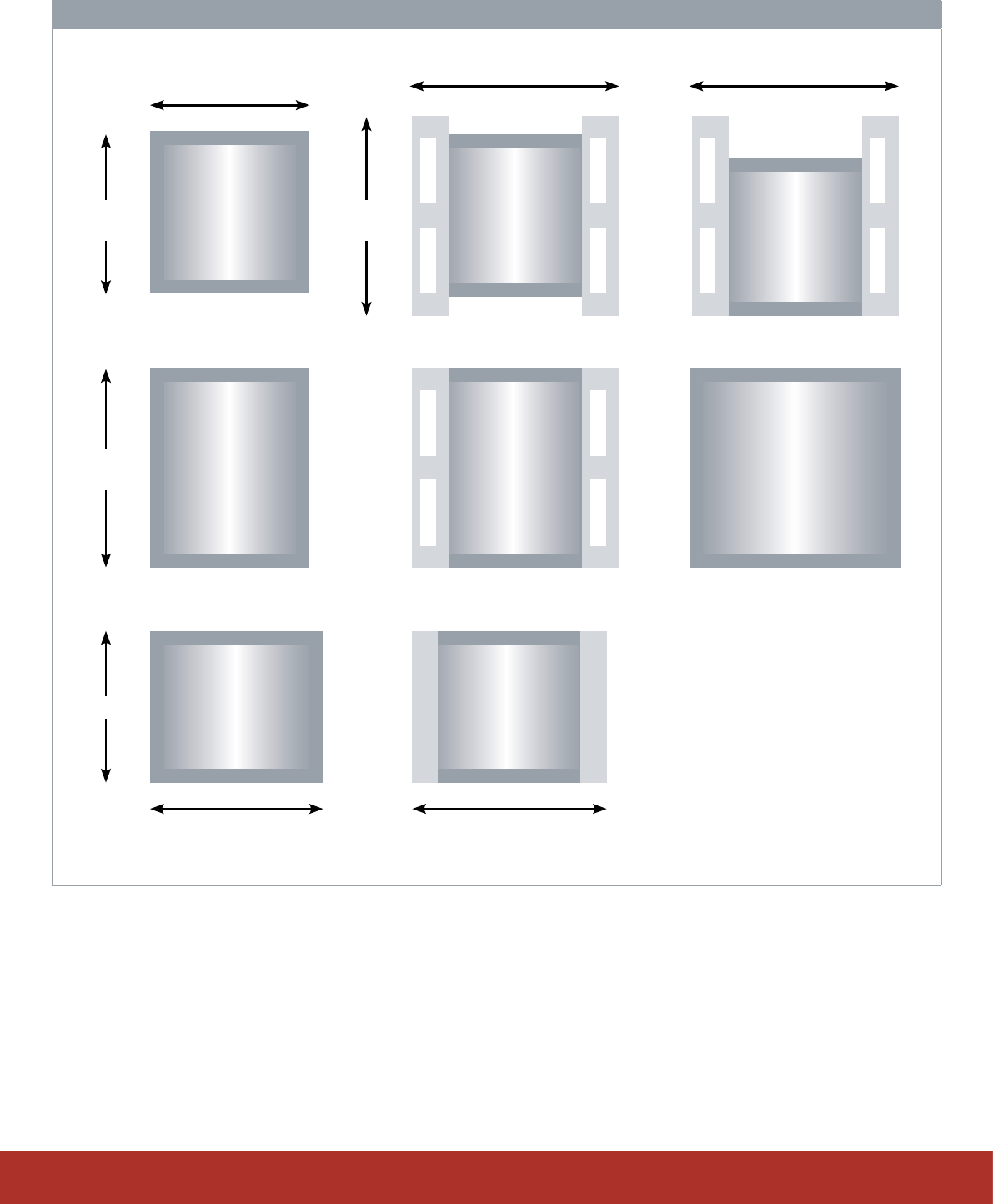

DEK VectorGuard™-RAHMENLÖSUNGEN, GRÖSSEN
23” (584 mm)
29” (736 mm) 29” (736 mm)
600 mm 650 mm
29”
(736 mm)
23”
(584 mm)
29”
(736 mm)
550 mm
VG 260
P/N 430585
VG 265
P/N 430586
VG Asia
600 x 550 mm
VG 260
Centre adapted
P/N 430585
with
P/N 430646
VG 265
Adapted
P/N 430586
with
P/N 430646
VG Asia
Adapted
650 x 550 mm
VG 260
Front adapted
P/N 430585
with
P/N 430646
VG 265 wide
P/N 430587
32
|
