DEK Virtual Panel Tooling (VPT)

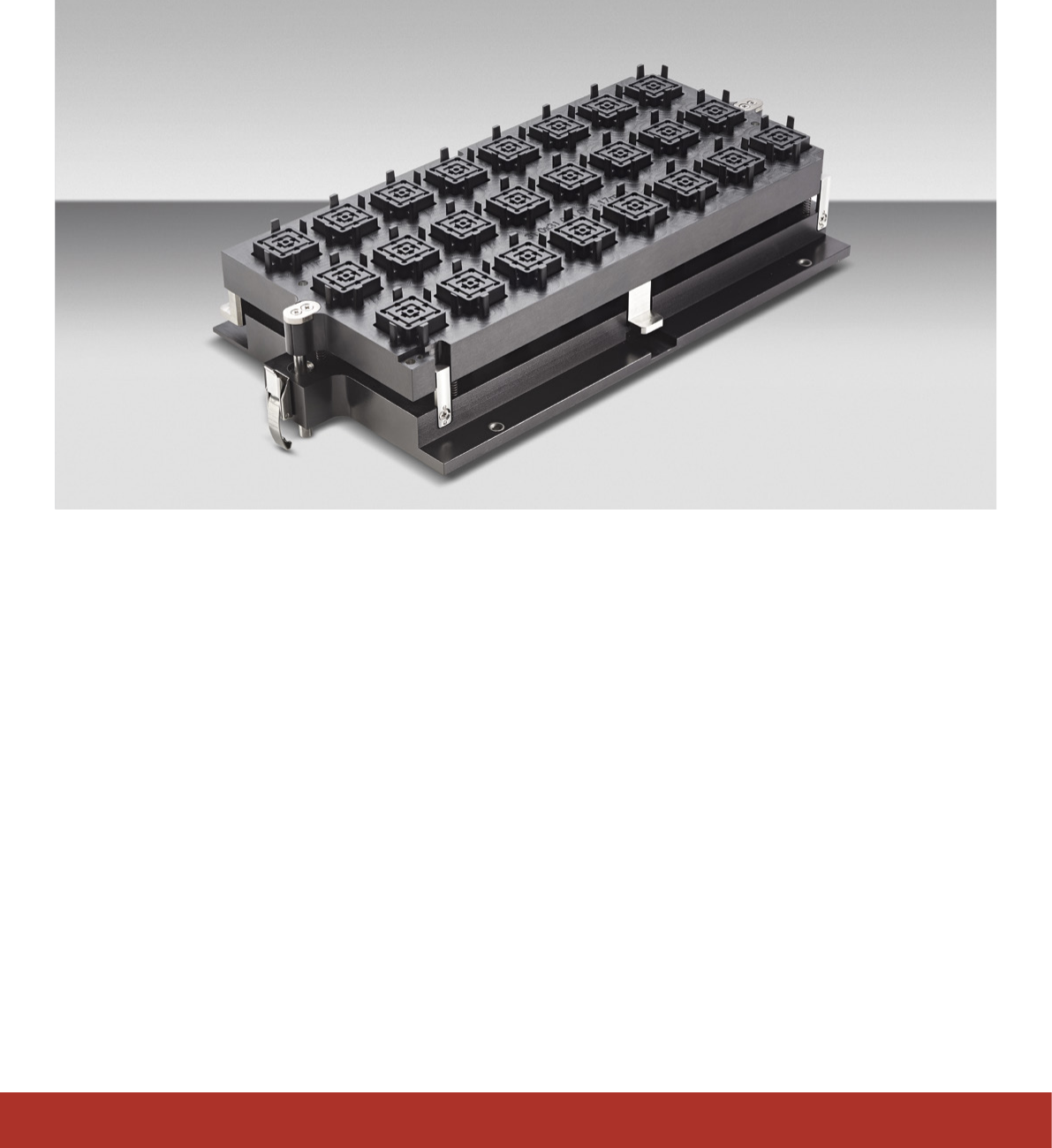

DEK Virtual Panel Tooling – mehr Durchsatz pro Druckvorgang. Beim DEK
Virtual Panel Tooling werden bereits vereinzelte Substrate in nur einem
Durchgang bedruckt – für mehr Effizienz und Produktivität.
DEK Virtual Panel Tooling (VPT) ermöglicht dem Drucker die
Verarbeitung mehrerer, bereits vereinzelter Substrate in einem
einzigen Druckzyklus. Die Substrate werden dem Drucker in
einem Träger zugeführt, herausgehoben, auf dem DEK Tooling
ausgerichtet und gehalten. Das virtuelle Panel erlaubt dann den
gemeinsamen, effizienten Druck aller Einzelsubstrate.
In Kombination mit einem DEK Drucker bietet DEK VPT eine
effiziente und kostengünstige Alternative für viele Flip-Chip-Ver-
packungsprozesse und andere hochentwickelte Anwendungen,
wie z. B. Sensoren, Leiterplatten und Thermal Interface Materials
(TIMs).
Funktionen und Vorteile:
■ Parallele Verarbeitung vereinzelter Substrate für höheren
Durchsatz – eliminiert Zeitverluste durch sequenziellen Druck/
Dispensing einzelner Substrate
■ Skalierbares Design für den gemeinsamen Druck von 2 bis 72
vereinzelten Substrate
■ Hocheffizientes, mechanisches Alignment
■ Surround Plate zur Druckoptimierung
■ Nachrüstbar in bestehenden DEK Druckerplattformen
41
PSP Standard Support
Flexibilität, Rüstzeiten und Nachverfolgbarkeit – wir bieten
für alle Anforderungen die optimale Unterstützungslösung.
NEU: ASM Flex Support Solution
Eine Unterstützung, die sich schnell bezahlt macht. Unsere
modulare Unterstützungslösung sichert maximale Flexibilität
und schnellste Rüstwechsel.
DEK Grid-Lok
TM
ASM Flex Support Solution
DEK kunden-
spezische
Unterstützung
DEK Unterstützungsbalken
ASM Flex Support ist die innovative Unterstützungs-
lösung, die alle Freiheiten lässt. Das Geheimnis ist
ihr modularer Aufbau. Das ASM Flex Support Base
Tower System wird auf die jeweilige Druckerplattform
angepasst – auch Druckern von Drittherstellern. Das
System verbleibt im Drucker und hält ihn oen für alle
Anwendungen, die Sie unterstützen wollen.
Die zweite Komponente sind die ASM Flex Support
Plates, die wir auf Wunsch anwendungsspezisch
nach Ihren Vorgaben fertigen. Der Vorteil: Sie können
jede Platte exibel, schnell und sicher – ganz ohne
Werkzeug - auf allen Druckern mit ASM Flex Support
Base Tower System montieren und die Anwendung so
mit minimaler Rüstzeit überall drucken lassen. Auch
ihr Lager wird entlastet, weil nur die Unterstützungs-
platten gelagert und bereitgestellt werden müssen.
S
c
h
n
e
l
le
r
e
R
ü
s
t
w
e
c
h
s
e
l
,
h
ö
h
e
r
e
S
i
c
h
e
r
h
e
i
t
DEK Magnetstift
42
|
Process Support Products
|
ASM PCB-Supportlösungen

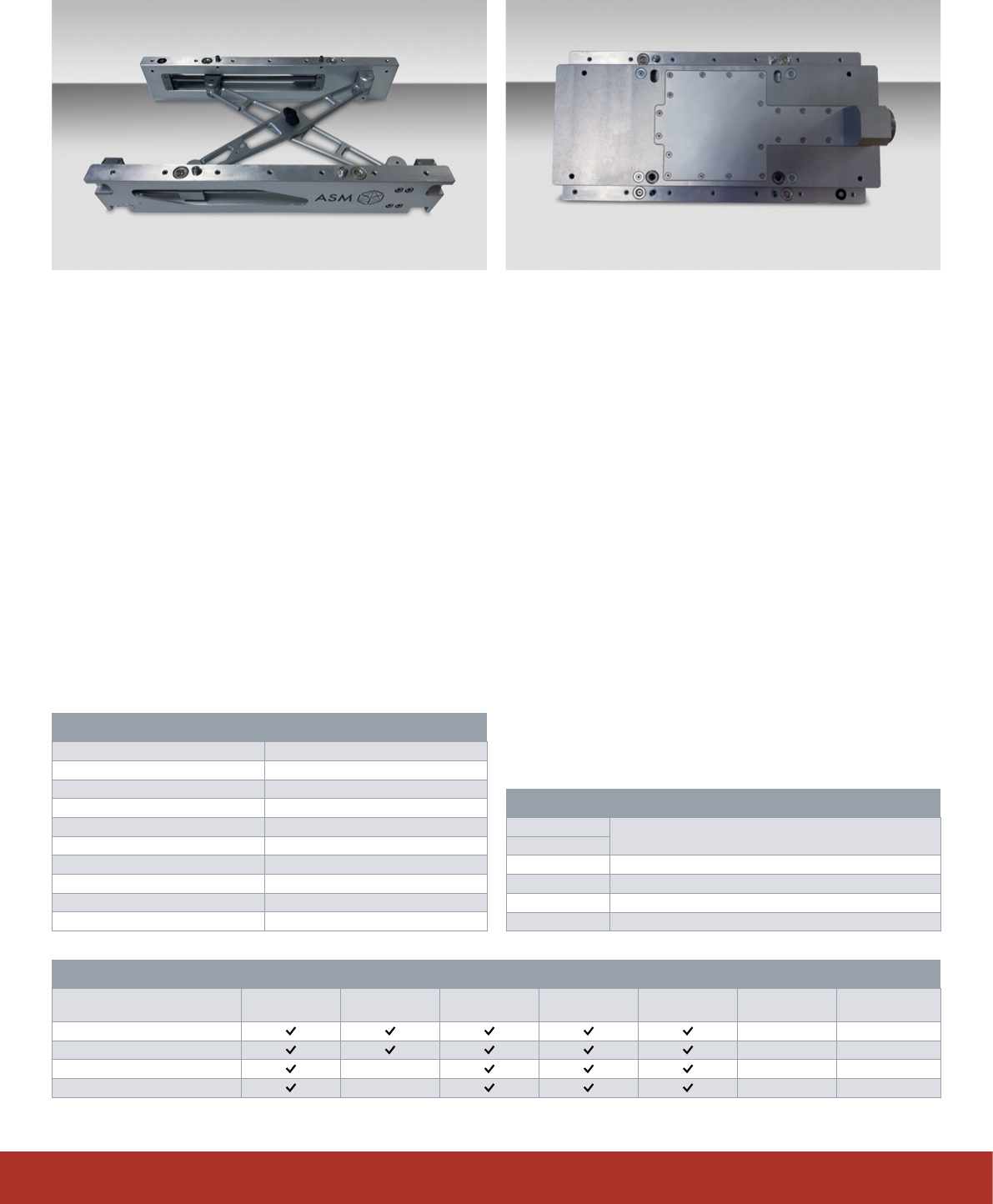

ASM Flex Support Base Tower System
Diese Komponente wird auf die jeweilige Druckerplattform an-
gepasst und verbleibt im Drucker. So ist jeder dieser Drucker
jederzeit vorbereitet für die Unterstützung der verschiedensten
Applikationen.
Funktionen und Vorteile:
■ Einfach anpassbar in der Größe (80 – 300 mm)
■ Verbleibt im Drucker, d. h. ein System für alle Anwendungen
■ Verfügbar für DEK Horizon, DEK NeoHorizon und DEK TQ
■ Auch für Druckerplattformen anderer Hersteller verfügbar
■ Plug-and-Play-Befestigung ohne Schrauben
ASM Flex Support Plates
Unterstützungsplatte passend für ASM Support Flex Base Tower
Systeme – auf Wunsch applikationsspezifisch gefertigt. Die Platte
kann ohne Werkzeug schnell und sicher montiert werden.
Funktionen und Vorteile:
■ Vier Varianten:
- 1st/2nd Pass (Unterstützung unbestückter oder bereits
bestückter Leiterplatten)
- Mit oder ohne Vakuum
■ Eloxierte Oberflächen für bequeme Reinigung
■ Geringes Gewicht für vereinfachte Handhabung und Lagerung
■ Lieferung
- Schnelle Verfügbarkeit (binnen 5 Werktagen)
- Messprotokoll zu jeder Unterstützungsplatte
- Anwendungsspezifische Unterstützungsplatten nach
Kundenangaben
TECHNISCHE SPEZIFIKATIONEN
Materialspezifikation EN AW7075
Oberfläche Harteloxiert
Tower-Höhe 58,7 mm +0/-0,02 mm
Tool-Plate-Dicke 22,3 mm +0/-0,02 mm
PCB Bottom Ref. Höhe 81 mm
Anwendbare PCB-Größe min. (L/W) 100 mm/100 mm
Anwendbare PCB-Größe mix. (L/W) 550 mm/450 mm
Anwendbare PCB-Dicke 0,8 mm to 10 mm
Vakuum-Option Ja
Tower-Gewicht 2,3 kg
ASM FLEX-SUPPORT-PLATE-ÜBERSICHT
Artikelnummer Beschreibung
SAP
03176914-01 1st Pass Plate (22,3 mm)
03176916-01 1st Pass Vakuum Plate (22,3 mm)
03176915-01 2nd Pass Plate (22,3 mm)
03176917-01 2nd Pass Vakuum Plate (22,3 mm)
ASM FLEX SUPPORT PLATE KOMPATIBILITÄT
DEK Micron
Serie
DEK TQ
Serie
EKRA
(Serio/X5)
YAMAHA MPM (Edison) MPM (Accela/
Momentum)
Panasonic
(SPG/Sp Serie)
1st Standard non-vac 22.3 mm
– –
2nd Standard non-vac 22.3 mm
– –
1st Vakuum 22.3 mm
– – –
2nd Vakuum 22.3 mm
– – –
