DEK Grid-Lok™ Silver Modulspezikationen: Abhängig von der spezischen Maschinenanwendung haben die Module die folgenden Spezikationen: ■ V erfügbare Werkzeughöhen: 53 mm bis 135 mm ■ Modullänge: 355 mm und 254 mm (für …

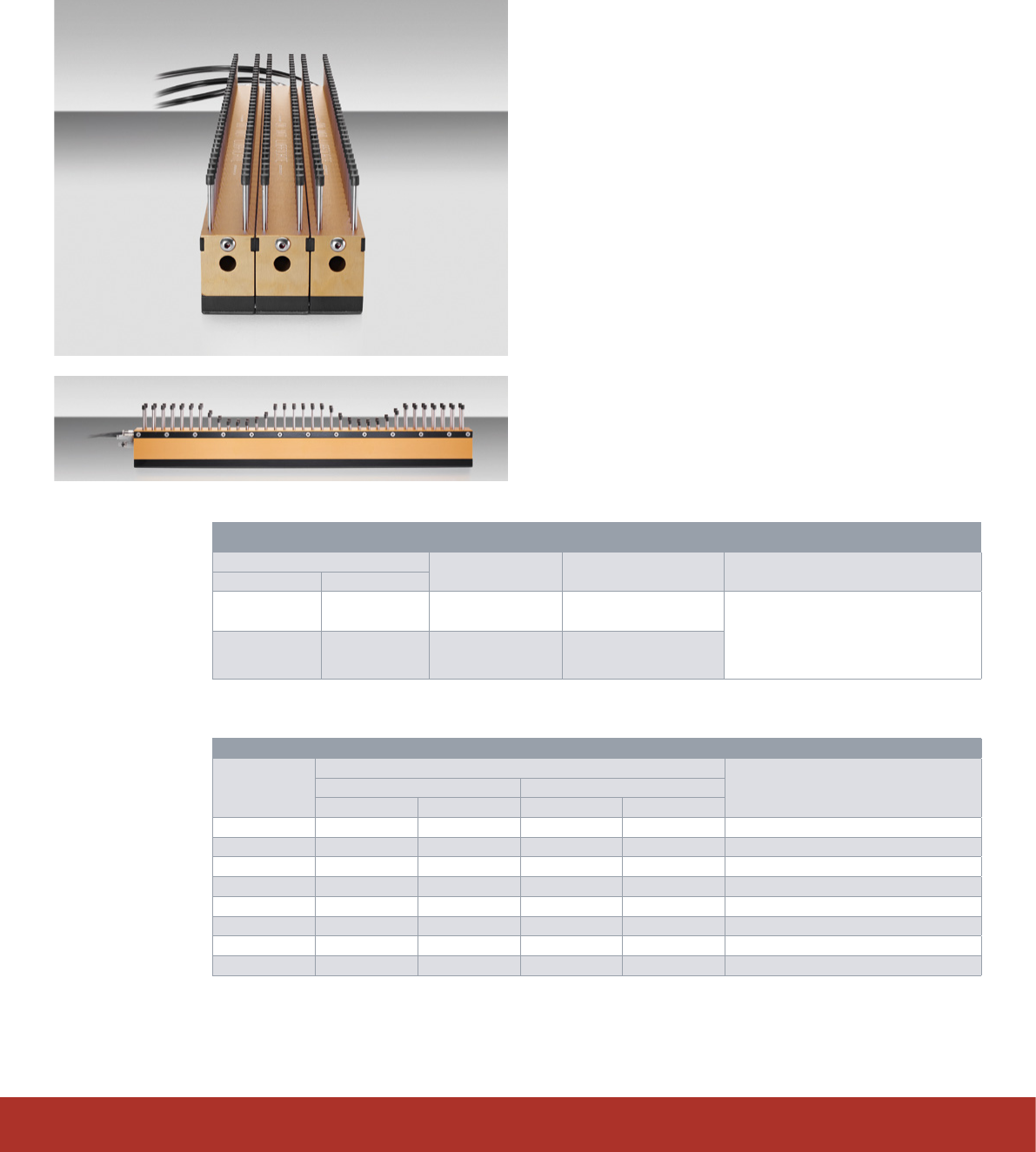

DEK Grid-Lok™ Gold
Modulspezikationen:
Abhängig von der spezischen Maschinenanwendung
haben die Module die folgenden Spezikationen:
■ Verfügbare Werkzeughöhen von 39 mm bis 98 mm
■ Verfügbare Modullängen: 305 mm, 457 mm
■ Bauteilabstand: 13 mm bis 40 mm
■ Pinanzahl
- Modulbreite: 32 mm
- 305 mm – 46 Stifte in 2 Reihen auf einer Teilung von
12 mm x 18 mm
- 457 mm – 70 Stifte in 2 Reihen auf einer Teilung von
12 mm x 18 mm
- Pin-Einstellkraft – 5 Gramm pro Pin
- Stiftkappe – elektrisch leitfähige
Silikonkautschukverbindung
DEK Grid-Lok™ Gold bietet eine robuste, anpassungsfähige
Unterstützung von Substraten in Siebdruck- und Testprozessen.
Schablonen-
drucker:
■ ASM
■ Ekra
■ Ersa
■ Juki GKG
■ MPM Speedline
■ Panasonic
■ Speedprint
■ Yamaha
DEK Grid-Lok™ GOLD KITS
Artikelnummer Controller/
Beschreibung
Beinhaltete Verteiler
(Manifolds)
In allen Sets enthalten
SAP DEK
03140727 KIT_111 111_CTL – System
für Einzeltisch
006_MAN, 1 x Manifold
für 6 Module
INC_FIK – Field Installation Kit, 002_CON
– Bedieneinheit Handcontroller (nur für für
Einzeltisch), inkl. Installationskit mit allen
nötigen Anschlüssen, Schläuchen etc. pro
Verteiler (Manifold)
03136308 KIT_211 211_CTL – System
für Doppeltische
006_MAN, 2 x Manifold
für insgesamt 12 Module
(6 pro Verteiler)
DEK Grid-Lok™ GOLD AUTOMATISCHE MODULE
Höhe (mm) Artikelnummer Ausstattung
Gold, HD, 12-Zoll-Module Gold, HD, 12-Zoll-Module
SAP DEK SAP DEK
39 03132658 GHD3912 03130467 GHD3918 MPM Momentum, Accela, Accuflex
41 03132059 GHD4112 03131865 GHD4118 Panasonic SP18, 60, 70, 80, SPG
59 03148495 GHD5912 03148496 GHD5918 Speedprint
65 03132660 GHD6512 03148498 GHD6518 Juki GKG
67 03140916 GHD6712 03140833 GHD6718 Yamaha YSP
81 03130368 GHD8112 03128499 GHD8118 ASM DEK
87 03130475 GHD8712 03130371 GHD8718 Ekra
98 03136187 GHD9812 03140858 GHD9818 Ersa
Hinweis: 077_SBA – Hier kann ein optischer Sensor erforderlich sein, wenn die Maschinenplattform keine pneumatisch aktivierten Leiterplattenklemmen
hat. Er ist nicht im Bausatz enthalten. Bitte wenden Sie sich an Ihren lokalen ASM Account Manager für weitere Informationen.
49
DEK Grid-Lok™ Silver
Modulspezikationen:
Abhängig von der spezischen Maschinenanwendung haben
die Module die folgenden Spezikationen:
■ Verfügbare Werkzeughöhen: 53 mm bis 135 mm
■ Modullänge: 355 mm und 254 mm (für wenige Höhen)
■ Modulbreite: 32 mm
■ Pinanzahl: 27 Pins in 2 Zeilen, auf einer
25 mm x 20 mm Teilung
■ Bauteilabstand: 16,5 mm
■ Stiftkappe – elektrisch leitfähige Silikonkautschukmischung
Systemanforderungen:
■ Luftdruck: Druckluft: 5,5-7 bar (80-102 PSI)
■ Luftqualität: 2.3.3 wo 2 (Schmutz) = 1 Mikron,
3 (Wasser) = -20 °C Drucktaupunkt und 3 (Öl) = 1 mg/m3
■ 120-240 AC-Versorgung zur Bereitstellung von 24 VDC an
der Netzkontrollbox
DEK Grid-Lok™ Silver ist ideal für Bestückprozesse, bei denen die Substrat-
unterstützung besonders robust und gegen Erschütterungen geschützt sein muss.
Bestücksysteme:
■ SIPLACE
■ Assembleon
■ Fuji
■ I-pulse
■ Juki
■ Panasonic
■ Samsung
■ Universal
■ Yamaha
DEK Grid-Lok™ SILBER AUTOMATIK KITS
Artikelnummer Controller/
Beschreibung
Beinhaltete Verteiler (Manifolds) In allen Sets enthalten
SAP DEK
03140727 KIT_111 111_CTL – System
für Einzeltisch
006_MAN, 1 x Manifold für 6 Module INC_FIK – Field Installation Kit, 002_CON
– Bedieneinheit Handcontroller (nur für für
Einzeltisch), inkl. Installationskit mit allen
nötigen Anschlüssen, Schläuchen etc. pro
Verteiler (Manifold)
03136308 KIT_211 211_CTL – System
für Doppeltische
006_MAN, 2 x Manifold für insgesamt
12 Module (6 pro Verteiler)
Hinweis: 077_SBA - Hier kann ein optischer Sensor erforderlich sein, wenn die Host-Maschine keine pneumatisch aktivierten Leiterplattenklemmen hat.
Er ist nicht im Bausatz enthalten. Bitte wenden Sie sich an Ihren lokalen ASM Account Manager für weitere Informationen.
50
|
Process Support Products
|
ASM PCB-Supportlösungen
DEK Grid-Lok™ SILBER AUTOMATIK MODULE
Höhe (mm) Controller Artikelnummer Ausstattung
Silber, MD, 10-Zoll-Module Silber, MD, 14-Zoll-Module
SAP DEK SAP DEK
53 einfach 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3, M6 einfach
53 doppelt 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3, M6 doppelt
57 einfach N/A N/A 03148514 GMD5714A UIC
57 doppelt N/A N/A 03148514 GMD5714A UIC
65 einfach N/A N/A 03148517 GMD6514A Juki, GKG
67 einfach N/A N/A 03132674 GMD6714A Yamaha YSP
70 einfach N/A N/A 03148501 GMD7014A Panasonic NPM, I-Pulse
76 einfach N/A N/A 03132681 GMD7614A Yamaha YS12
76 doppelt 03148520 GMD7610AM* N/A N/A Yamaha YS24
77 einfach N/A N/A 03136228 GMD7714A SIPLACE F, C, S
81 einfach N/A N/A 03136229 GMD8114A DEK
87 einfach N/A N/A 03148521 GMD8714A Ekra
97 einfach N/A N/A 03136230 GMD9714A SIPLACE D, SIPLACE SX, Juki
97 doppelt N/A N/A 03136230 GMD9714A SIPLACE X, Juki FX-3
97 vierfach N/A N/A 03136230 GMD9714A SIPLACE X, SIPLACE HS
98 einfach N/A N/A 03148522 GMD9814A Ersa
132 einfach N/A N/A 03141189 GMD1324A Samsung SM421
134 einfach N/A N/A 03141190 GMD1344A Samsung SM481, 482
134 doppelt N/A N/A 03141190 GMD1344A Samsung SM471
* Hybride Module
DEK Grid-Lok™ SILBER MANUELLE MODULE
Höhe (mm) Artikelnummer Ausstattung
Silber, MD, 10-Zoll-Module Silber, MD, 14-Zoll-Module
SAP DEK SAP DEK
53 03130374 GMD5310M 03128587 GMD5314M Fuji NXT M3, M6
57 N/A N/A 03132672 GMD5714M UIC
62 N/A N/A 03148516 GMD6214M Takaya in line
65 N/A N/A 03148518 GMD6514M Juki GKG
67 N/A N/A 03132676 GMD6714M Yamaha YSP
70 N/A N/A 03138817 GMD7014M Panasonic NPM, I-Pulse
76 03132680 GMD7610M 03132683 GMD7614M Yamaha YS12, YS24
77 N/A N/A 03132685 GMD7714M SIPLACE F, C, S
81 N/A N/A 03128560 GMD8114M DEK
87 N/A N/A 03128591 GMD8714M Ekra
97 N/A N/A 03128624 GMD9714M SIPLACE D, SX, Juki
98 N/A N/A 03148523 GMD9814M Ersa, Takaya off line
132 N/A N/A 03132667 GMD1324M Samsung SM421
134 N/A N/A 03141332 GMD1344M Samsung SM481, 482, 471
