ASM Unterstützungslösungen (PCB Support) Die gute, gleichmäßige Unterstützung der Substrate ist ein Schlüssel zu mehr Ezienz und einer hohen Ausbeute im Sieb- und Schablonendruck. ASM bietet Ihnen eine große Bandbreite …
ASM PCB-Unterstützungslösungen
Singulated Substrates Support 38
DEK Multiple Alignment of Singulated
Substrates (MASS) 39
DEK Topside Reference System (TRS) 40
DEK Virtual Panel Tooling (VPT) 41
PCB Standard Support 42
ASM Flex Support 42
Kundenspezifische ASM Unterstützungen 44
DEK PCB-Trägersysteme 47
DEK Grid-Lok™ 48
DEK Grid-Lok™ Gold 49
DEK Grid-Lok™ Silver 50
DEK Grid-Lok™-Ersatzteile 52
DEK Unterstützungsbalken 53
36
|
Process Support Products
|
ASM PCB-Supportlösungen

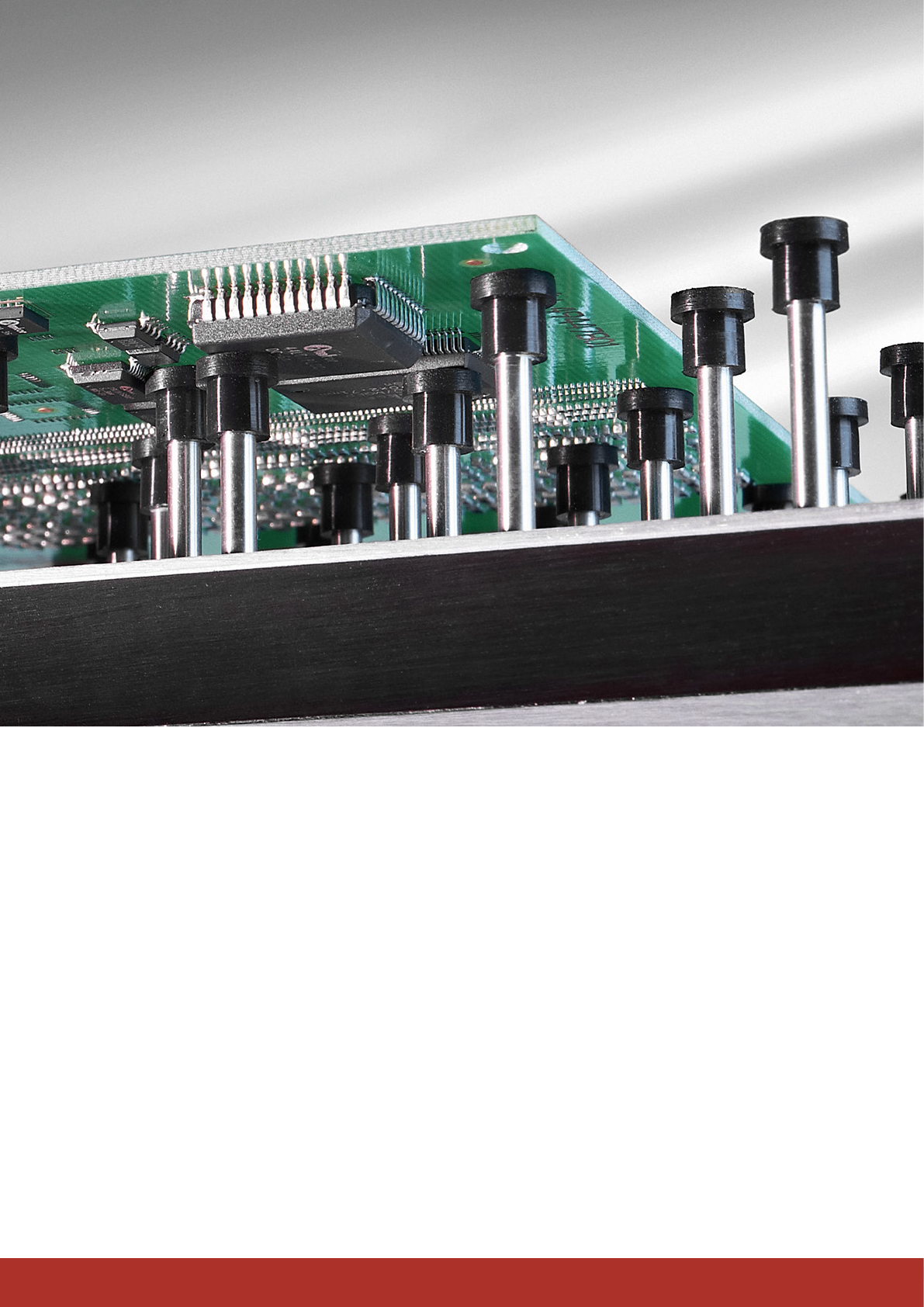

ASM Unterstützungslösungen (PCB Support)
Die gute, gleichmäßige Unterstützung der Substrate ist ein
Schlüssel zu mehr Ezienz und einer hohen Ausbeute im Sieb-
und Schablonendruck. ASM bietet Ihnen eine große Bandbreite
an kundenspezischen, automatischen und modularen Toolings
und Trägersystemen für die unterschiedlichsten Anforderungen
in der Fertigung.
ASM Lösungen für die Unterstützung von vorab vereinzelten
Substraten (Singulated Substrates Support) sorgen für höchste
Ezienz und Präzision in diesen innovativen, rasch an Bedeu-
tung gewinnenden Druckprozessen für besonders anspruchs-
volle Anwendungen. ASM stellt hier verschiedene Tooling-Vari-
anten mit mechanischen und optischen Alignment zur Auswahl.
Für den klassischen Panel-Druck bietet ASM eine große
Bandbreite an Support-Lösungen – von anwendungsspezi-
schen Toolings und Trägersystemen über den DEK Flex Sup-
port bis hin zu den hochexiblen DEK Grid-Lok™-Lösungen,
deren Unterstützungs-Pins sich automatisch jeder Anforde-
rung und Topologie anpassen.
Funktionen und Vorteile von ASM SMT Toolings:
■ Verbesserte Leistung
■ Höhere Effizienz
■ Reduzierte Kosten
■ Höhere Leistungsfähigkeit
■ Technologieführerschaft
37
Singulated Substrates Support
Die steigende Komplexität und Dichte der Anwendungen lässt
den Anteil an fehlerhaften Substraten steigen. Das Mitführen von
als fehlerhaft markierten Substraten in Mehrfachnutzen drückt
auf Ausbeute und Linienproduktivität – selbst wenn diese nicht
bedruckt und nicht bestückt werden.
Abhilfe schaen hier ASM Singulated-Substrates-Support-
Lösungen. Sie erlauben Transport, Ausrichtung und ezientes
Bedrucken von bis zu 72 vereinzelten Substraten – abgestimmt
auf die jeweils geforderte Genauigkeit.
Leistungen:
■ Gemeinsamer Druck von vereinzelten Substraten
■ Höhere Druck- und Linienproduktivität
■ Für verschiedene DEK Drucker verfügbar
■ Genauigkeiten bis zu 12,5 µm @ 2 Cp
■ Präzise Druckprozesse
■ Geringere mechanische Belastung der Leiterplatte (durch
vorgelagerte Nutzentrennung)
Testen, Vereinzeln und so ausschließlich als gut getestete Substrate bedrucken,
um Ausbeute und Produktivität zu maximieren – ASM Lösungen für Singulated
Substrates Support im Druck unterstützen diese innovativen Prozessketten.

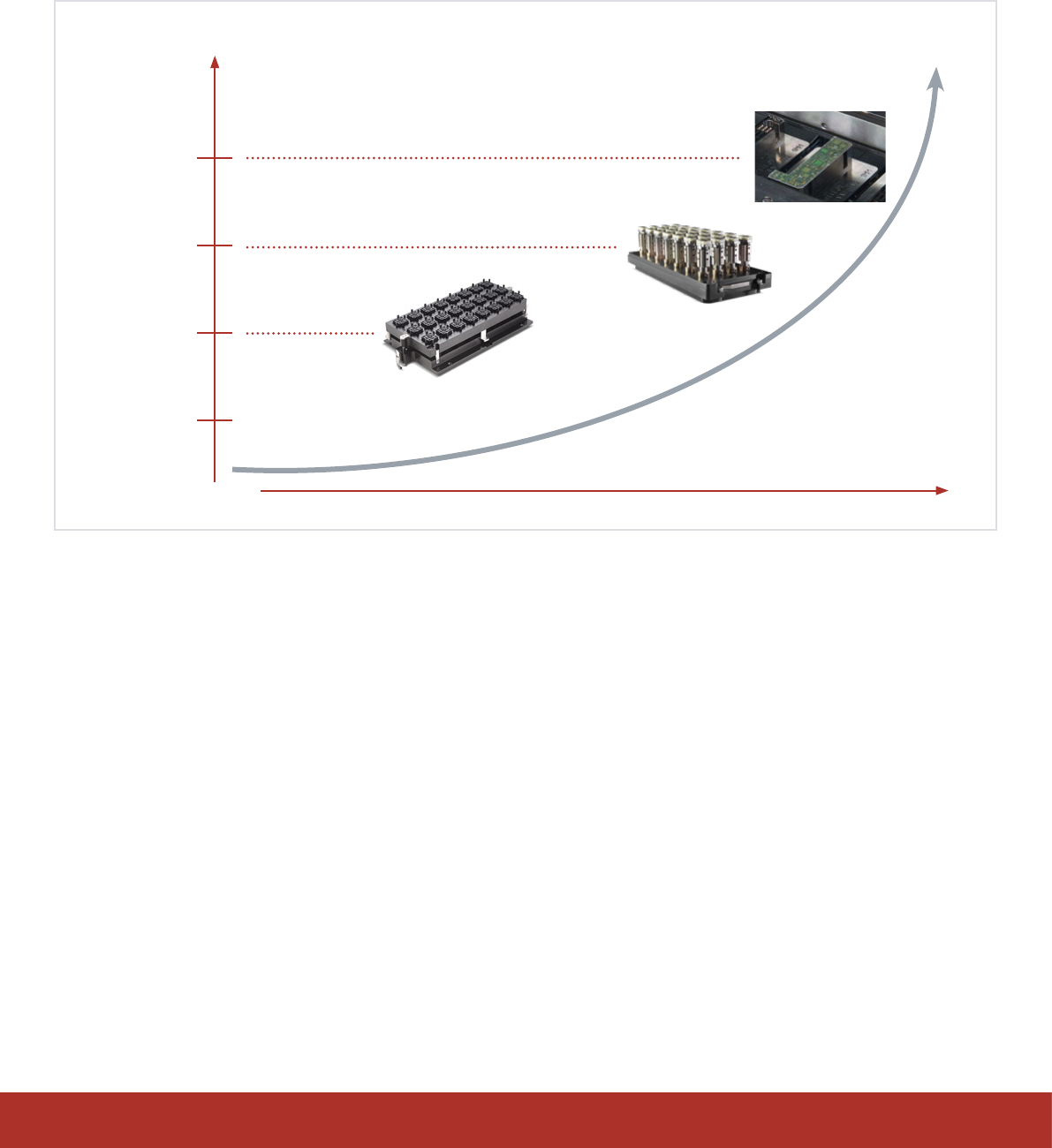

DEKVirtual Panel
Tooling (VPT)
Price
Typical Alignment Accuracy @ 2 Cp
DEK Topside Reference
System (TRS)
±25 μm
±12.5 μm
±30 μm
±75 μm
DEK Multiple Alignment of
Singulated Substrates (MASS)
