Arten von T oolings First Pass T ooling: Für die Unterstützung einer unbestückten Leiterplatten verfügt das T ooling in der Regel über eine ebene Auageäche. Second Pass T ooling: Ist die Leiterplatte bereits einseitig …

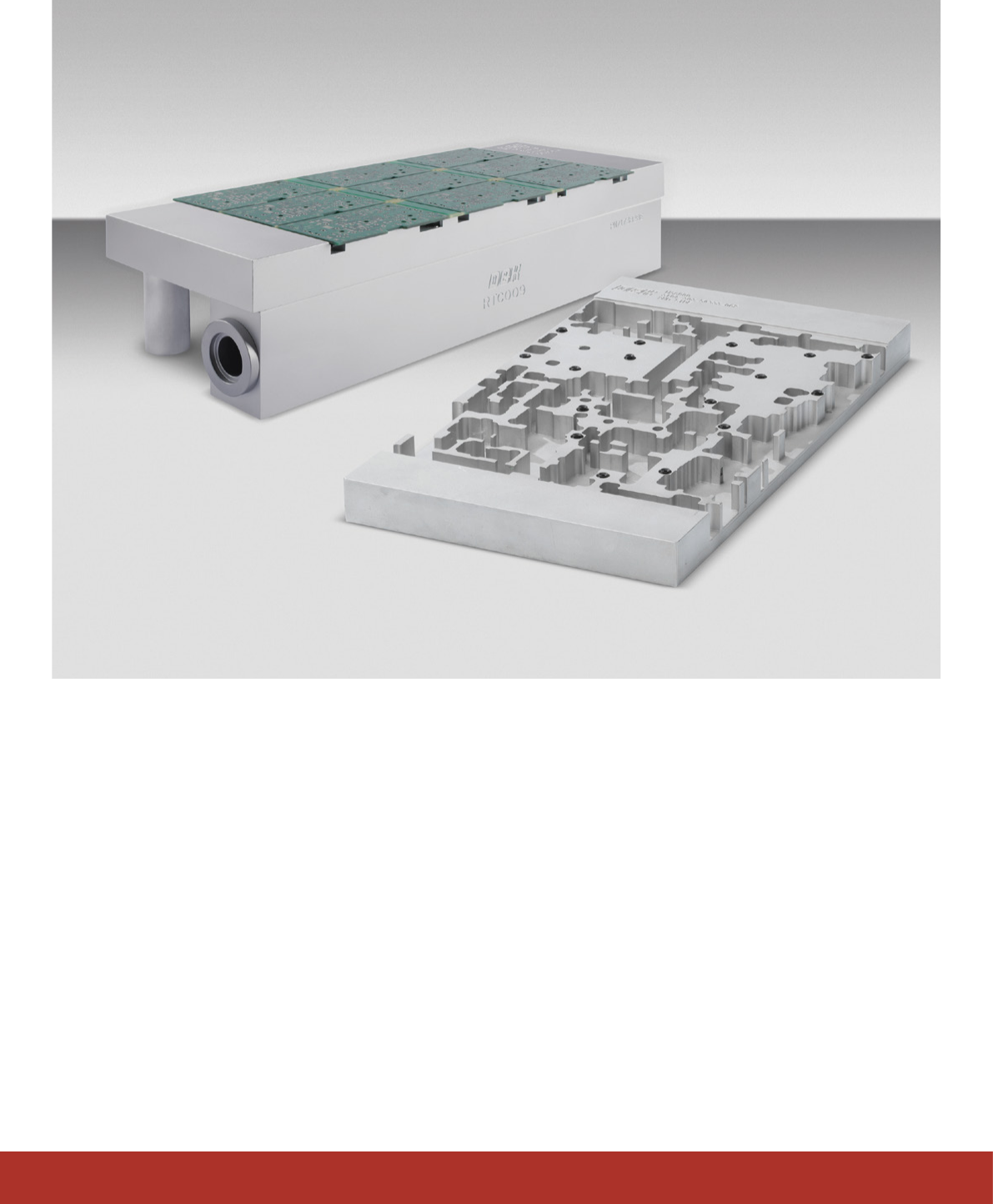

Kundenspezifische ASM Unterstützungen
Kundenspezische ASM Unterstützungen werden kunden-
bzw. anwendungsspezisch angepasst und garantieren dank
bewährter Konstruktions- und Fertigungsmethoden optimale
Substratunterstützung und beste Druckqualität. Denn: Jede
Bewegung oder falsche Positionierung des Substrats während
der Verarbeitung kann zu Fehlern führen. Durch die seitliche
Abstützung des Rakels werden zusätzlich die Lebensdauer der
Schablone und die Druckqualität signikant verbessert.
ASM bietet eine Vielzahl von speziellen Toolings: für die Stan-
dard-Leiterplatte über exible Leiterplatten und UFP-Leiterplat-
tengeometrien bis hin zu Speziallösungen. Selbstverständlich
sind unsere kundenspezischen ASM Unterstützungen mit allen
gängigen Druckerplattformen, Bestückmaschinen, Prüf- und
Testsystemen kompatibel. Kundenspezische ASM Unter-
stüzungen sind auch für andere Druckerfabrikate erhältlich.
Leistungen:
■ Prozesssicherheit und -kontrolle
■ Höhere Lebensdauer der Schablone
■ Verringerter Reinigungsaufwand
■ Höhere Rakelgeschwindigkeit
■ Vermeidet oder reduziert Kurzschlüsse
■ Vermeidet oder reduziert Pastenrückstände
■ Weniger Linienstopps
■ Verbesserte Druckqualität
44
|
Process Support Products
|
ASM PCB-Supportlösungen
Arten von Toolings
First Pass Tooling: Für die Unterstützung einer unbestückten
Leiterplatten verfügt das Tooling in der Regel über eine ebene
Auageäche. Second Pass Tooling: Ist die Leiterplatte bereits
einseitig bestückt, werden auf der Auageäche des Toolings
Aussparungen eingearbeitet und die bereits bestückten Bauteile
geschützt.
Abhängig vom Prozess kann es daher deutlich günstiger sein,
ein Tooling so zu konstruieren, dass dieses sowohl für den First
Pass wie für den Second Pass eingesetzt werden kann.
Für alle diese Tooling-Arten ist die Option einer vakuumunter-
stützten Fixierung verfügbar.
TECHNISCHE SPEZIFIKATIONEN
Datenformate Gerber, HPGL, IGES, DXF, STEP, STL
Oberflächen-Finish Standardoberfläche, Perlgestrahlt, Natur, andere auf Anfrage
Schablonen(seiten)unterstützung ProFlow, Rakel, Jetting, andere ...
Vakuumoption Benötigt eine Tooling-Vakuumoption in der Maschine
Aluminiumplatte (Standardgröße) Bis 550 x 270 x 50 mm
Ebenheit < 0,05 mm
Aluminiumplatte (Maximalgröße) Bis 550 x 450 x 150 mm
Ebenheit < 0,1 mm
Kompatibilität zu ASM Maschinen Lösungen für das gesamte DEK und SIPLACE Portfolio verfügbar
Unterstützungslösungen für nicht ASM Maschinen MPM, EKRA und andere (bitte kontaktieren Sie uns)
TOWERÜBERSICHT
Artikelnummer Beschreibung
SAP
03154262-01 Dedicated narrow tower with vacuum (incl. 2 support pins)
03154264-01 Dedicated narrow tower without vacuum (incl. 2 support pins)
03154263-01 Dedicated narrow tower dual lane (incl. 2 support pins)
03154261-01 Dedicated H-tower (incl. 2 support pins)
03154265-01 Dedicated narrow tower without vacuum 0.6 mm holes (incl. 2 support pins)
03154266-01 Dedicated flat leg support (2 pcs)
03154267-01 Support bar 400 x 25 x 81 mm
03154268-01 DEK Classic Support Plates (25.4 mm) - 1st pass non-vacuum
03154270-01 DEK Classic Support Plates (25.4 mm) - 1st pass with vacuum
03154269-01 DEK Classic Support Plates (25.4 mm) - 2nd pass non-vacuum
03154271-01 DEK Classic Support Plates (25.4 mm) - 2nd pass with vacuum

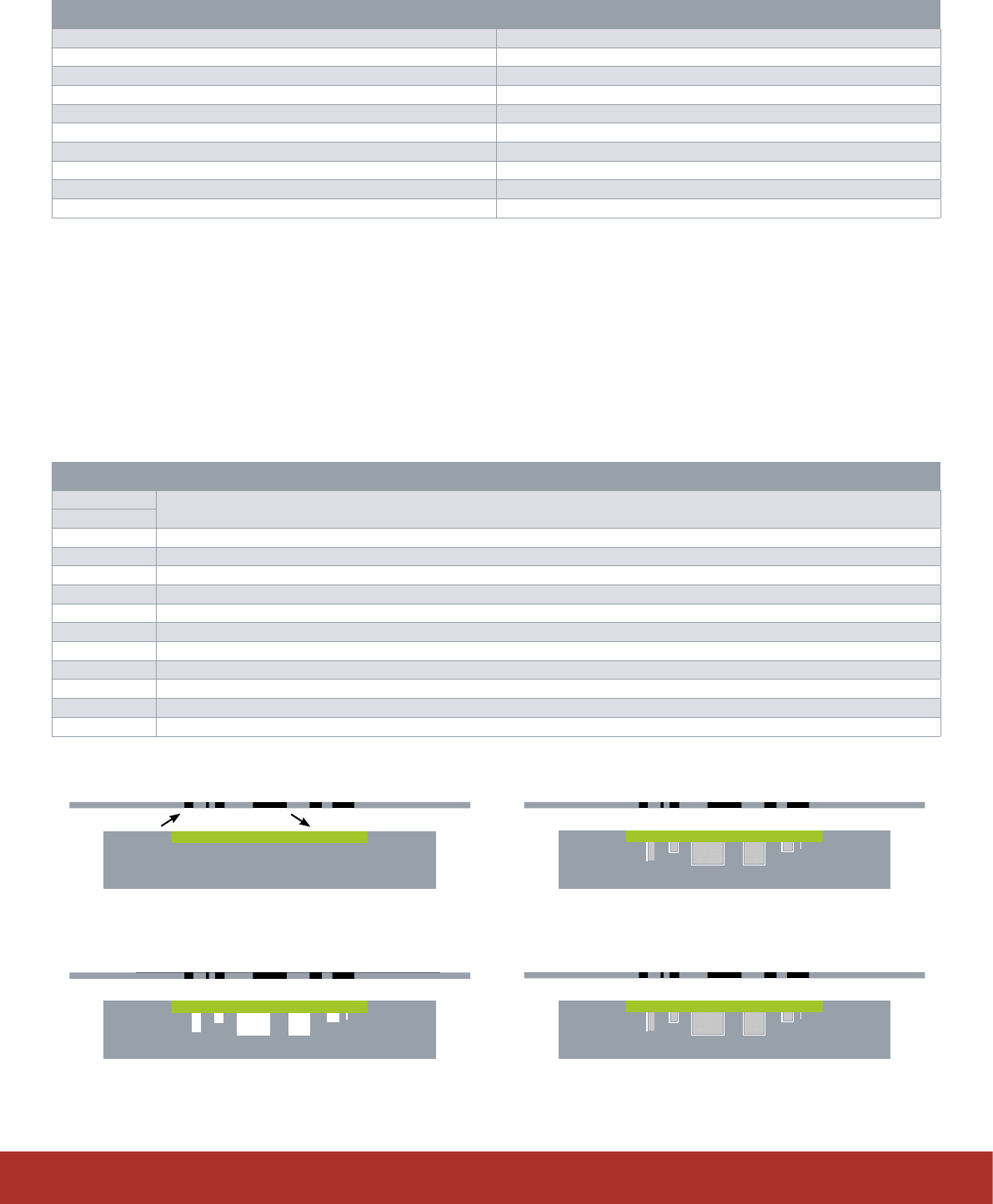

First Pass / 1. Druckdurchgang – Leiterplattenunterstützung
mit durchgehender flacher Auflage
Second Pass / 2. Durchgang – Leiterplattenunterstützung
mit Bauteil-Aussparungen
Tooling
Schablone
Leiterplatte
Universelle Leiterplattenunterstützung
für 1. und 2. Druckdurchgang
45

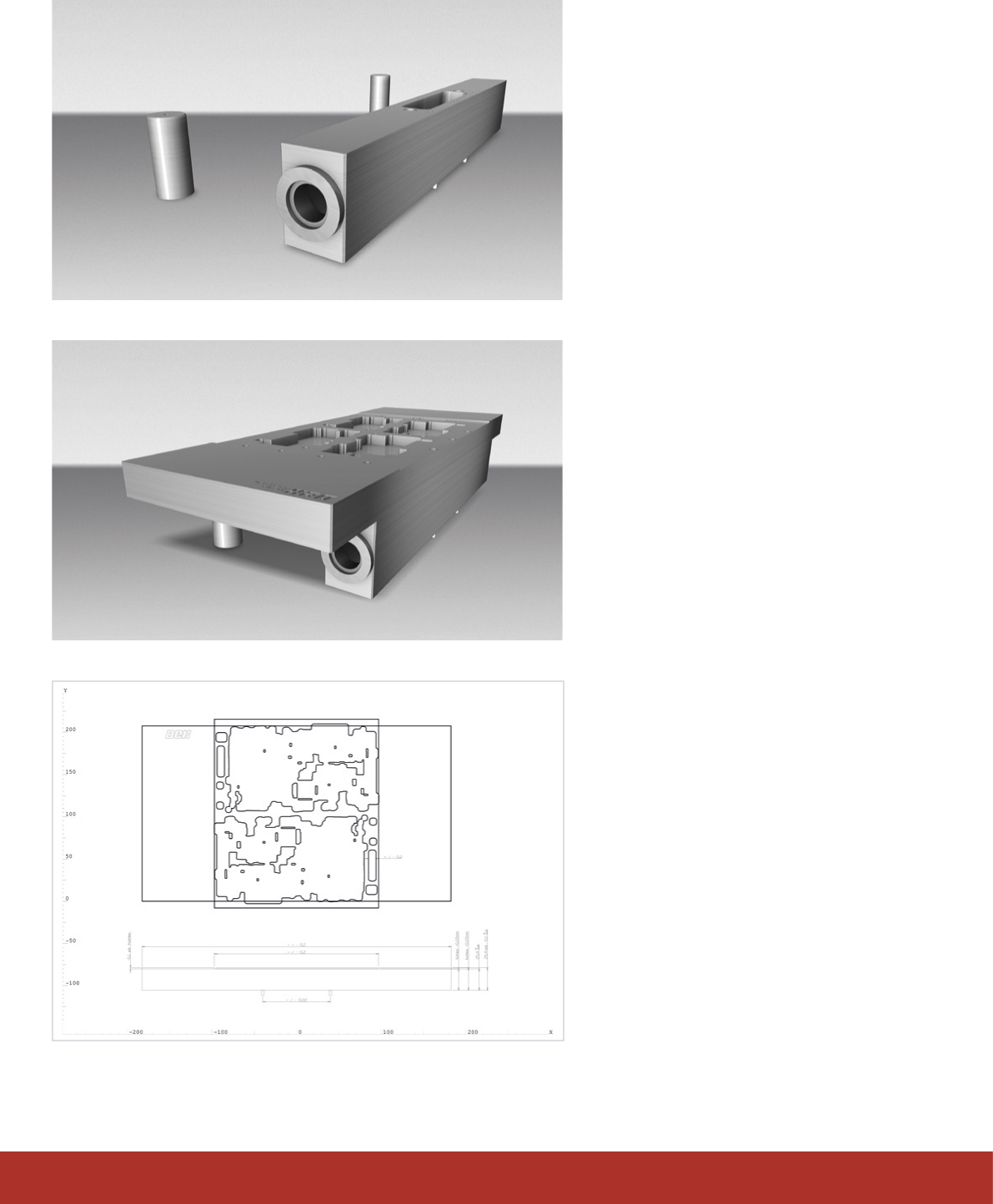

Kleine Basiseinheit (Narrow Tower) für DEK Drucksysteme
Kleine Basiseinheit (Narrow Tower) mit Unterstützungsplatte
Modulare Toolings
Um Kunden maximale Flexibilität und Wirtschaftlich-
keit beim Einsatz von Toolings bieten zu können, wer-
den die spezischen Toolings auf eine Basiseinheit,
den sog. „Narrow Tower“ montiert.
Der Vorteil: Der Narrow Tower als Basiseinheit und
seine zwei Unterstützungszylinder bieten ein einheit-
liches Interface zum Drucker sowie Anschlüsse für
Vakuum etc.
Auf der Basiseinheit und Zylindern lassen sich dann
die Platten für die spezischen Toolings montieren und
wechseln.
Vakuum
Standardmäßig werden die Auslässe für Vakuum im
Tooling über Kanäle zur Basiseinheit geführt.
Vakuumsaugnäpfe, O-Ringe, Flachdichtungen oder
kundenspezische Dichtungen sind verfügbar und
können bei Bedarf jederzeit eingebaut werden.
Tooling Toleranzen
Bei standardisierten Tooling Produkten erfolgen Her-
stellung und Überprüfung nach den in der nebenste-
henden Grak gezeigten Toleranzen.
Vorteile
■ Prozesssicherheit und -kontrolle
■ Erhöhte Lebensdauer der Schablonen
■ Reduzierter Reinigungsaufwand, höhere
Produktivität
■ Höhere Rakelgeschwindigkeiten
■ Vermeidet oder reduziert Brückenbildungen
■ Vermeidet oder reduziert Pastenrückstände
■ Weniger/kürzere Linienstopps
■ Verbesserte Druckqualität
