1. 기계 본체

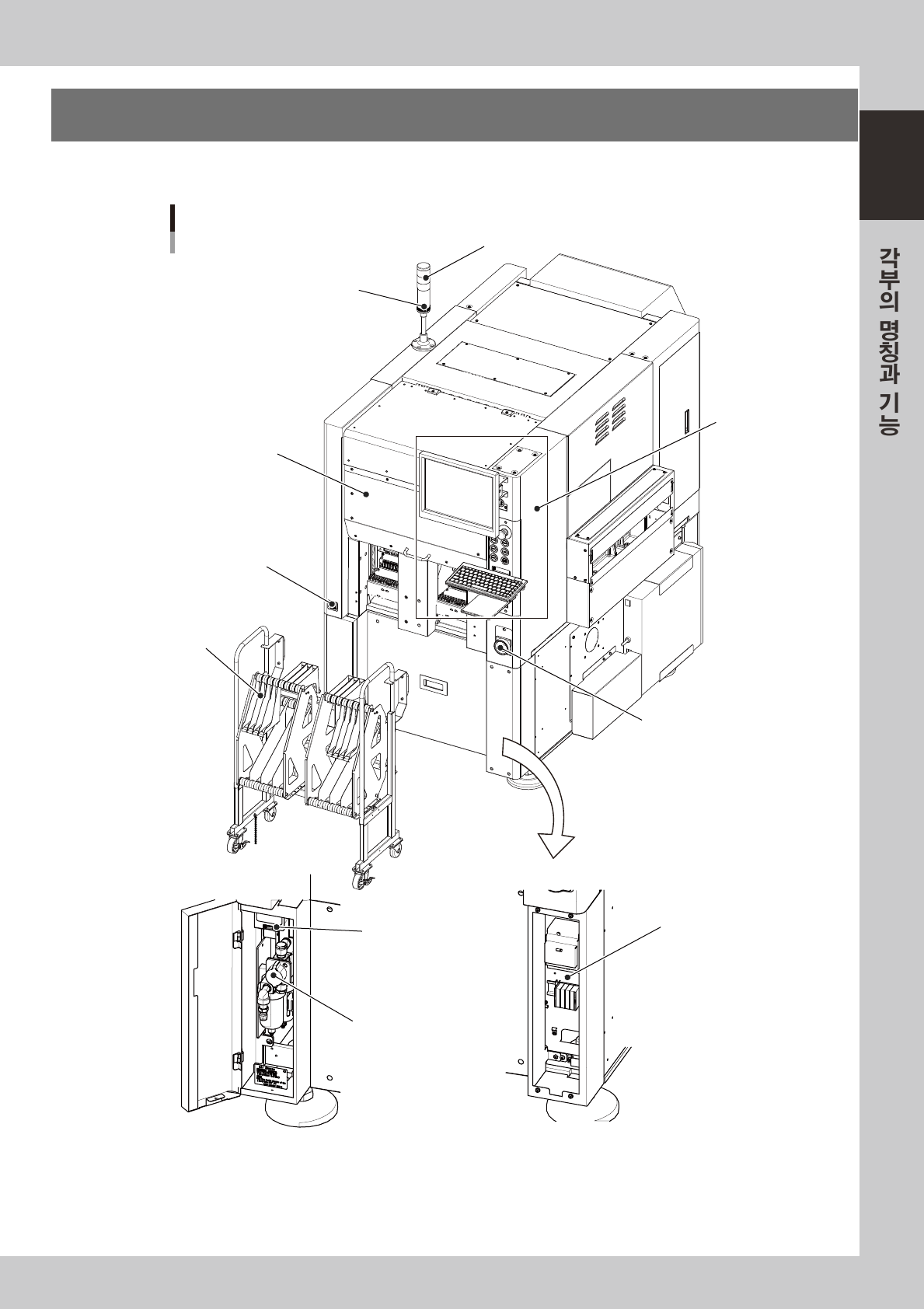

기계본체의주요부의명칭과기능에대해서설명합니다 .셋업완료된장비는다음과같이구성되어있습니다 .
표시등
조작・입력부
메인스위치
버저
안전커버
압력표시계
에어공급/배출 스위치
전원 접속부
기계 본체
정면
USB포트
테이프 릴 홀더
（옵션）
좌측하부 커버내부 우측하부 커버내부
