1-8 1 3.3 노즐 스 테 이션 ( 옵 션 ) 노즐스 테 이션 이 장착되 어 있 으 면 , 자 동교 환하 기 위 한 각종 노즐 을 장착할 수 있 습니 다 . 노즐스 테 이션 과 대응하 는 헤 드 및 노즐타입 은 아래와 같습니다 . 노즐 스테이션 어댑터 장비 뒷쪽 장비 앞쪽 스테이션 번호 옵션노즐 （63A, 64A) 특주노즐 1 7 2 8 3 9 10 4 11 5 12 6 2710 6 -N…
1-7
1

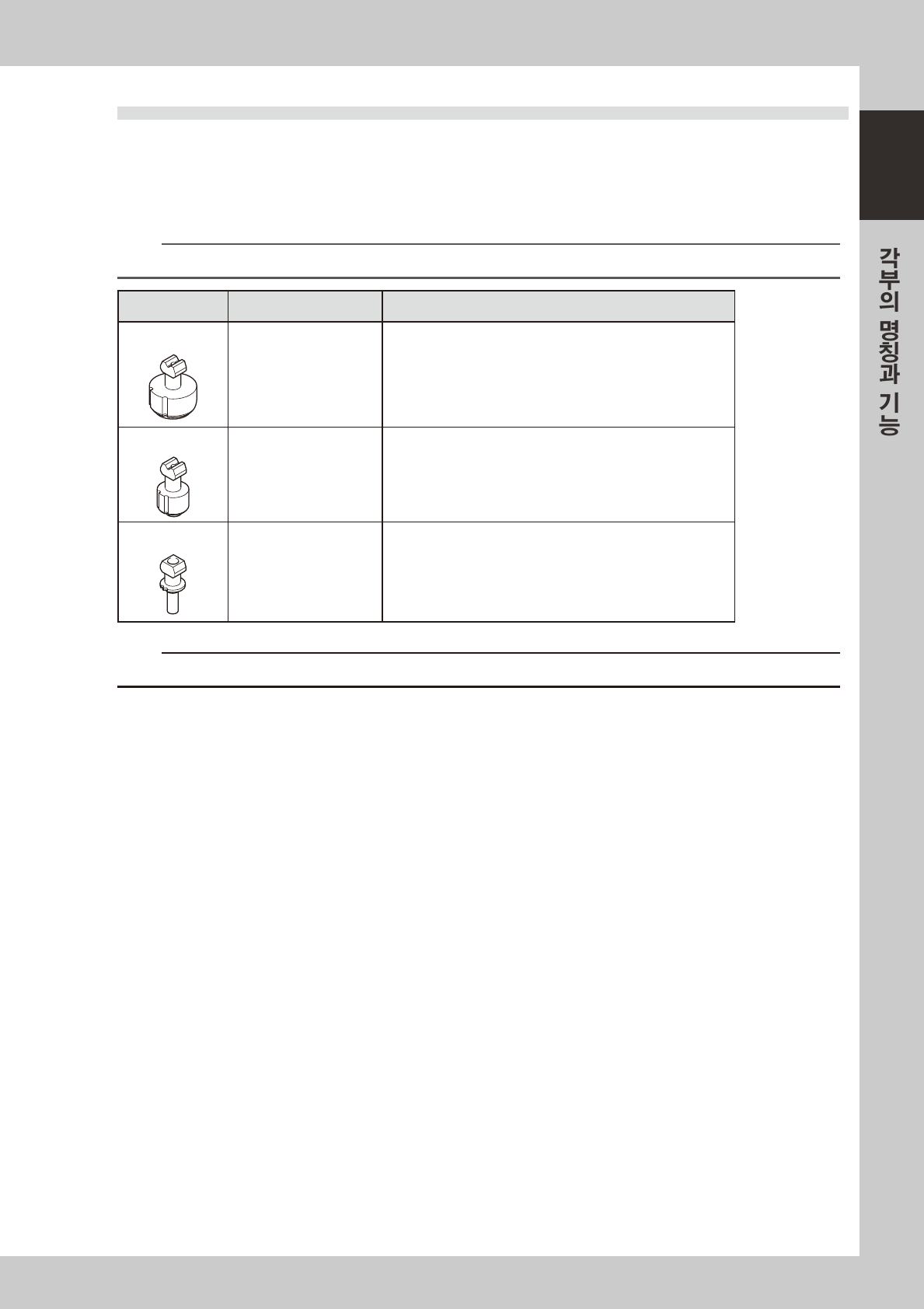

3.2 노즐종류
부품흡착을 안정적으로 하기 위해서는, 부품에 대응하는 노즐을 사용할 필요가 있습니다. 여기서는 각 헤드
에 장착 가능한 노즐에 대해 설명합니다 .
■ 표준노즐과 옵션노즐
표준노즐은 ,Type65A 입니다 .
n
요점
옵션으로 Type63A 와 Type64A 도 선택할 수 있습니다만 , 노즐 스테이션을 사용할 경우는 , 어댑터가 필요합니다 .
노즐타입 장착가능 헤드 대응가능 부품
Type 65A
1,2
▢
16mm~
▢
54mm 의QFP 와BGA,롱커넥터등
Type 64A
1,2 SOP30mm 와
▢
15mm~
▢
30mm 의QFP 나BGA등
Type 63A
1,2
4532~7343 사이즈의부품과SOP10~20mm,및
▢
5mm
~
▢
16mm 의QFP등
c
주의
상기의노즐은본장비의전용노즐입니다 .다른장비에서는사용하지마십시오 .
1-8
1

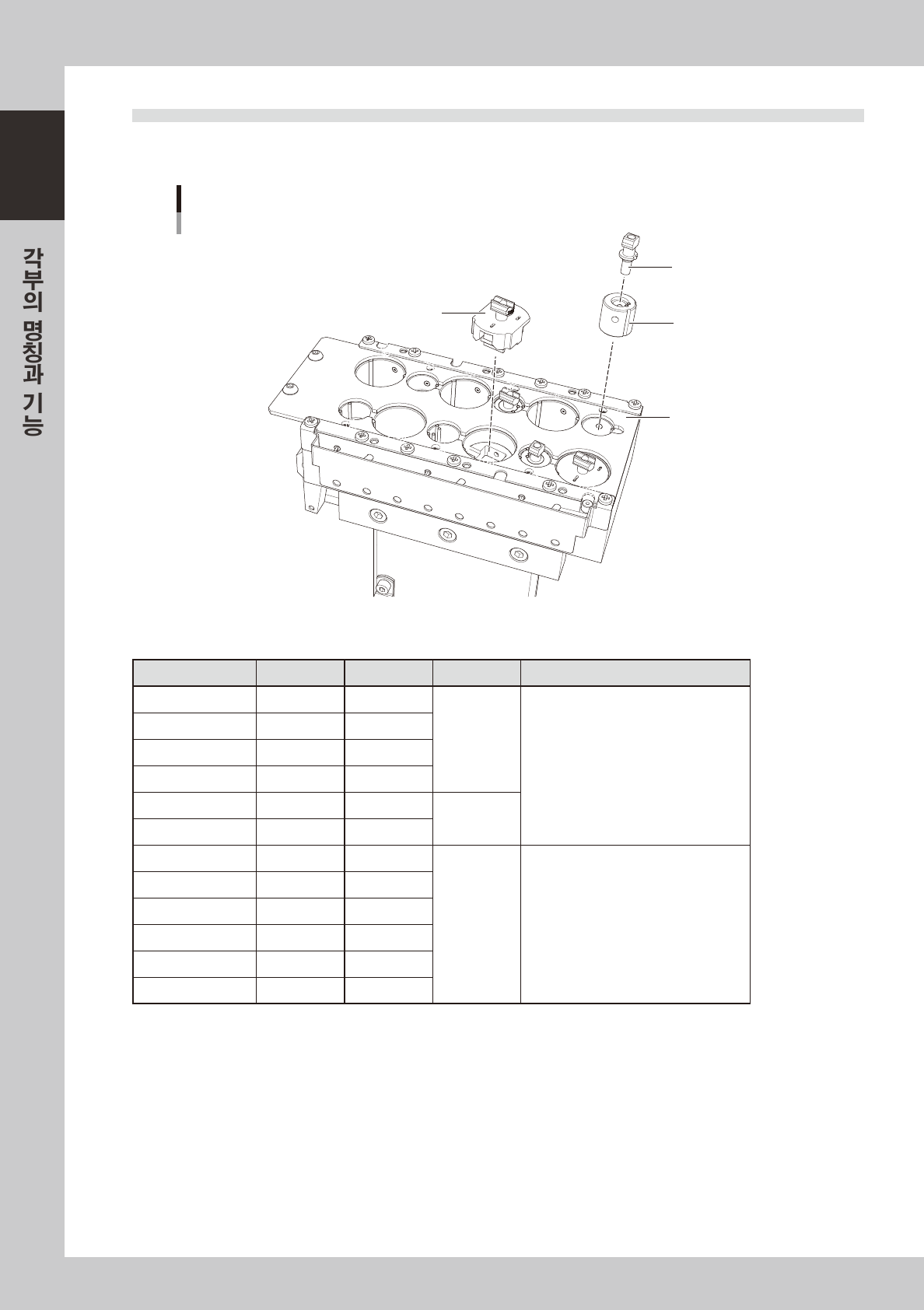

3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 장착되어 있으면 , 자동교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐 스테이션
어댑터
장비 뒷쪽
장비 앞쪽
스테이션 번호
옵션노즐
（63A, 64A)
특주노즐
1
7
2
8
3
9
10
4
11
5
12
6
2710 6 -N8 - 00
■ 노즐 스테이션 번호와 대응 헤드
•
노즐
노즐 스테이션 번호 V1 헤드 V2 헤드 노즐 비고
1
헤드 1 헤드 1
특주노즐
어댑터를장착하면 ,Type63A,64A 가
대응가능하게된다
2
헤드 1 헤드 1
3
헤드 1 헤드 2
4
헤드 1 헤드 1
5
헤드 1 헤드 1
Type64A
6
헤드 1 헤드 2
7
헤드 1 헤드 1
특주노즐
8
헤드 1 헤드 1
9
헤드 1 헤드 2
10
헤드 1 헤드 1
11
헤드 1 헤드 1
12
헤드 1 헤드 2
1-9
1

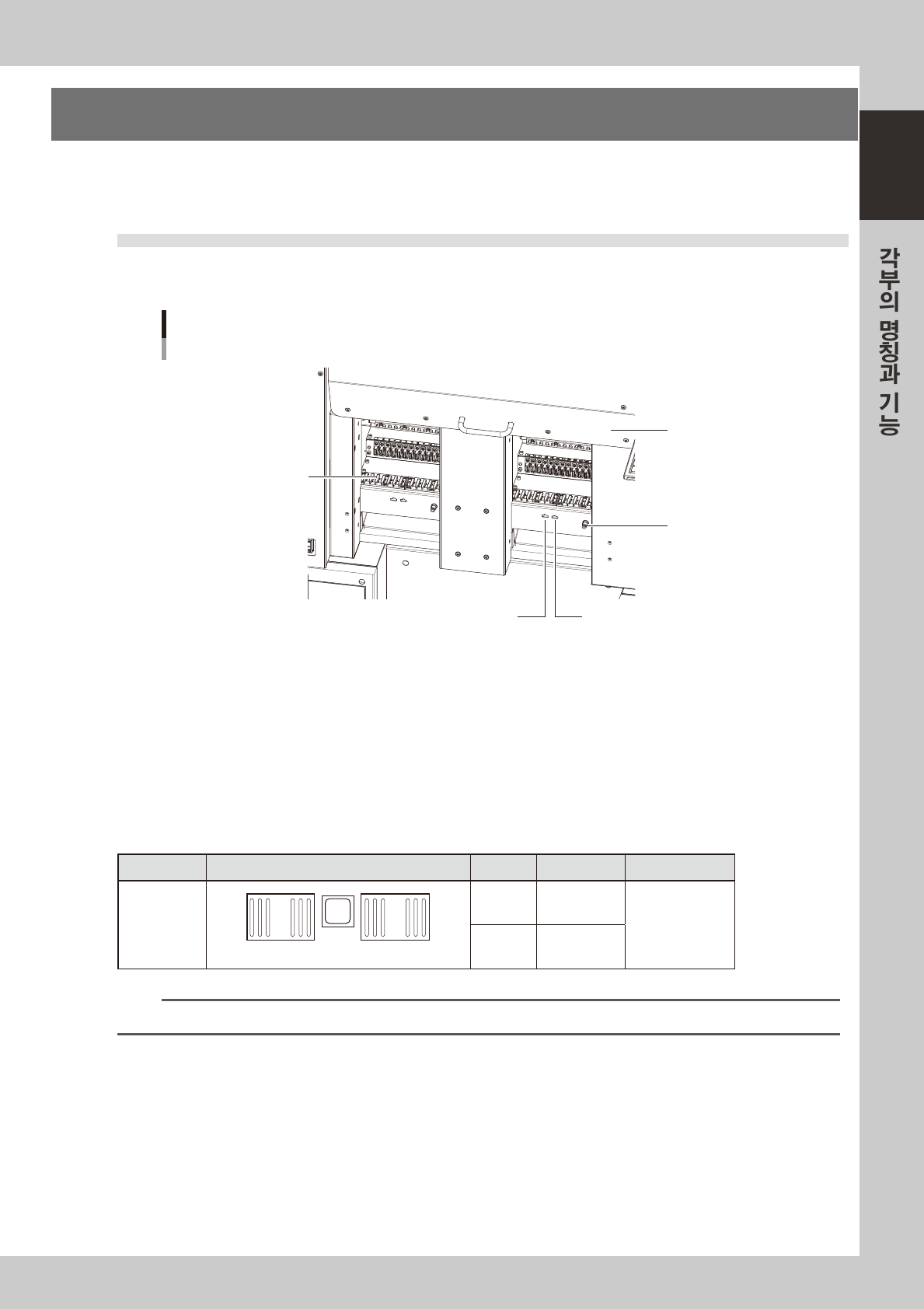

4. 부품공급부
피더세팅부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위한전원커넥터나에어커
넥터가장착되어있습니다 .YC8 은옵션으로자동트레이체인저 (ATS15) 를사용할수도있습니다 .
4.1 피더 플레이트로부터 공급
테이프피더 , 스틱피더는 14 연 (X2) 피더플레이트 상에 장착해서 , 마운터에서 공급되는 전원에 의해 구동합
니다 .
YC8 피더 장착부
14연 고정 피더플레이트
안전커버
에어 커넥터
전원 커넥터
전원 커넥터 (Dump Station용)
14연 피더플레이트
2710 7-N 8- 0 0
전원커넥터
스틱피더등의옵션기기용전원커넥터입니다 .또 ,「DUMP」의스티커가부착되어있는부위는DumpStation 전용입니
다.
에어커넥터
에어건등의옵션기기용에어커넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를옵션기기에공급합니
다.
■ 각 헤드와 세팅번호
헤드부의형상과X 축가동범위관계상 ,각헤드에는사용할수없는피더가있습니다 .장비의각헤드로사용가능한
피더세팅번호는다음과같습니다 .
타입 구성 헤드 장착가능 범위 장착가능 수
14 연고정
X2
1
14
15
28
1 1~19
8mm 피더로
환산해서28 개
2 8~28
n
요점
부품정보의 피더위치 계산을 티칭 또는 상대티칭으로 설정한 경우는 , 상기와 다를 경우가 있습니다 .
