4. [ 축 이동 ] 버튼
수동으로축을움직일경우에사용합니다 .화살표를사용하거나 ,[PTP]버튼을눌러서수치입력후이동시킬수있습니
다.
5. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로돌립니다 .
6. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로돌립니다 .
7. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
8. [ 푸쉬업 ] 버튼
기판두께를입력하고 ,기판을아래방향 ( 뒷면 ) 에서고정합니다 .
9. [ 기판클램프 ] 버튼
기판모서리를아래방향 ( 뒷면 ) 에서끼워고정합니다 .
10. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
「축이동」화면
1
2
3
4
5
6
2820 6 -N8 - 0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
2-14
2

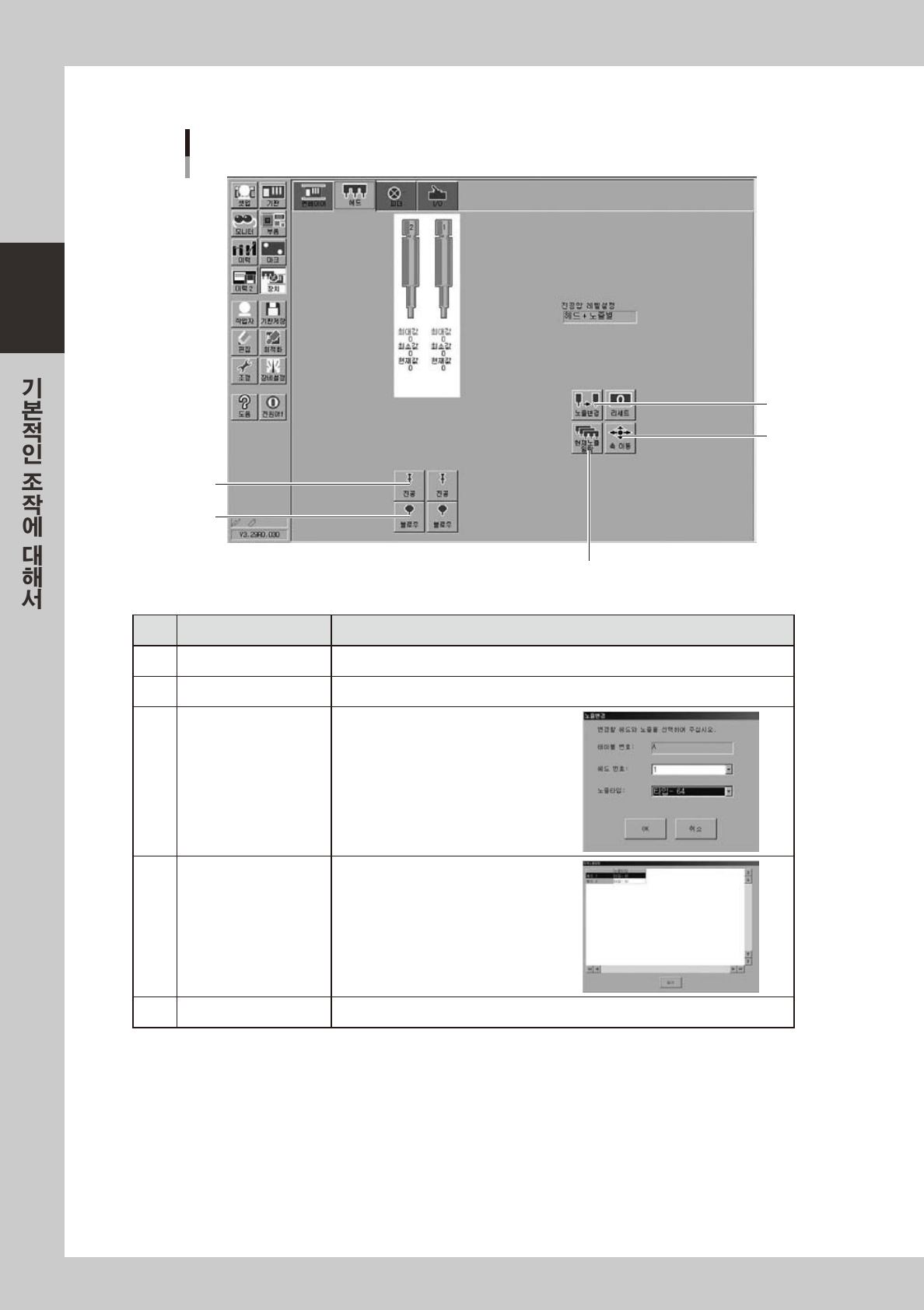

■ 헤드 수동조작
「장치」ー「헤드」화면
1
2
5
4
3
282 07- N 8-0 0
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다.
4 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
5 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
2-15
2

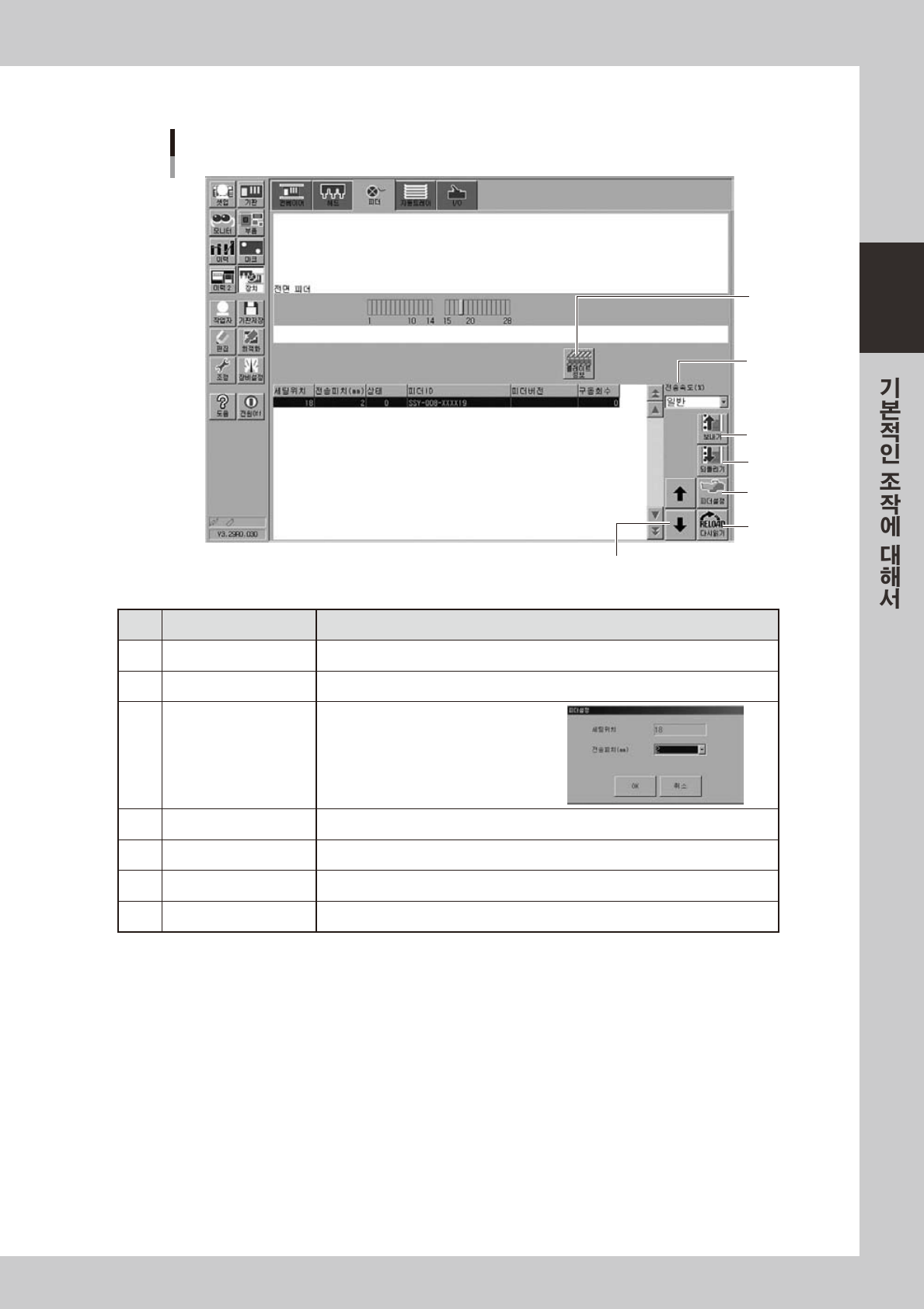

■ 피더 수동조작
「장치」ー「피더」화면
1
4
2
6
5
3
7
28209-N8-00
버튼명 기능
1 보내기 한번누르면테이프를앞쪽으로피치설정만큼보냅니다 .
2 되돌리기 한번누르면테이프를뒤쪽으로피치설정만큼보냅니다 .
3 피더설정
전송피치는2~56mm 까지사양에맞춰선
택할수있습니다 .
여기에서설정한피치로메모리가바뀝니다 .
4 전송속도 (%) 전송속도는 ,일반 ~90,80,10...％까지풀다운메뉴에서선택할수있습니다 .
5 다시읽기 피더의상태 ( 메모리 ) 를클리어하고 ,다시읽기를실행합니다 .
6 상하화살표 항목의상하 ,위치의상하또는커서위치의상하동작을실행합니다 .
7 플레이트정보 피더플레이트내의플레이트기판의버전을확인할수있습니다 .
