2. 조작
•
입력부
본장비의정면과후면 ( 후면은옵션사양 ) 에조작과데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마
우스가장착되어있습니다 .이들의기능에대해설명합니다 .
마우스
조작・입력부
오퍼레이션 디스플레이
(터치패널은 옵션）
오퍼레이션 패널버튼
키보드
27102-N8-0 0
2.1 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사용하기 위한 키보드와 마우스가 표준 장착되어 있습니다 . 화면상의 아
이콘 버튼과 파라미터 항목을 선택할 때에는 마우스 커서를 맞추고 마우스의 왼쪽버튼을 누릅니다 .
키보드와 마우스
마우스
마우스 패드
키보드
27103- N8-00
1-5
1
2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면 ( 후면은 옵션 ) 에 배치되어 있으며 장비를 조작할 때에 자주
사용하는 명령을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .
오퍼레이션 패널버튼
2710 4 -N8- 0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE(ATS15 장착시 )
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ조작권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ일반운전시 ,정지시 ᆞ RESET 완료시
START( 녹 ) 기판데이터에따라부품의실장을합니다 . ᆞ정지 시
ᆞ일반운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP( 적 / 백 )
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ일반운전시 ᆞ에러발생시
ERRORCLEAR( 황 / 청 ) 에러발생시의버저와화면을클리어합니다 . ᆞ일반운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
1-6
1
3. 헤드부
헤드부는장비의XY 축상에탑재되어있으며 ,부품의흡착과실장을합니다 .다음과같이헤드부의구성과노
즐종류에대해설명합니다 .
3.1 부품흡착ㆍ탑재헤드
YC8 의 헤드부는 , V1 헤드 ( 단일 헤드사양 ) 와 V2 헤드 (2 연 헤드사양 ) 가 있습니다 . 양쪽 다 피듀셜 카
메라가 장착되어 있습니다 .

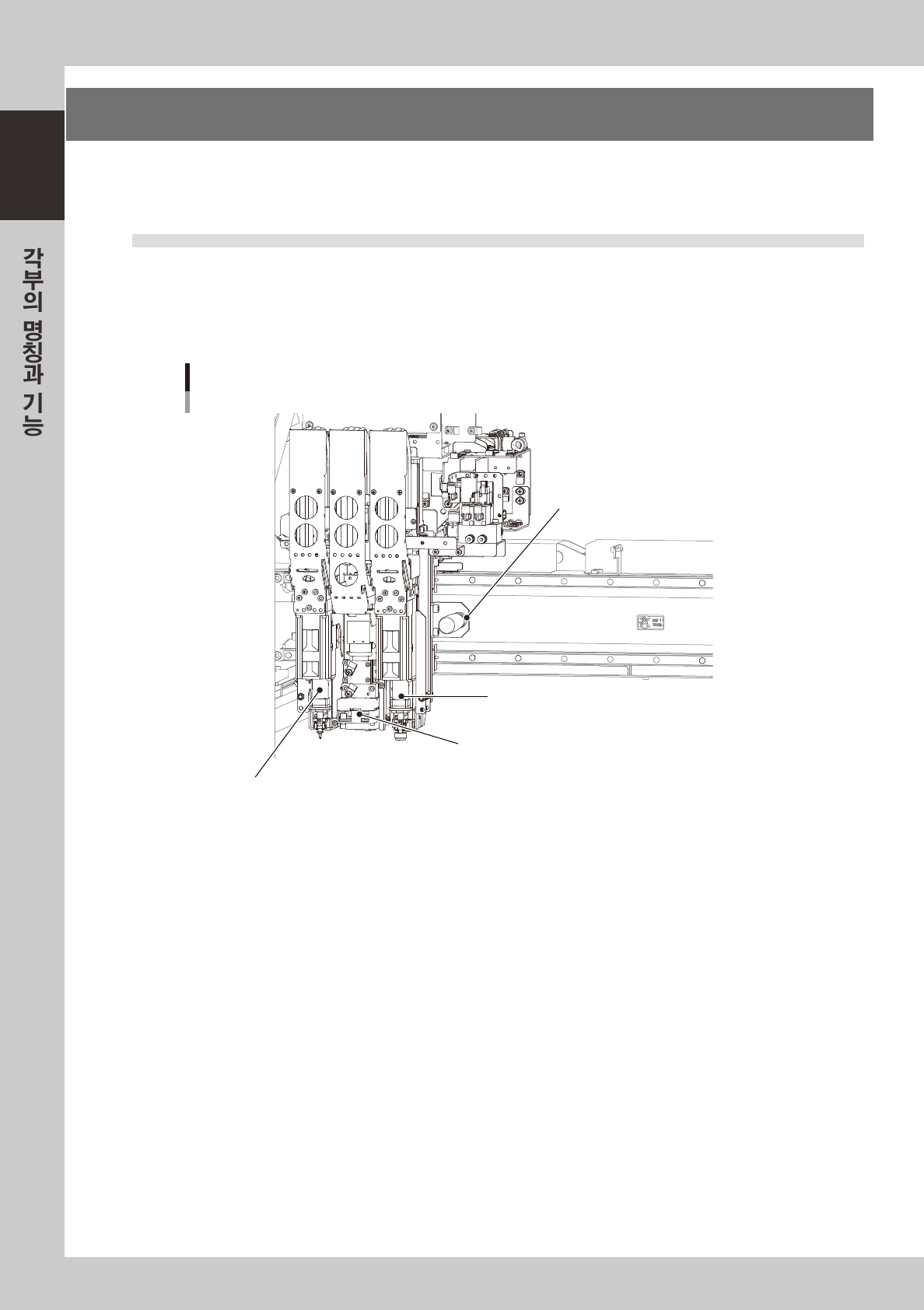

아래 그림에 V2 헤드를 나타냅니다 . 장비 정면에서 봐서 오른쪽이 헤드 1, 왼쪽이 헤드 2 이며 , 각 헤드의
노즐 피치는 105mm 입니다 . (V1 헤드의 경우 , 헤드 2 는 없습니다 .)
헤드부
V2헤드
피듀셜 카메라
조명유니트
헤드 이동용 핸들
헤드1
헤드2
27105-N8-0 0
