4.2.2 각 스테이션에서 실행할 경우
옵션인 외셋업용 전원 스테이션은 , 단독으로 피더에 전원공급이 가능하므로 , 장비에서 떨어진 장소에서도
테이프의 전송과 피치를 설정할 수가 있습니다 .
n
요점
외셋업용 전원 스테이션에 관한 자세한 내용은 ,「SS FEEDER」사용자 메뉴얼을 참조해 주십시오 .
1
외셋업용 전원 스테이션에 피더를 세팅합니다 .
피더는 ,외셋업용전원스테이션의좌측가이드레일에세팅해주십시오 .
2
피더의 테이프 전송피치를 확인합니다 .
외셋업용전원스테이션의디스플레이에표시되어있는피치를확인해주십시오 .
피더의 세팅과 테이프 전송 확인
디스플레이 (피치표시）
27214-N8-0 0
3
테이프 전송피치를 설정합니다 .
「UP」버튼또는「DOWN」버튼을눌러서 ,세팅한부품에맞는전송피치로설정한후 ,「SET」버튼을눌
러주십시오 .
테이프 전송피치의 확인
「SET」「UP」 「DOWN」
27215-N8-0 0
2-34
2
4
테이프의 전송을 확인합니다 .
피더본체의「FEED」버튼을눌러서 ,테이프가보내지는지확인해주십시오 .
참고
• 피더 본체의「FEED」,「BACK」버튼을 누를때의 전송피치는 , 설정한 전송피치와는 상관없이 2mm 의 전송피치로 됩니다 .
길게 누르면 연속 전송모드로 됩니다 .
• 「FUNC」+「FEED」버튼으로 , 설정피치의 전송폭으로 테이프를 보냅니다 .
c
주의
흡착위치를맞출경우에는 ,「BACK」버튼을누르지마십시오 .
반드시「FEED」버튼으로테이프를전진시킨상태로해주십시오 .

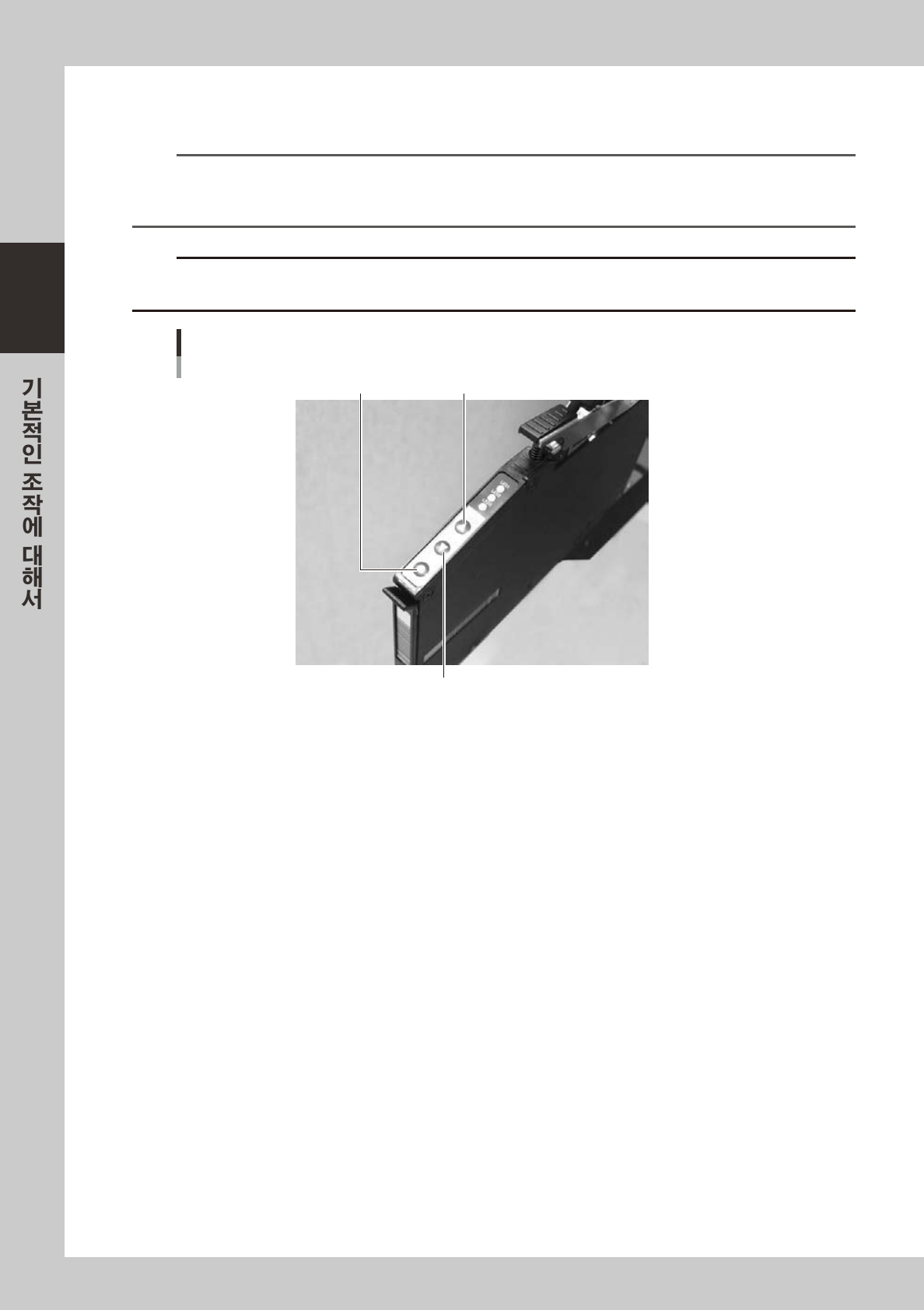

「FEED」버튼,「BACK」버튼,「FUNC」버튼
「BACK」버튼
「FEED」버튼「FUNC」버튼
27216 -N8- 0 0
2-35
2
4.3 트레이부품의 세팅
■ 팔레트의 취급에 관한 주의점
팔레트는 ,다음사항에주의해서취급해주십시오 .
•
팔레트는 ,먼지나기름등이부착하지않는깨끗한환경에서보관해주십시오 .
•
팔레트를떨어뜨리거나 ,심한충격이나힘을가하지않도록주의하여주십시오 .또 ,낙하등에의해변형된경우에는
사용하지말아주십시오 .
•
팔레트의엣지에의해다치지않도록주의하여주십시오 .
4.3.1 부품트레이를 팔레트에 세팅한다
1 장의 팔레트에는 여러장의 부품트레이를 세팅할 수 있습니다 . 세팅방법은 다음과 같습니다 .
부품트레이의 고정
1장의 경우
여러장의 경우
트레이피치 X
고정용 마그넷
트레이
트레이피치 Y
팔레트 위치기준(팔레트 원점)
27217-N8- 00
1
부품트레이 고정용 마그넷을 떼어냅니다 .
2
팔레트에 부품트레이를 세팅합니다 .
부품트레이의모서리는팔레트위치기준 ( 팔레트원점 ) 에맞춰서세팅합니다 .트레이를세팅하면 ,마그
넷으로트레이를고정시킵니다 .

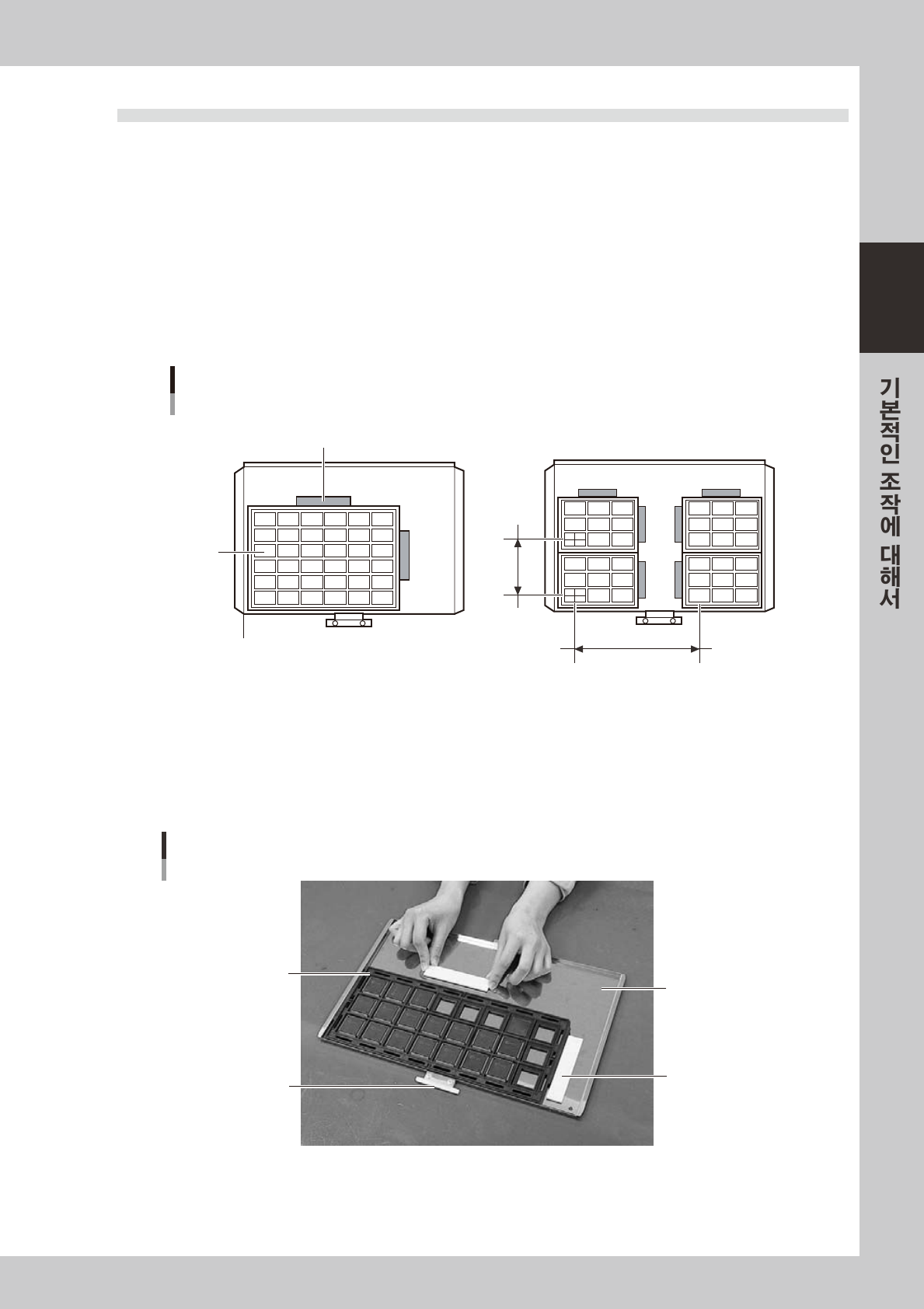

트레이의 세팅
팔레트 인출 금구
고정용 마그넷
팔레트
트레이
27218-N8-00
3
부품트레이의 고정상태를 확인합니다 .
트레이를움직여서 ,마그넷에의해단단히고정되어있는지확인해주십시오 .
