1. 기계 본체
기계본체의주요부의명칭과기능에대해서설명합니다 .셋업완료된장비는다음과같이구성되어있습니다 .
표시등
조작・입력부
메인스위치
버저
안전커버
압력표시계
에어공급/배출 스위치
전원 접속부
기계 본체
정면
USB포트
테이프 릴 홀더
（옵션）
좌측하부 커버내부 우측하부 커버내부

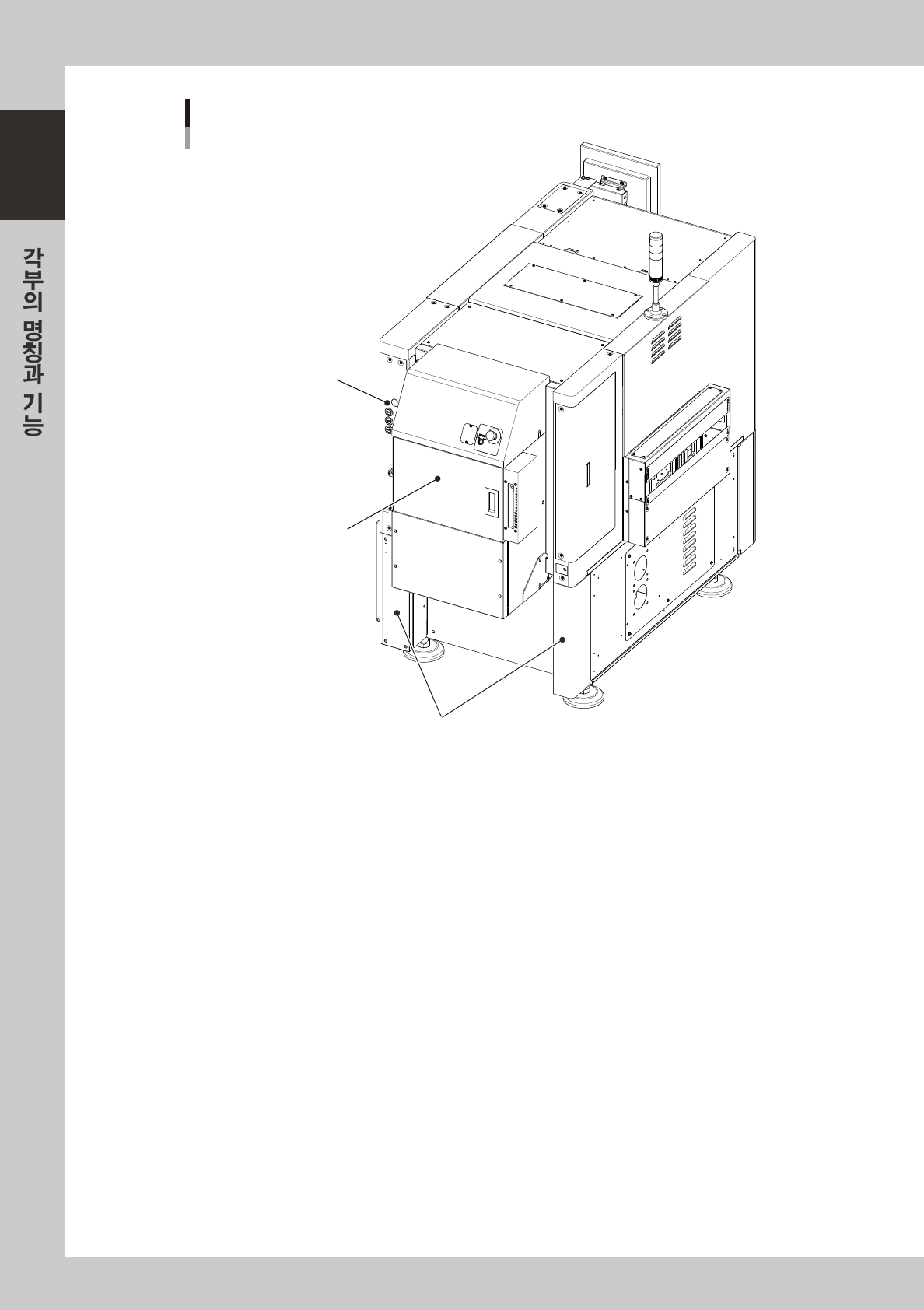

27100-N8-00
1-2
1
기계 본체
후면
기기간 접속 커넥터
（커버내부）
오퍼레이션 패널버튼
（옵션）
ATS15 (옵션）
27 101-N8-00
1-3
1
■ 표시등
현재장비의상태를녹 / 황 / 적색또는녹 / 백 /청색등으로표시합니다 .( 옵션으로2 종류의패턴에서색을선택 )
상태 예 녹색 적/백 황/청
워밍업 ,자동운전중 점등
비상정지시 점등
시스템계열에러발생시
버저ON
•
오버커런트
•
2 차리미트오버
점등
운전 ,기판데이터계열에러발생시
버저ON
•
흡착에러 ,인식에러
•
데이터체크에러등
점등
부품사용불능상태
•
부품소진 ,TC 도어 Open등 점멸
■ 버저
장비의이상이나에러발생등을버저로알려줍니다 .( 버저에장착된링을좌우로돌려서음량을조절할수있습니다 .)
■ 안전커버
이커버를열면비상정지와같은상태가되어 ,기계가동작을멈추게됩니다 .운전중에는이커버를닫은상태로사용해
주시기바랍니다 .
■ 압력표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .압력조정밸브와표시계내의에어다운검출
압력조정버튼에서각각의값이하기의압력을표시하도록하여주십시오 .
ᆞ설정에어압력（상단） ：0.40MPa~0.41Mpa
ᆞ에어다운검출압력（하단） ：0.33MPa
■ 헤드부
선단에장착된노즐로부품의흡착
•
탑재를합니다 .기판마크인식과티칭을하기위한피듀셜카메라도탑재되어있습니
다 .( 본장「3.헤드부」참조 )
■ 정면 좌측하부 커버내부
에어공급 / 배출스위치및USB 포트가있습니다 .
■ 메인스위치
기계의전원을ON/OFF 하기위한스위치입니다 .오른쪽으로돌리면전원이ON 됩니다 .
c
주의
전원을다시켤경우에는 ,약2 초이상기다린후에켜주십시오 .
■ 피더세트부
주로테이프피더를세팅합니다 .상세한내용은「4.1피더플레이트로부터공급」을참조해주십시오 .
■ 테이프 릴 홀더 ( 옵션 )
피더세팅부의앞쪽에설치해서 ,부품캐리어테이프를감고있는테이프릴을수납합니다 .
■ 기기간 접속 커넥터 ( 기기간 입출력 신호 )
마운터는 ,후공정기에서신호를받으면기판을내보내고 ,다른기판을받기위해전공정기로신호를보냅니다 .
NEXTINTERFACE커넥터는후공정기와접속하고 ,PREVIOUSINTERFACE커넥터는전공정기와접속합니다 .
표준인우→좌의기판흐름의경우 ,본체의뒤쪽우측커버내에PREVIOUSINTERFACE 가 ,본체의뒤쪽좌측커버내에
NEXTINTERFACE 가배치되어있습니다 .
