2-16
2

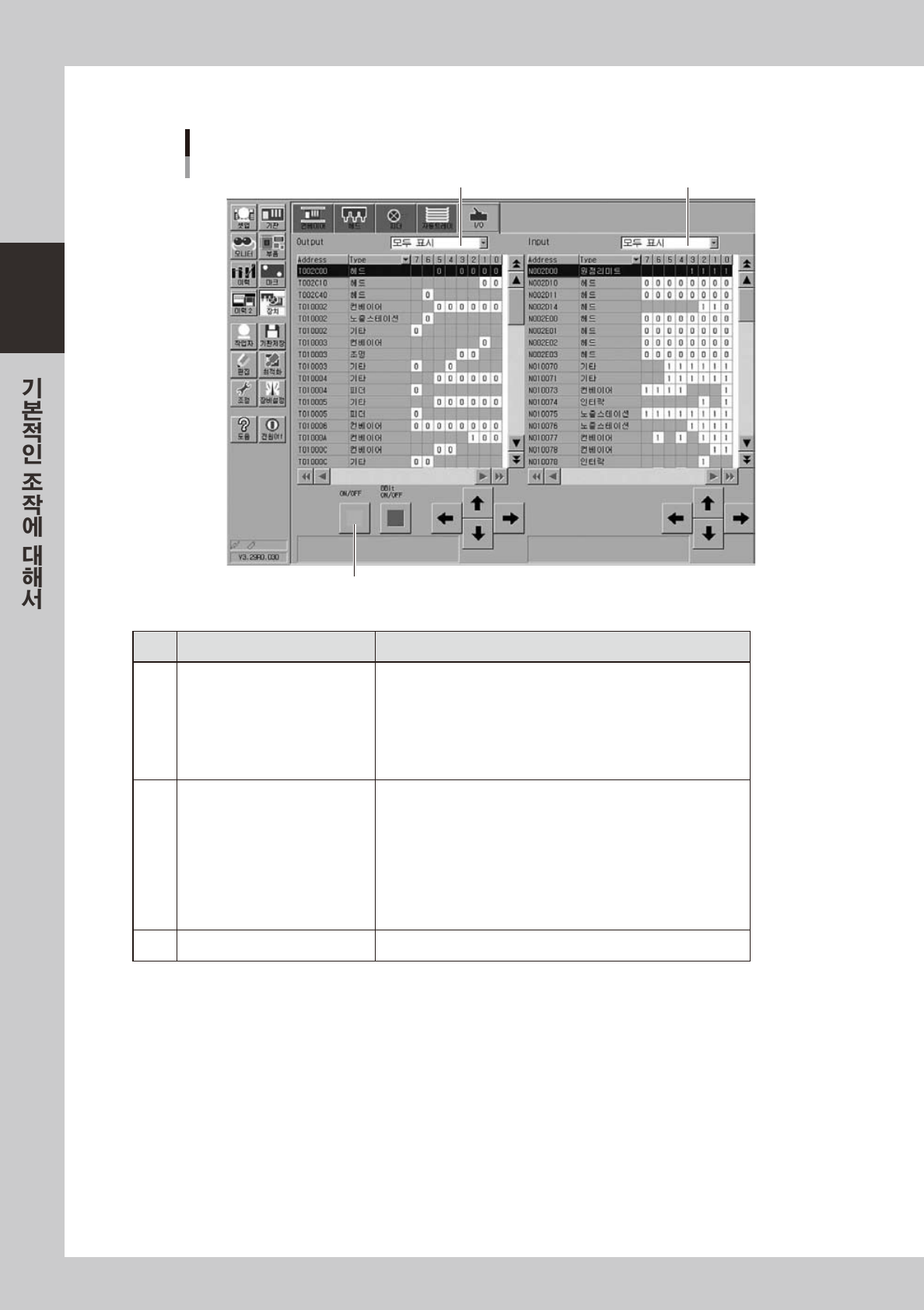

■ I/O 수동조작
「장치」ー「I/O」화면
1 2
3
2 8211-N8-0 0
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•노즐스테이션
•
조명
•
컨베이어
•
헤드
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
피더
•노즐스테이션
•
컨베이어
• 조명
•
헤드
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
2-17
2
3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .기본적인흐름은다음그림과같습니
다.
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
기계의 전원스위치를 OFF 한다
시작전 점검을 한다
원점복귀를 실행한다
오퍼레이터를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드되어
원점복귀 화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
셋업화면이 표시된다
기계의 전원스위치를 ON으로 한다
27201- N8-0 0
2-18
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
에어 장비정면좌측하부의에어압력계의상단값이0.40~0.41Mpa 로되어있을것 .
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
피더
피더플레이트에확실히고정되어서 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .컨베이어아래에푸쉬업핀등의유니트가끼어있지않을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더부착 ,버핑동작의상태가양호할것 .
A T S 1 5（옵 션）
팔레트스테이지상에팔레트가없을것 .도어가닫혀있을것 .
도어스위치가「CLOSE」로되어있을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상정지중은
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동범위 내에 넣지말아 주십시오 .
