제 2 장 기본적인 조작에 대해서
목차
1. 조작전에 2-1
1.1 비상정지의 해제방법 2-1
1.2 에러의 클리어 방법 2-2
1.3 대표적인 에러와 대처방법 2-3
2. 조작화면과 각종버튼 2-8
2.1 조작화면의 기본구성 2-8
2.2 셋업화면 2-11
2.3 장치화면 2-12
3. 장비의 기동과 종료 2-17
3.1 시작전 점검을 한다 2-18
3.2 장비를 기동한다 2-19
3.3 워밍업을 실행한다 2-21
3.4 컨베이어의 셋업을 실행한다 2-23
3.4.1 작업의흐름 2-24
4. 부품공급 장치의 준비 2-26
4.1 테이프의 세팅 2-26
4.2 테이프 전송피치 설정 2-31
4.2.1 마운터에서실행할경우 2-31
4.2.2 각스테이션에서실행할경우 2-33
4.3 트레이부품의 세팅 2-35
4.3.1 부품트레이를팔레트에세팅한다 2-35
4.3.2 팔레트를ATS15 에세팅한다 2-36
5. 실장기측의 설정 2-37
5.1 부품 공급형태의 설정 2-37
5.2 동작확인 2-41
2-1
2
1. 조작전에
장비의비상정지해제와에러클리어방법을설명합니다 .기계를조작하기전에읽으시기바랍니다 .
■ 기계조작상의 주의사항
•
가동중에에어를OFF 하지말아주십시오 .제어되지않고동작하므로 ,오동작할우려가있습니다 .
•
보수작업을실행하기전에 ,반드시실린더내에공기압이남아있지않는것을확인해주십시오 .
■ 정전시의 주의사항
자동운전중에정전이된경우 ,재통전후의오동작을방지하기위해 ,메인스위치를OFF 로해두십시오 .
또 ,기판등이장비내에남아있을경우에는 ,꺼내어주십시오 .
1.1 비상정지의 해제방법
비상정지를 해제할 때는 아래와 같은 순서로 하시기 바랍니다 .
1
비상정지 버튼을 원상태로 되돌립니다 .
비상정지버튼이눌러져있는경우 ,오른쪽으로돌려서해제해주시기바랍니다 .
2
안전을 확인합니다 .
비상정지해제후의운전에대비해서 ,주위의안전을확인해주시기바랍니다 .
3
「READY」버튼을 누릅니다 .
「READY」버튼을눌러서서보 ON 의상태로합니다 .
c
주의
「READY」버튼은좌측의「ACTIVE」버튼이ON 으로되어있어야작동합니다 .

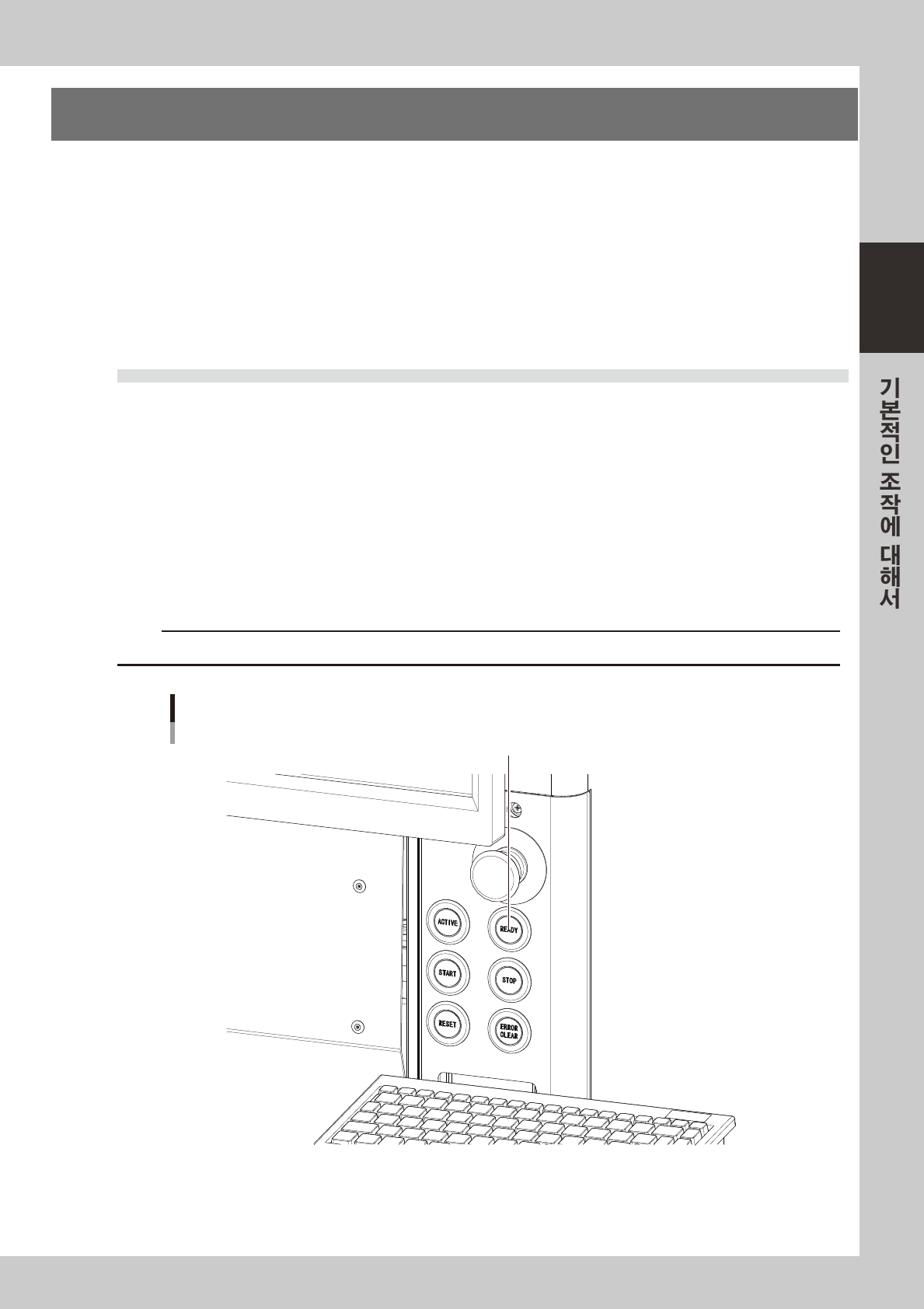

오퍼레이션 패널 버튼
이 버튼을 눌러서 서보ON 상태로 한다
27200 - N8 - 0 0
4
표시를 확인합니다 .
표시등의적색램프가꺼지고조작화면의좌측상단 ( 스테이터스에리어 ) 의비상정지표시가꺼진것을
확인하시기바랍니다 .
2-2
2
1.2 에러의 클리어 방법
에러가 발생하면 버저가 울리고 경고화면이 표시됩니다 . 에러를 클리어할 때는 아래와 같은 순서로 하시기
바랍니다 .
1
버저를 멈춥니다 .
화면상의[ 버저오프 ] 버튼을눌러서버저를OFF 해주십시오 .
2
에러의 내용을 확인합니다 .
에러화면의하단에에러내용이표시되어있으므로 ,메모등의방법을이용해서확인해주시기바랍니
다.
3
에러화면을 클리어합니다 .
화면상의[ 에러클리어 ] 버튼또는오퍼레이션패널의[ERRORCLEAR] 버튼을눌러서에러화면을
클리어해주십시오 .
4
표시를 확인합니다 .
표시등의황색램프가꺼지고 ,조작화면의스테이터스에리어의왼쪽위에에러표시가꺼진것을확인하
시기바랍니다 .
