4. 부품공급부
피더세팅부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위한전원커넥터나에어커
넥터가장착되어있습니다 .YC8 은옵션으로자동트레이체인저 (ATS15) 를사용할수도있습니다 .
4.1 피더 플레이트로부터 공급
테이프피더 , 스틱피더는 14 연 (X2) 피더플레이트 상에 장착해서 , 마운터에서 공급되는 전원에 의해 구동합
니다 .
YC8 피더 장착부
14연 고정 피더플레이트
안전커버
에어 커넥터
전원 커넥터
전원 커넥터 (Dump Station용)
14연 피더플레이트
2710 7-N 8- 0 0
전원커넥터
스틱피더등의옵션기기용전원커넥터입니다 .또 ,「DUMP」의스티커가부착되어있는부위는DumpStation 전용입니
다.
에어커넥터
에어건등의옵션기기용에어커넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를옵션기기에공급합니
다.
■ 각 헤드와 세팅번호
헤드부의형상과X 축가동범위관계상 ,각헤드에는사용할수없는피더가있습니다 .장비의각헤드로사용가능한
피더세팅번호는다음과같습니다 .
타입 구성 헤드 장착가능 범위 장착가능 수
14 연고정
X2
1
14
15
28
1 1~19
8mm 피더로
환산해서28 개
2 8~28
n
요점
부품정보의 피더위치 계산을 티칭 또는 상대티칭으로 설정한 경우는 , 상기와 다를 경우가 있습니다 .
1-10
1
4.2 트레이 체인저로부터 공급 (ATS15)
트레이 체인저 (ATS15) 의 각부의 명칭과 기능에 대해서 설명합니다 .

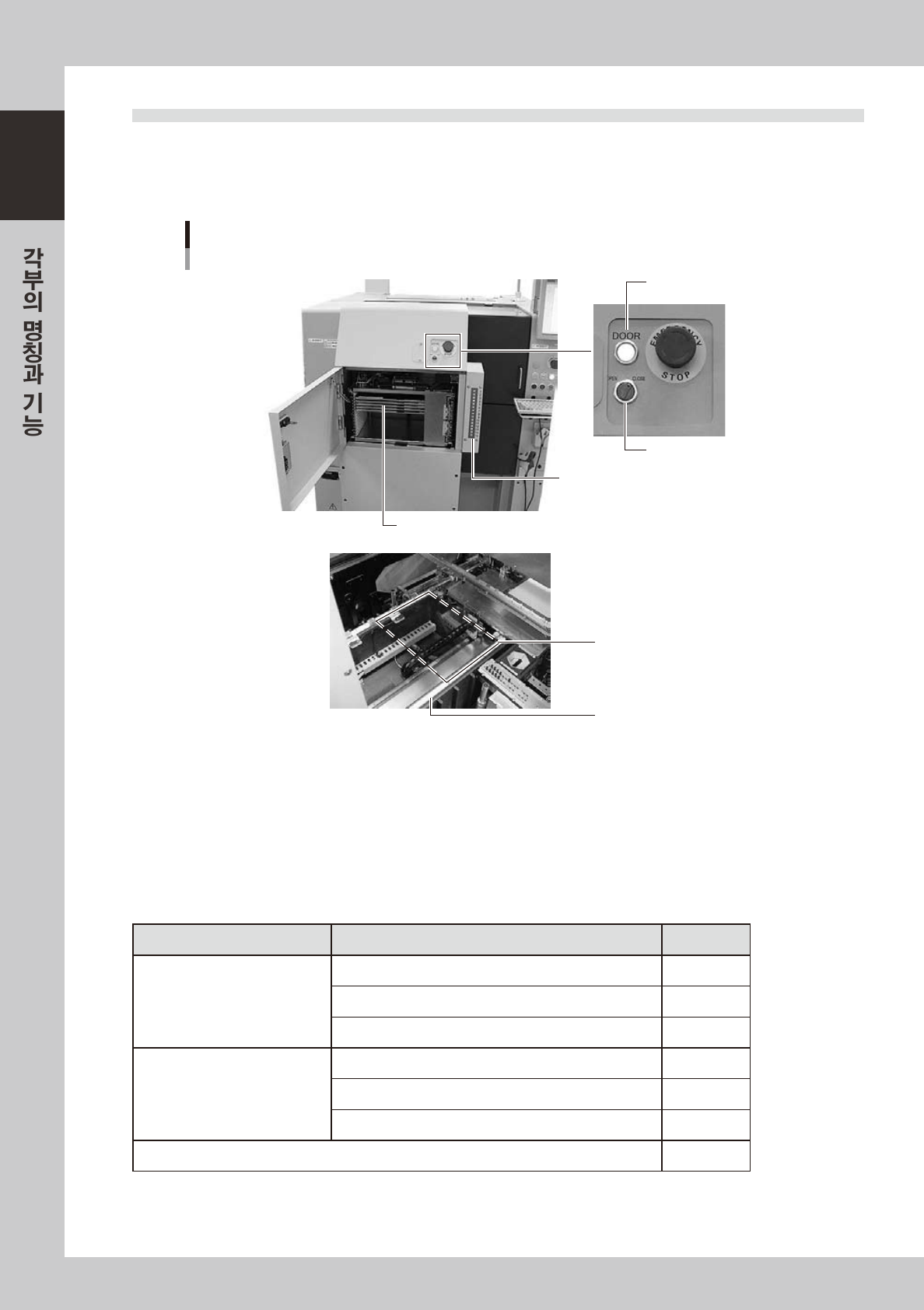

4.2.1 ATS15 본체
트레이체인저 본체
ATS15
팔레트 인디케이터
가이드 레일
트레이 고정위치
(작업위치)
도어 스위치
도어 인디케이터
팔레트 (12.5mm피치, 15단)
27108-N8-00
도어 스위치
이스위치를「OPEN」으로설정하면 ,인디케이터가소등하고도어잠금이해제됩니다 .
팔레트 인디케이터
부품정보에서설정된팔레트의번호가점등하고 ,팔레트상의부품이없어지면해당팔레트번호가점멸합니다 .새로운팔
레트를세팅한후 ,점멸하고있는「인디케이터」버튼을눌러서리세트합니다 .
■ 팔레트 인디케이터 점등 패턴
◎ : 점멸● : 점등○ : 소등
팔레트의 상태 부품의 상황 점등상태
1 개의팔레트에1 종류의부품
부품보충완료 ●
부품소진 ◎
부품사용중 (Current) ●
1 개의팔레트에복수종류의부품
팔레트상의모든부품보충완료 ●
팔레트상의모든부품이소진 ◎
복수의부품중에서적어도1 종류가부품소진 ◎
기판데이터에서사용할부품이지정되어있지않다 ○
1-11
1
4.2.2 팔레트
팔레트
부품세팅
팔레트 인출 금구(Pallet extract neck)
장비 본체측
부품 트레이 탑재면
트레이 고정용 마그넷
트레이 (부품)
팔레트 원점
2710 9-N8- 0 0
팔레트 인출 금구 (
Pallet extract neck
)
ATS15 의팔레트의인출후크가이금구를잡아서 ,팔레트를팔레트스테이지로인출하거나 ,ATS15 측에되돌립니다 .
팔레트를매거진에삽입할경우에는 ,이금구를안쪽으로향하게합니다 .
부품 트레이 탑재면
팔레트사이즈가L350XW220 이므로 ,약L325XW195 사이즈의부품트레이까지탑재할수있습니다 .위의사진에서
는 ,이탑재면의왼쪽앞모서리가팔레트원점이됩니다 .
트레이 고정용 마그넷
부품트레이를부품트레이탑재면에고정할때사용합니다 .
■ 부품 트레이의 세팅 예

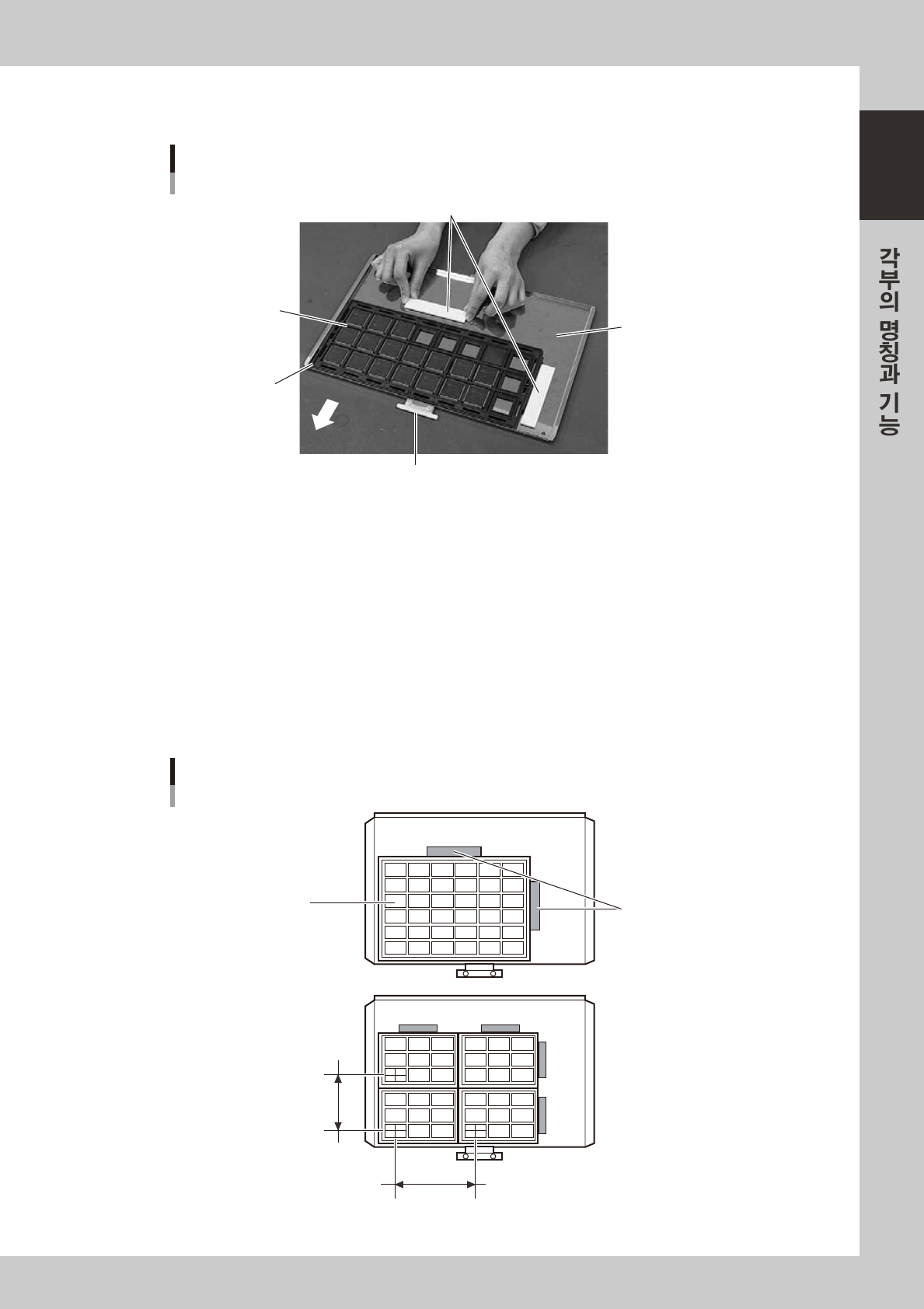

1 장의팔레트에는 ,부품트레이를여러장세팅할수가있습니다 .세팅방법은다음과같습니다 .
부품 트레이의 고정
1장의 경우
여러장의 경우
트레이피치 X
고정용 마그넷
트레이
트레이 피치 Y
27110 -N8- 0 0
