2-31
2
4.2 테이프 전송피치 설정
음 내용 , 장비 설정내의 피피치 지「피더업」으로 설정한 경우의 설 .
4.2.1 운터에서 실행할 경우
1
「피더」화면을 표시합니다 .
리셋람을확인해 ,피를세팅해둡
[ ] 튼을클 ,「피더」탭을선해서 ,피더화면을열어주십 .
2
해당 피더의 테이프 전송피치를 확니다 .
화면의피서확인해주십 .
피치확인
전송피치
28218-N8-00
3
「피더설정」화면을 표합니다 .
프전송피치의설을할피를선 ,[ 피더 ] 을클릭해주십 .
참고
피더 배치 , 피더람의 어느쪽이든 선택가능합니다 .
피더설정 화면
피더일람
피더 배치도
2 8219-N8- 0 0

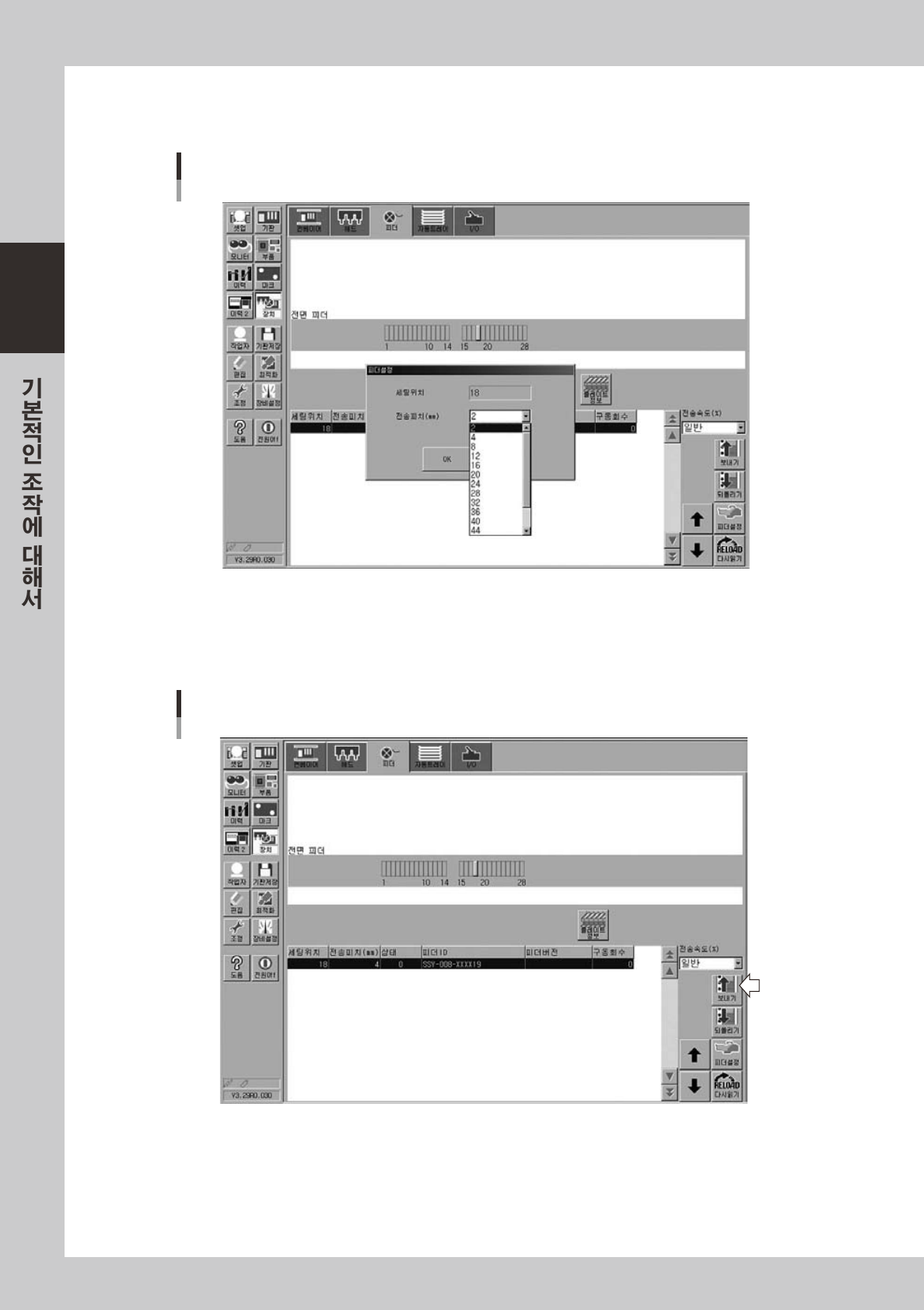

2-32
2
4
테이프 전송피치의 설정을 합니다 .
한부품에맞는전를풀다운메부터선 ,[OK] 튼을클해주십 .
테이프 전송피치 설정
2822 0 -N8 - 0 0
5
테이프 전송을 확니다 .
화면오른쪽아래의[ ] 버튼을클릭해서 ,테프가 ,설정한전송피치로보내지확해주십
시오 .
테이프 전송 확인
2 8221-N8-0 0
2-33
2
4.2.2 각 스테이션에서 실행할 경우
션인 외셋용 전원 스테이션 , 단로 피더에 전공급이 가능하 , 장비에서 떨어진 장소에서도
이프의 전송과 피치를 설정할 수가 있습니 .
n
요점
외셋업용 전원 스테이션에 관한 자세한 내 ,「SS FEEDER」사용자 메뉴얼을 참조해 주시오 .
1
외셋업용 전원 스테이션에 피더를 세팅합니다 .
,외셋용전원스이션의좌측가이드레에세해주 .
2
피더의 테이프 전송피치를 확합니다 .
외셋업용전원스이션의디스플레에표시어있는피치를확해주십 .
피더의 세팅과 테이프 전송 확인
디스플레이 (피치표시)
27214-N8-0 0
3
테이프 전송피치를 설정합니다 .
「UP」버튼또는「DOWN」버튼을눌러 ,세한부품에맞는전로설정한후 ,「SET」버튼을눌
러주십 .
테이프 전송피치의 확인
「SET」「UP」 「DOWN」
27215-N8-0 0
