2-25 2 4 푸쉬업 플레이트 상 에 , 푸 쉬 업 핀을 세팅합니다 . 푸쉬업핀 은자 석에의 해푸쉬 업플레 이 트상 에고정 됩 니 다 .기판의형 태 와사이 즈에따라 서 ,기판의선 단을포함 한기 판전 체 가균일 하 게지 지 되 도록핀 을배치 하 여주십시 오 . 60mm 서포트 핀 푸쉬업 핀 자석 스탠드 2720 4 -N 8- 0 0 c 주의 자 석아 …
2-24
2
3.4.1 작업의 흐름
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어폭을 조정한다
기판을 세팅한다
[컨베이어폭]ON
푸쉬업 핀(옵션)을 배치한다
기판을 고정한다
[푸쉬업]ON
[푸쉬업]OFF
고정상태를 확인한다
기판을 빼낸다
비상정지를 ON 한다
셋업작업의 흐름
컨베이어
2720 3 -N8 -0 0
1
컨베이어폭을 조정합니다 .
셋업할기판데이터가선택된것을확인하고 ,[ 장치 ]-「컨베이어」탭에서[ 컨베이어폭 ] 버튼을눌러주
십시오 .대화창이표시되면 ,변경후의컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
e
2
장비를 비상정지 상태로 하고 커버를 오픈합니다 .
3
기판을 컨베이어에 세팅합니다 .
2-25
2
4

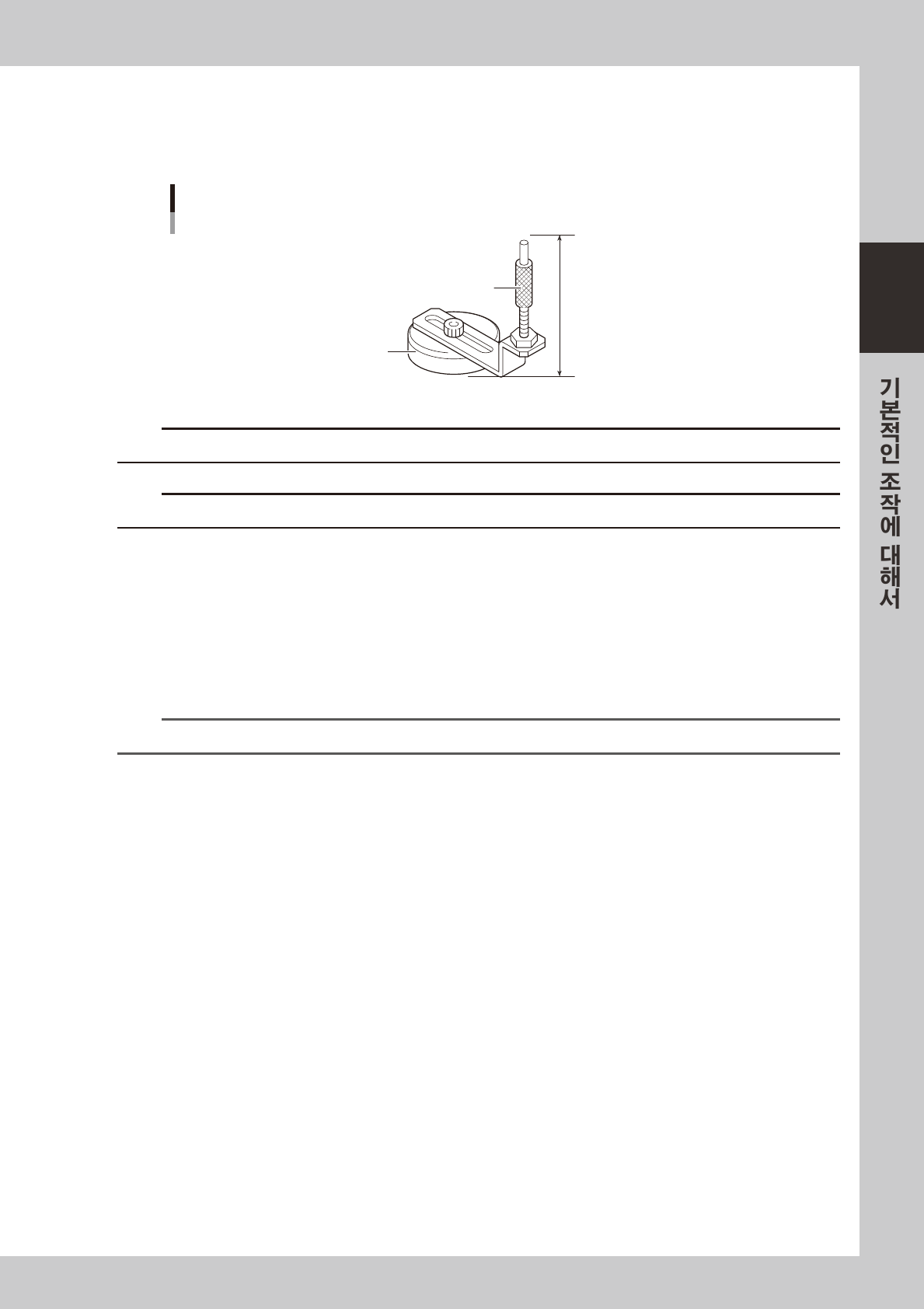

푸쉬업 플레이트 상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업핀은자석에의해푸쉬업플레이트상에고정됩니다 .기판의형태와사이즈에따라서 ,기판의선
단을포함한기판전체가균일하게지지되도록핀을배치하여주십시오 .
60mm
서포트 핀
푸쉬업 핀
자석 스탠드
2720 4-N 8-0 0
c
주의
자석아랫면부터핀샤프트의선단까지의높이는 ,60mm 로세팅되어있으므로변경하지마십시오 .
c
주의
푸쉬업플레이트가상승했을때에 ,푸쉬업핀을컨베이어레일및다른부품과간섭하지않는위치에세팅하여주십시오 .
5
푸쉬업 플레이트를 올립니다 .
안전을확인하고 ,컨베이어화면의[ 푸쉬업 ]버튼을누릅니다 .푸쉬업플레이트가상승하여기판이고
정됩니다 .
6
기판의 고정상태를 확인합니다 .
기판이균일하게지지되어있는지확인합니다 .기판을가볍게두드리거나 ,기판의휨상태를체크하여
주십시오 .기판이휘지않고균일하게지지되어있으면적정합니다 .
참고
기판의 종류별로 푸쉬업 핀의 위치를 나타내는 표시（스티커 , 매직 등）를 푸쉬업 플레이트에 붙여두면 편리합니다 .
7
컨베이어에서 기판을 꺼냅니다 .
컨베이어화면의[ 푸쉬업 ]버튼을눌러서푸쉬업플레이트를내립니다 .
2-26
2
4. 부품공급 장치의 준비
4.1 테이프의 세팅
c
주의
테이프의세팅은반드시 ,외셋업용전원스테이션 ( 옵션 ) 을사용해서실행해주십시오 .마운터상에서의테이프세팅은실행할
수없습니다 .
1
피더를 세팅합니다 .
피더를외셋업용전원스테이션의좌측에세팅해주십시오 .
피더의 세팅
핸들
피더 세팅 스테이션
27205-N8- 00
2
테이프가이드 ASSY 를 들어 올립니다 .
테이프가이드프론트레버를들어올리면서앞쪽으로젖히고 ,테이프가이드ASSY 를들어올려주십시
오.
테이프가이드 ASSY 들어올리기
테이프가이드 ASSY
테이프가이드 프론트 레버
2720 6- N8- 0 0
