제 3 장 생산의 시 작 과 종료 목차 1 . 생산 을 시작한 다 3- 1 1 . 1 「도중 부 터 운 전」을 사 용한다 3- 6 1 . 1 . 1 저 장되 어있 는데 이터읽 기 3- 7 1 . 1 .2 탑 재플래 그의편 집 3- 7 2. 생산 을 종료하 고 전 원을 OFF 한 다 3- 8 3. 생산 중의 모니터 표 시 3 - 1 0 3 .1 생 산 3 -1 0 3.2 전 체…
2-41
2
5.2 동작확인
■ 테이프 피더의 동작확인
1
피더 화면을 표시합니다 .
[ 장치 ] 버튼을누르고「피더」탭을선택해서피더화면을표시해주십시오 .
2
피더를 선택하고 , 동작을 확인합니다 .
1. 동작확인할피더를피더배치도 ,또는피더일람에서선택합니다 .
2. 화면우측아래의[ 보내기 ] 버튼을클릭해서 ,테이프가정확하게보내지는지확인합니다 .
피더화면
피더선택
피더일람
[보내기]버튼
피더 배치도
28229 -N8 - 0 0
n
요점
4mm 피치 이상의 피더를 세팅한 경우는 , 부품의 선두와 위치를 확인해 주십시오 .
■ 트레이체인저의 동작확인
1
「자동트레이」화면을 표시합니다 .
[ 장치 ] 버튼을클릭하고「자동트레이」탭을선택해서 ,트레이체인저화면을표시해주십시오 .
2
트레이를 인출해서 확인합니다 .
[ 팔레트세팅 ] 버튼을눌러서 ,팔레트가정확하게인출되는지확인해주십시오 .
트레이체인저 화면
팔레트 선택
팔레트 번호를 입력한다
[팔레트 세팅]버튼
28230-N8 - 0 0
3-1
3

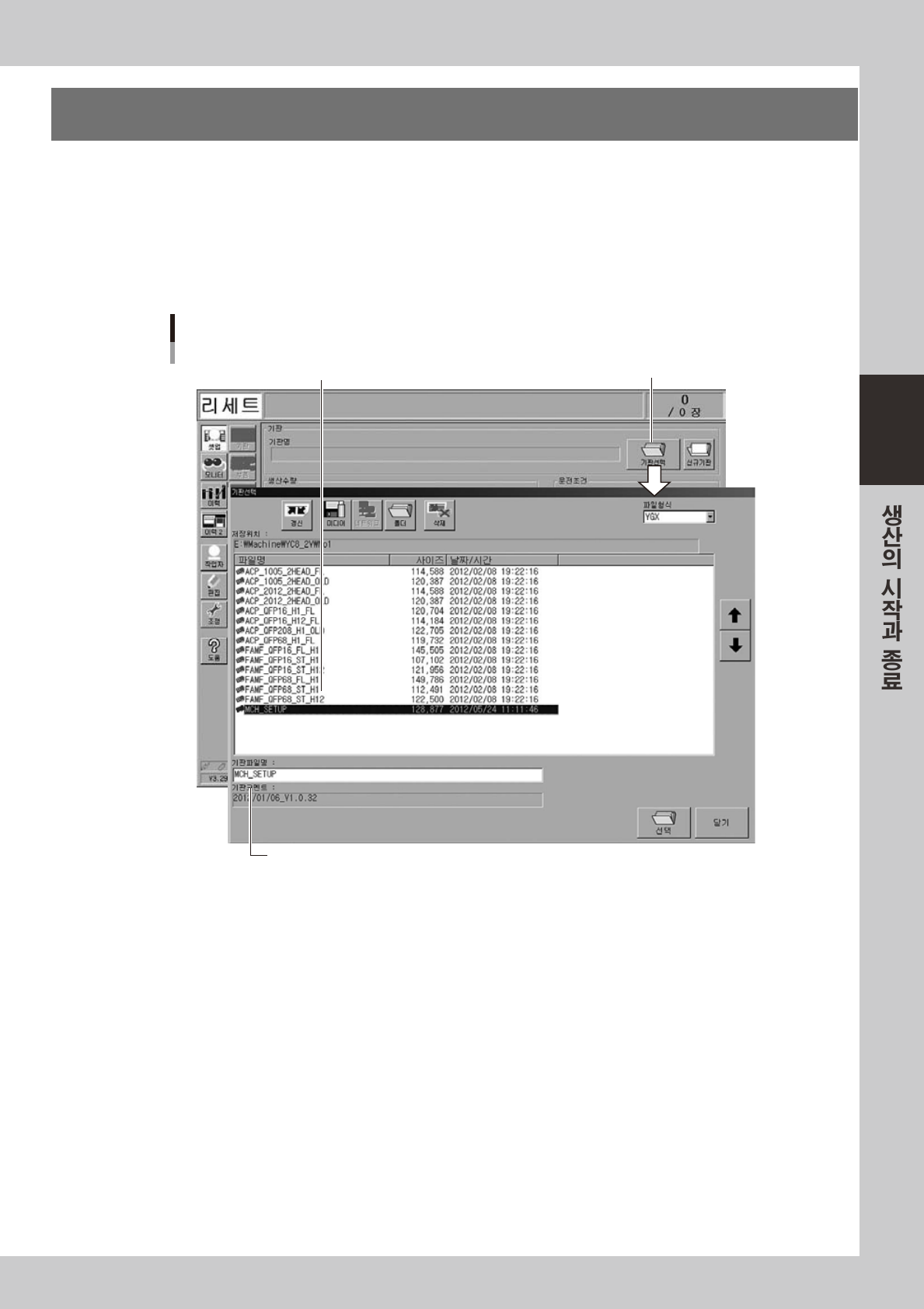

1. 생산을 시작한다
여기에서는이미등록되어있는기판데이터를선택해서 ,부품을실장하는방법을설명합니다 .
1
기판데이터를 선택합니다 .
1. 기판데이터가미선택인경우에는셋업화면의[ 기판선택 ] 버튼을누르고 ,등록되어있는기판데이터
를표시합니다 .
2. 생산할기판명에커서를맞추고 ,[ 선택 ] 버튼을누릅니다 .선택한기판데이터가읽혀집니다 .
[기판선택]버튼
선택된 기판명이 표시된다
등록되어 있는 기판리스트에서 선택한다
기판명의 선택
28300 - N8 - 0 0
