1-3
1
■ 표시등
현재장비의상태를녹 / 황 / 적색또는녹 / 백 /청색등으로표시합니다 .( 옵션으로2 종류의패턴에서색을선택 )
상태 예 녹색 적/백 황/청
워밍업 ,자동운전중 점등
비상정지시 점등
시스템계열에러발생시
버저ON
•
오버커런트
•
2 차리미트오버
점등
운전 ,기판데이터계열에러발생시
버저ON
•
흡착에러 ,인식에러
•
데이터체크에러등
점등
부품사용불능상태
•
부품소진 ,TC 도어 Open등 점멸
■ 버저
장비의이상이나에러발생등을버저로알려줍니다 .( 버저에장착된링을좌우로돌려서음량을조절할수있습니다 .)
■ 안전커버
이커버를열면비상정지와같은상태가되어 ,기계가동작을멈추게됩니다 .운전중에는이커버를닫은상태로사용해
주시기바랍니다 .
■ 압력표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .압력조정밸브와표시계내의에어다운검출
압력조정버튼에서각각의값이하기의압력을표시하도록하여주십시오 .
ᆞ설정에어압력（상단） ：0.40MPa~0.41Mpa
ᆞ에어다운검출압력（하단） ：0.33MPa
■ 헤드부
선단에장착된노즐로부품의흡착
•
탑재를합니다 .기판마크인식과티칭을하기위한피듀셜카메라도탑재되어있습니
다 .( 본장「3.헤드부」참조 )
■ 정면 좌측하부 커버내부
에어공급 / 배출스위치및USB 포트가있습니다 .
■ 메인스위치
기계의전원을ON/OFF 하기위한스위치입니다 .오른쪽으로돌리면전원이ON 됩니다 .
c
주의
전원을다시켤경우에는 ,약2 초이상기다린후에켜주십시오 .
■ 피더세트부
주로테이프피더를세팅합니다 .상세한내용은「4.1피더플레이트로부터공급」을참조해주십시오 .
■ 테이프 릴 홀더 ( 옵션 )
피더세팅부의앞쪽에설치해서 ,부품캐리어테이프를감고있는테이프릴을수납합니다 .
■ 기기간 접속 커넥터 ( 기기간 입출력 신호 )
마운터는 ,후공정기에서신호를받으면기판을내보내고 ,다른기판을받기위해전공정기로신호를보냅니다 .
NEXTINTERFACE커넥터는후공정기와접속하고 ,PREVIOUSINTERFACE커넥터는전공정기와접속합니다 .
표준인우→좌의기판흐름의경우 ,본체의뒤쪽우측커버내에PREVIOUSINTERFACE 가 ,본체의뒤쪽좌측커버내에
NEXTINTERFACE 가배치되어있습니다 .
1-4
1

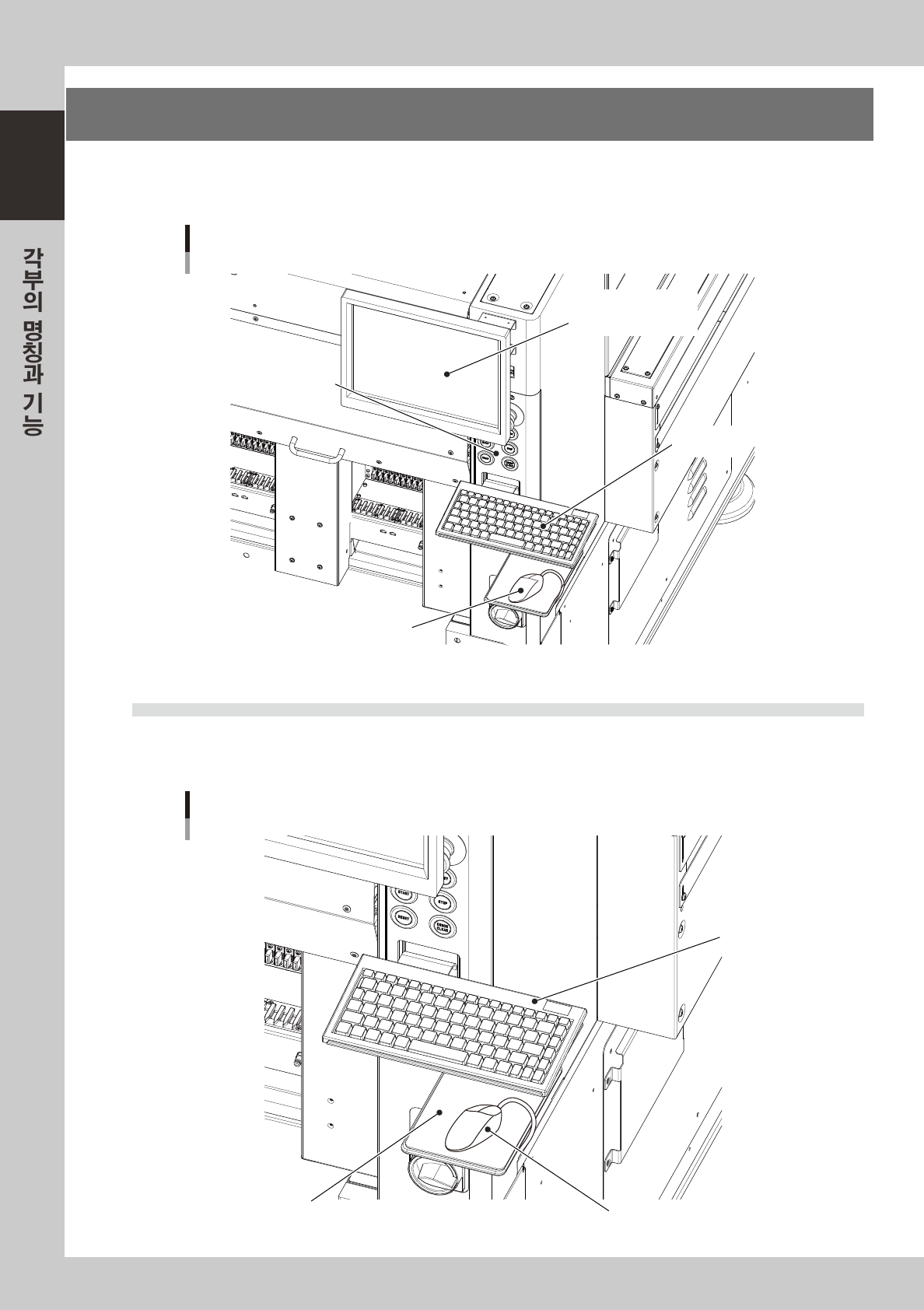

2. 조작
•
입력부
본장비의정면과후면 ( 후면은옵션사양 ) 에조작과데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마
우스가장착되어있습니다 .이들의기능에대해설명합니다 .
마우스
조작・입력부
오퍼레이션 디스플레이
(터치패널은 옵션）
오퍼레이션 패널버튼
키보드
27102-N8-0 0
2.1 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사용하기 위한 키보드와 마우스가 표준 장착되어 있습니다 . 화면상의 아
이콘 버튼과 파라미터 항목을 선택할 때에는 마우스 커서를 맞추고 마우스의 왼쪽버튼을 누릅니다 .
키보드와 마우스
마우스
마우스 패드
키보드
27103- N8-00
1-5
1

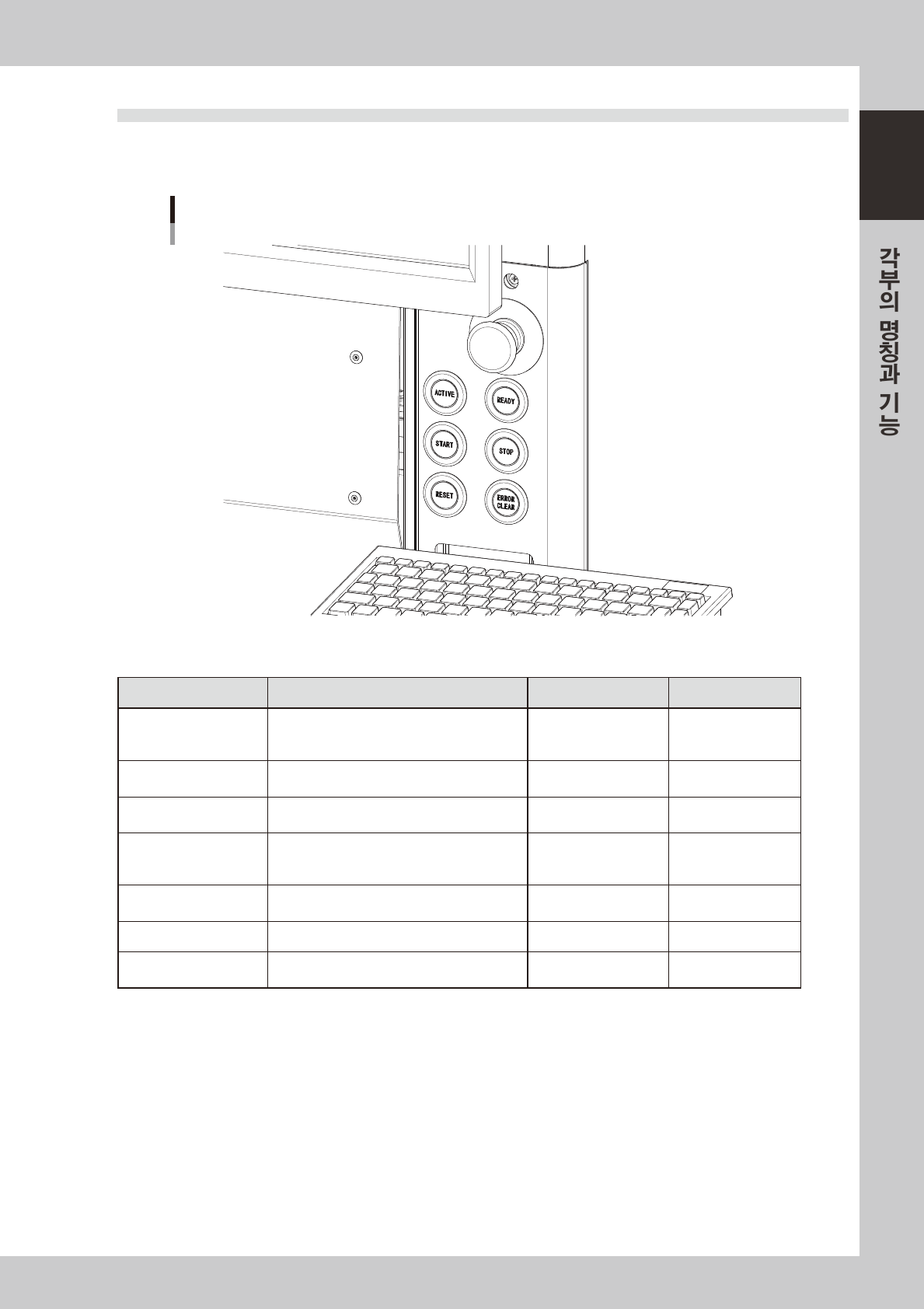

2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면 ( 후면은 옵션 ) 에 배치되어 있으며 장비를 조작할 때에 자주
사용하는 명령을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .
오퍼레이션 패널버튼
2710 4 -N8- 0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE(ATS15 장착시 )
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ조작권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ일반운전시 ,정지시 ᆞ RESET 완료시
START( 녹 ) 기판데이터에따라부품의실장을합니다 . ᆞ정지 시
ᆞ일반운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP( 적 / 백 )
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ일반운전시 ᆞ에러발생시
ERRORCLEAR( 황 / 청 ) 에러발생시의버저와화면을클리어합니다 . ᆞ일반운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
