2-37
2
5. 실장기측의 설정
피더의설치와트레이체인저의세팅이완료되면 ,실장기측의설정을할필요가있습니다 .
5.1 부품 공급형태의 설정
「부품」-「기본」정보 화면의「부품공급형태」및「테이프 종류」를 설정합니다 .
1
기판선택 화면을 표시합니다 .
[ 셋업 ] 버튼을클릭해서 ,셋업화면을열고 ,[ 기판선택 ] 버튼을클릭합니다 .
셋업화면
[기판선택]버튼
[기판선택]버튼
28222-N8- 00
2
기판을 선택합니다 .
기판리스트에서해당기판을선택하여 ,[ 선택 ] 버튼을클릭합니다 .
「기판선택」화면
등록되어 있는 기판데이터 리스트로부터 선택한다
28223 -N8 - 0 0
2-38
2
3
부품데이터 화면을 표시해서 , 부품을 선택합니다 .
[ 부품 ] 버튼을클릭해서부품데이터화면을열고 ,화면상부의부품리스트에서대상부품을선택해주
십시오 .
부품데이터 화면
2822 4 -N8 - 0 0
4
기본정보 화면을 선택합니다 .
「기본」탭을클릭해서기본정보화면을선택합니다 .
5
「부품 공급형태」를 설정합니다 .
「D부품공급형태」의입력란을더블클릭후풀다운메뉴의「테이프 ,스틱 ,트레이」중에서사용할부품
공급형태를선택해주십시오 .
부품데이터 화면
부품공급형태
「D 부품공급형태」
28225-N8-00
c
주의
「D부품공급형태」의벌크는현재사용할수없습니다 .
2-39
2
■ 테이프 부품의 경우
6

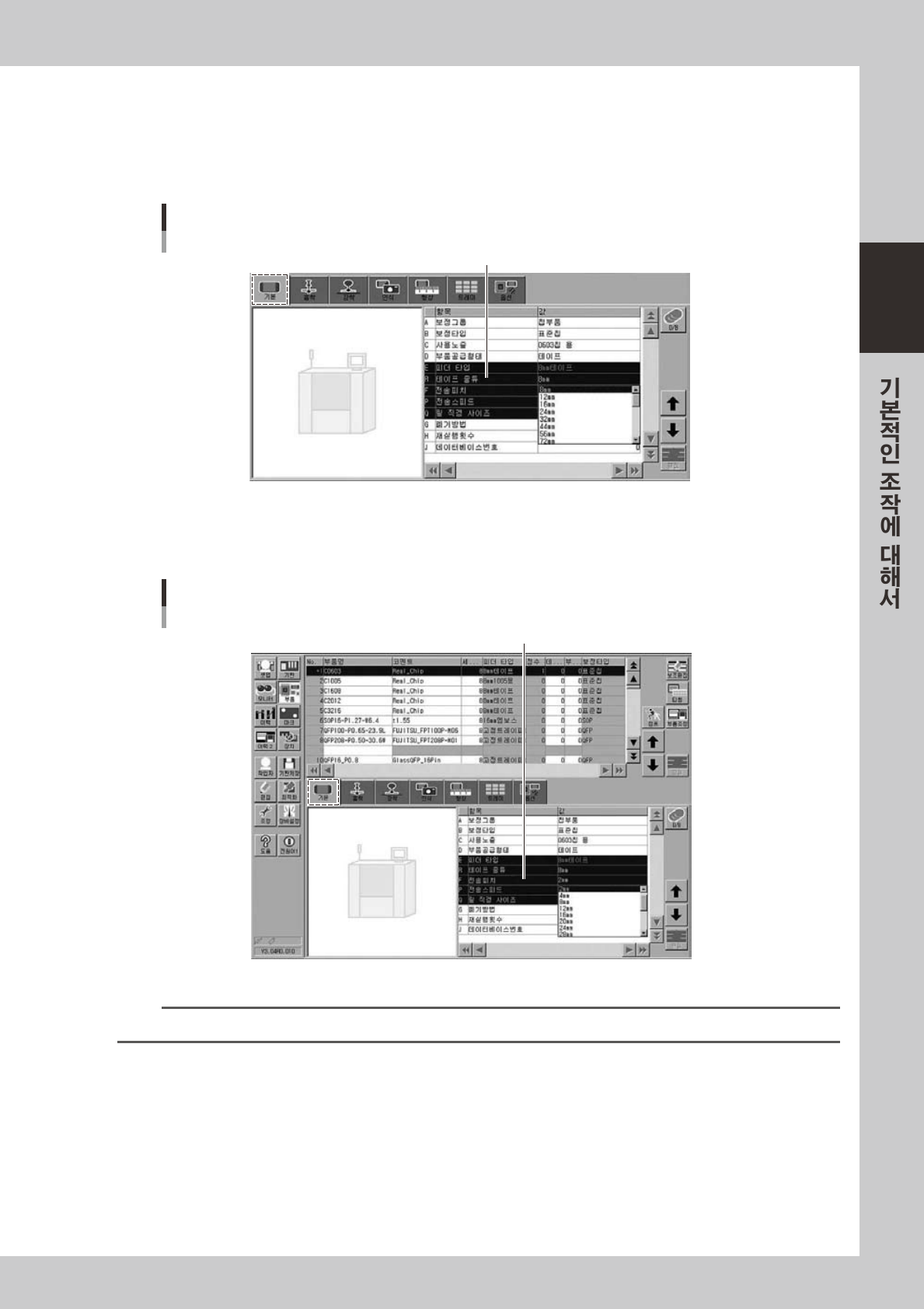

「테이프 종류」를 설정합니다 .
「R테이프종류」를선택하고 ,입력란을더블클릭해서풀다운메뉴에서사용할테이프종류를선택합니
다 .부품공급형태를변경하면 ,테이프종류도같이바뀌므로 ,설정을수정해주십시오 .
부품데이터 화면
테이프 종류
「R 테이프 종류」
28226-N8-00
7
「전송피치」를 설정합니다 .
「F전송피치」를선택하고 ,입력란을더블클릭해서풀다운메뉴의전송피치량에서설정할전송피치를선택해주십시오 .
부품데이터 화면
전송피치
「F 전송피치」
28227-N8 - 0 0
n
요점
장비설정의「옵션설정」-「운용」-「피더피치 지정」이「피더셋업」으로 설정되어 있을 경우 , 이 파라미터는 표시되지 않습니다 .
