3.4 컨베이어의 셋업을 실행한다
생산기판을 변경함에 따라 , 그 기판에 맞춰서 컨베이어 유니트를 조정하거나 , 사용할 피더를 준비해야 합니
다 . 여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
기판고정 방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판플랩에끼워서고정합니다 .
기판의틀이외는푸쉬업핀을사용해서기판을지탱합니다 .
기판고정 방법

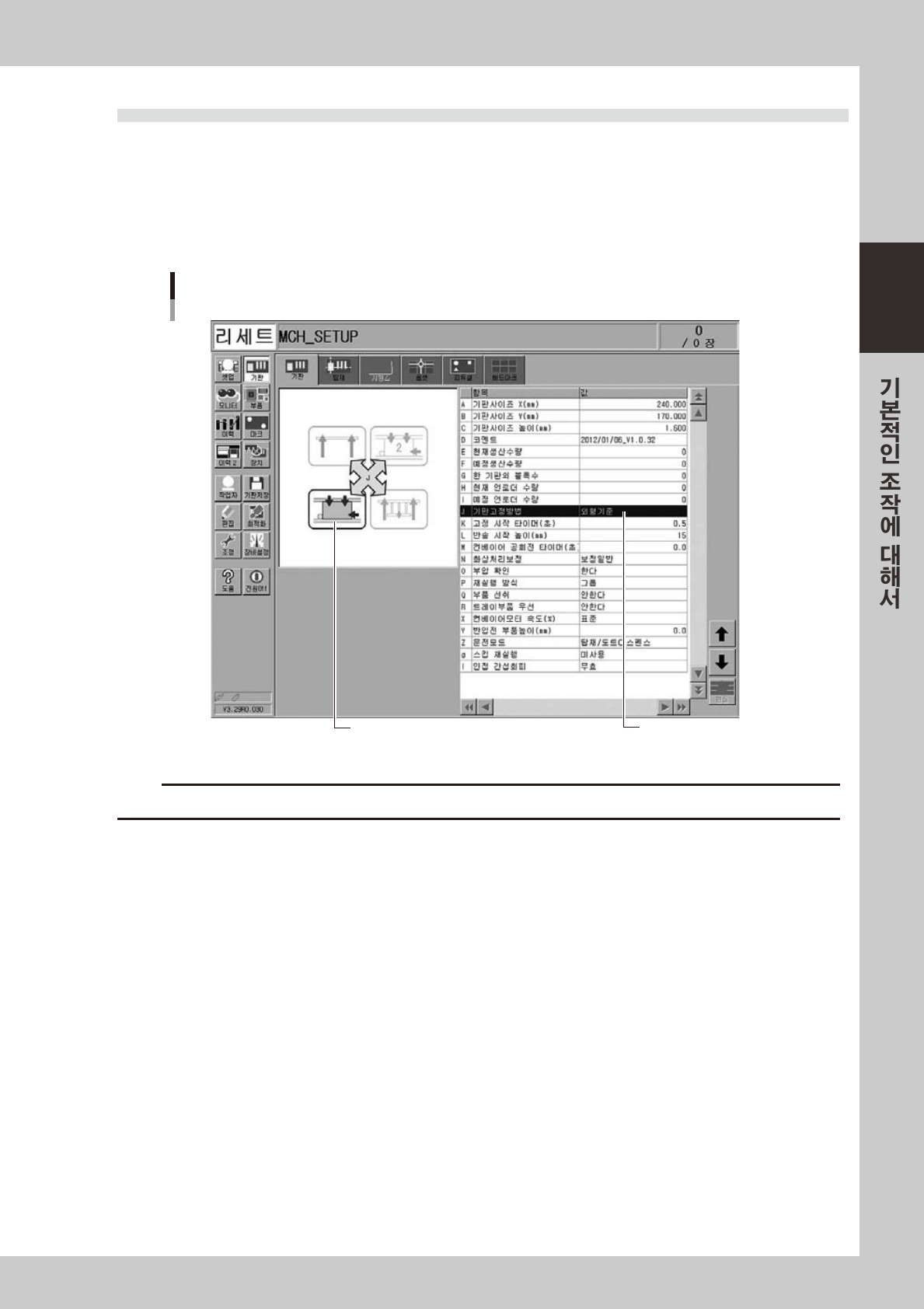

기판고정 방법의 확인
기판고정 이미지
28217- N8 - 00
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
2-24
2
3.4.1 작업의 흐름
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어폭을 조정한다
기판을 세팅한다
[컨베이어폭]ON
푸쉬업 핀(옵션)을 배치한다
기판을 고정한다
[푸쉬업]ON
[푸쉬업]OFF
고정상태를 확인한다
기판을 빼낸다
비상정지를 ON 한다
셋업작업의 흐름
컨베이어
2720 3 -N8 -0 0
1
컨베이어폭을 조정합니다 .
셋업할기판데이터가선택된것을확인하고 ,[ 장치 ]-「컨베이어」탭에서[ 컨베이어폭 ] 버튼을눌러주
십시오 .대화창이표시되면 ,변경후의컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
e
2
장비를 비상정지 상태로 하고 커버를 오픈합니다 .
3
기판을 컨베이어에 세팅합니다 .
2-25
2
4
푸쉬업 플레이트 상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업핀은자석에의해푸쉬업플레이트상에고정됩니다 .기판의형태와사이즈에따라서 ,기판의선
단을포함한기판전체가균일하게지지되도록핀을배치하여주십시오 .
60mm
서포트 핀
푸쉬업 핀
자석 스탠드
2720 4-N 8-0 0
c
주의
자석아랫면부터핀샤프트의선단까지의높이는 ,60mm 로세팅되어있으므로변경하지마십시오 .
c
주의
푸쉬업플레이트가상승했을때에 ,푸쉬업핀을컨베이어레일및다른부품과간섭하지않는위치에세팅하여주십시오 .
5
푸쉬업 플레이트를 올립니다 .
안전을확인하고 ,컨베이어화면의[ 푸쉬업 ]버튼을누릅니다 .푸쉬업플레이트가상승하여기판이고
정됩니다 .
6
기판의 고정상태를 확인합니다 .
기판이균일하게지지되어있는지확인합니다 .기판을가볍게두드리거나 ,기판의휨상태를체크하여
주십시오 .기판이휘지않고균일하게지지되어있으면적정합니다 .
참고
기판의 종류별로 푸쉬업 핀의 위치를 나타내는 표시（스티커 , 매직 등）를 푸쉬업 플레이트에 붙여두면 편리합니다 .
7
컨베이어에서 기판을 꺼냅니다 .
컨베이어화면의[ 푸쉬업 ]버튼을눌러서푸쉬업플레이트를내립니다 .
