4.3.2 팔레트를 ATS15 에 세팅한다
1
ATS15 의 도어를 오픈합니다 .
도어스위치를「OPEN」으로하면 ,도어잠금이해제됩니다 .도어스위치의램프가소등된것을확인하
고 ,도어를열어주십시오 .
2
팔레트 누름대를 오픈합니다 .
우측에있는팔레트누름대를열어주십시오 .
3

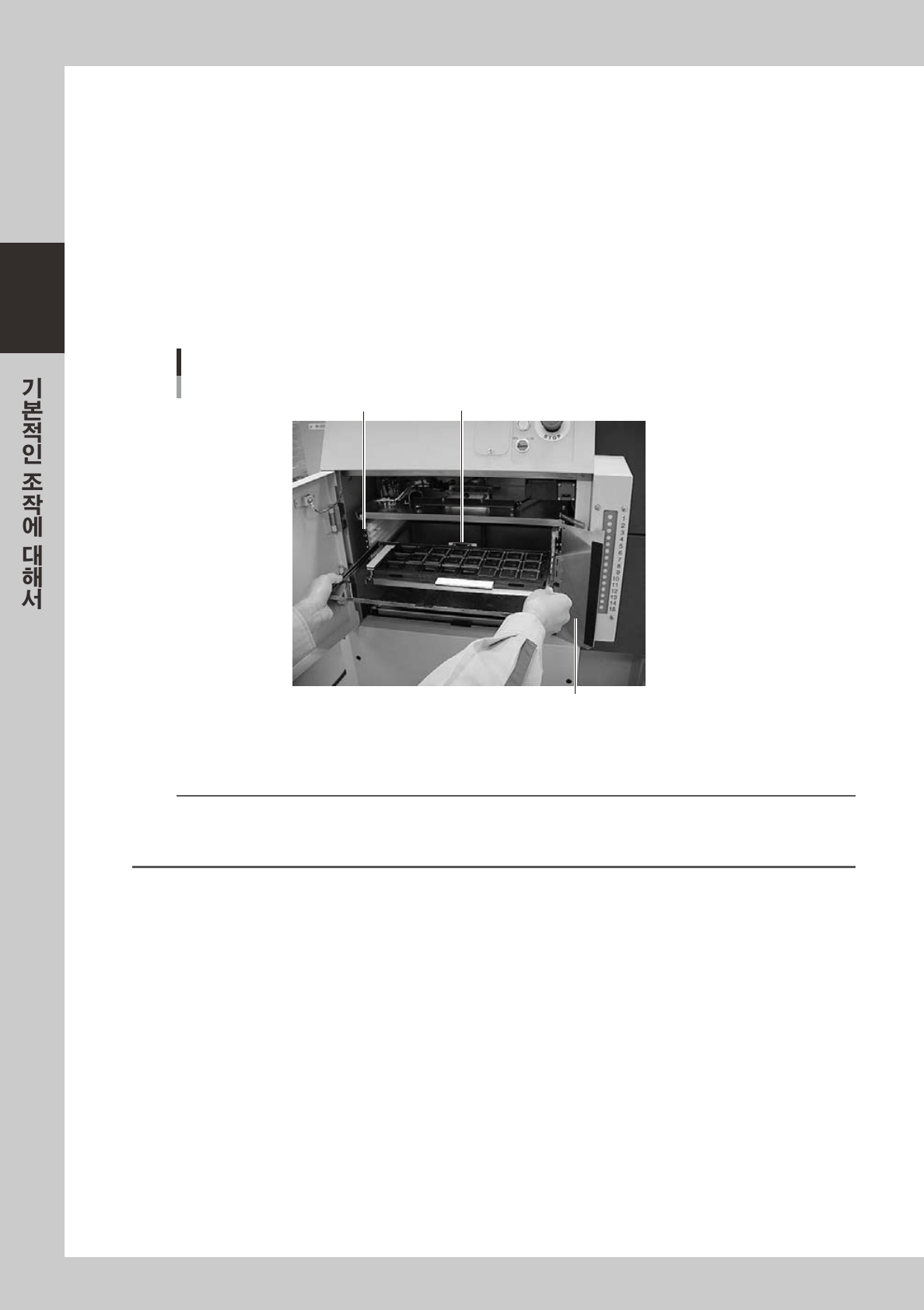

팔레트를 삽입합니다 .
팔레트의인출금구를안쪽으로해서 ,정확한위치의단에수평하게삽입해주십시오 .
팔레트의 삽입
팔레트 인출 금구
팔레트 누름대
단수 표시
27219-N8- 0 0
4
필요한 팔레트를 정확한 위치의 단에 모두 삽입합니다 .
n
요점
• 양 사이드에는 팔레트 삽입단을 틀리지 않도록 , 단수를 나타내는 검은색과 은색의 번호가 쓰여진 스티커가 부착되어
있습니다 .
• [ 부품 ] -「팔레트」정보의「팔레트 번호 개시 / 종료」파라미터에서 설정한 단에 팔레트를 삽입해 주십시오 .
5
팔레트 누름대를 닫습니다 .
팔레트누름대를원상태로하고 ,ATS15 의도어를닫아주십시오 .
6
도어 스위치를「CLOSE」로 합니다 .
도어가잠기고 ,도어스위치의램프가점등하면작업완료입니다 .
2-37
2
5. 실장기측의 설정
피더의설치와트레이체인저의세팅이완료되면 ,실장기측의설정을할필요가있습니다 .
5.1 부품 공급형태의 설정
「부품」-「기본」정보 화면의「부품공급형태」및「테이프 종류」를 설정합니다 .
1

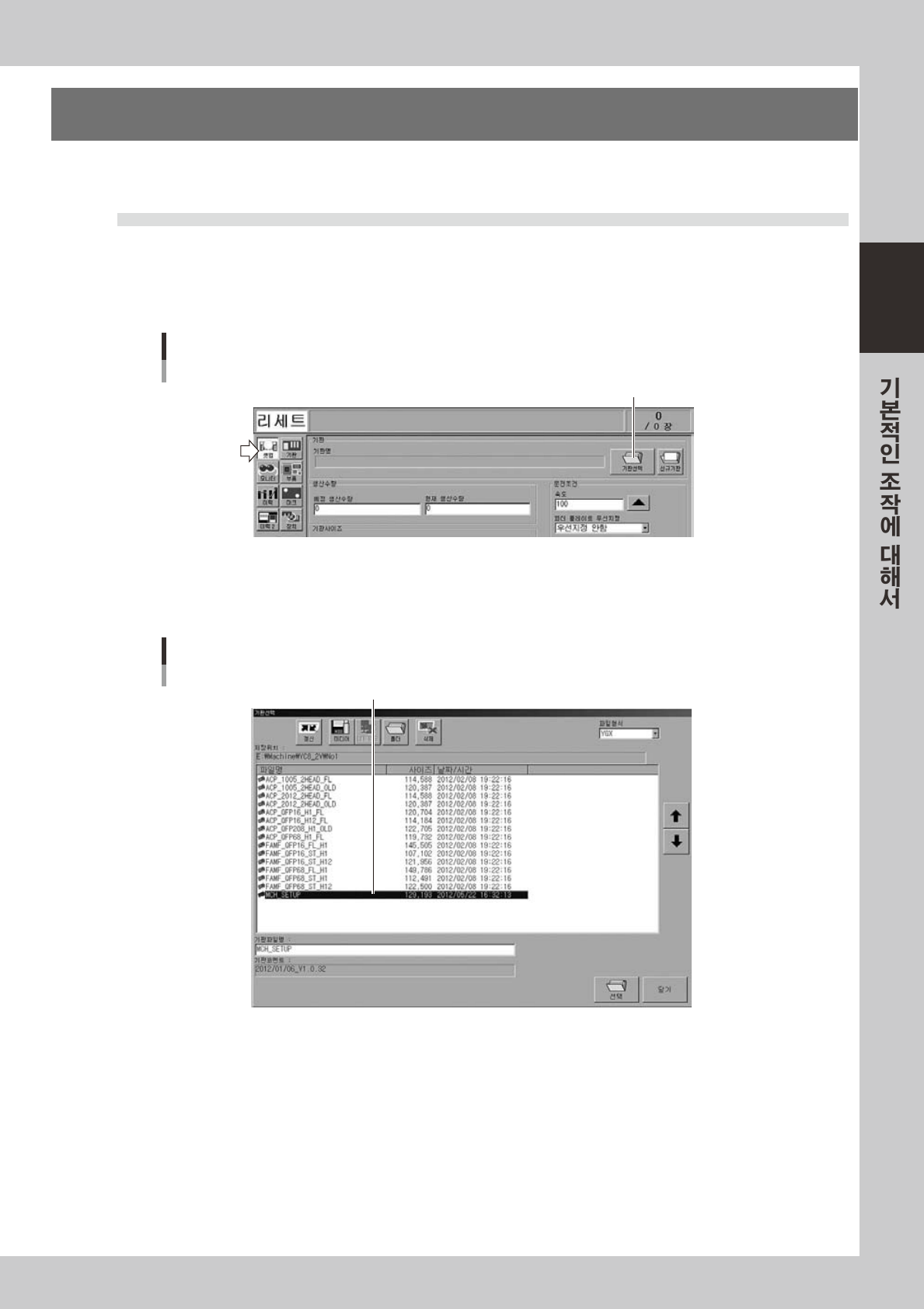

기판선택 화면을 표시합니다 .
[ 셋업 ] 버튼을클릭해서 ,셋업화면을열고 ,[ 기판선택 ] 버튼을클릭합니다 .
셋업화면
[기판선택]버튼
[기판선택]버튼
28222-N8- 00
2
기판을 선택합니다 .
기판리스트에서해당기판을선택하여 ,[ 선택 ] 버튼을클릭합니다 .
「기판선택」화면
등록되어 있는 기판데이터 리스트로부터 선택한다
28223 -N8 - 0 0
2-38
2
3

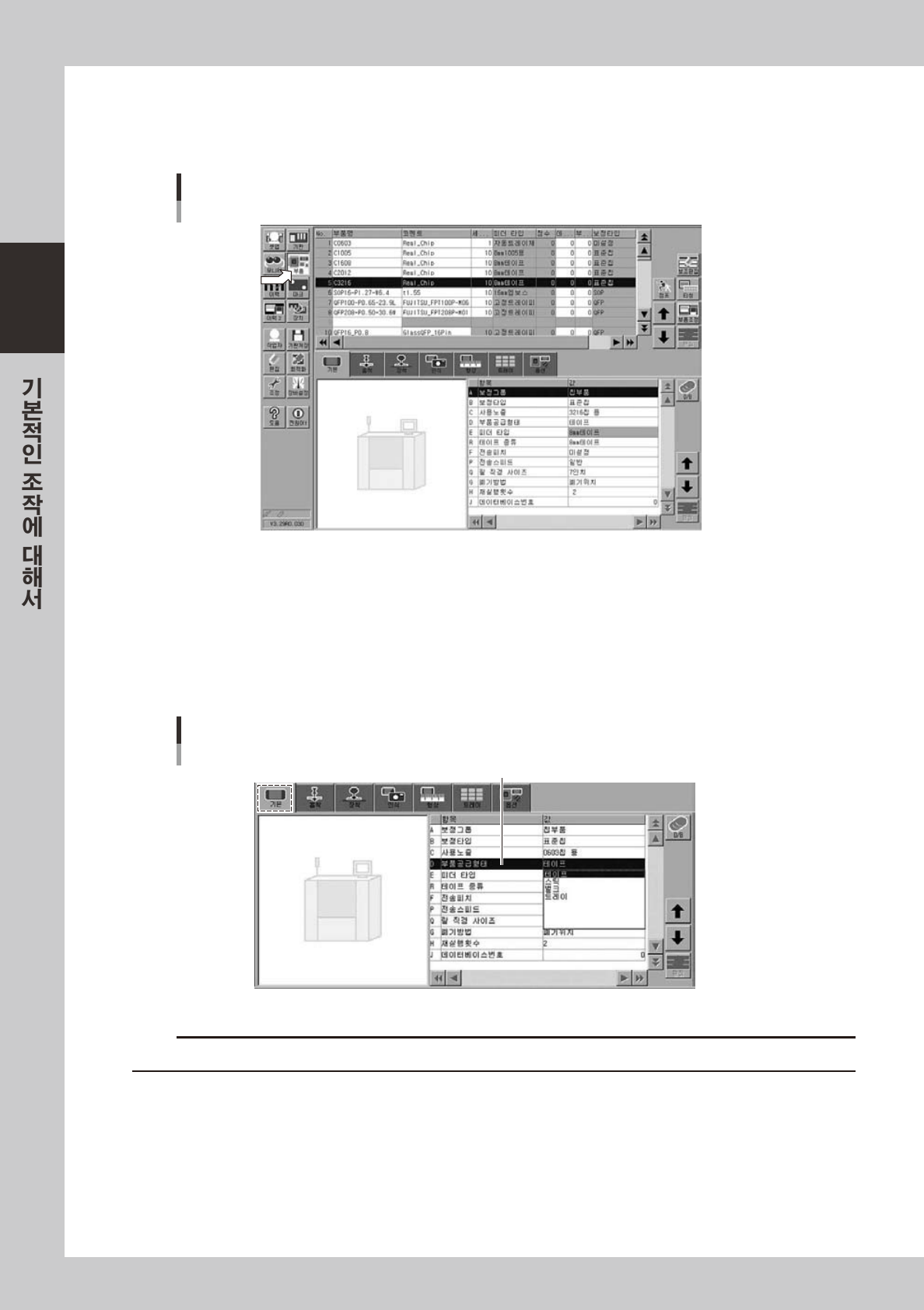

부품데이터 화면을 표시해서 , 부품을 선택합니다 .
[ 부품 ] 버튼을클릭해서부품데이터화면을열고 ,화면상부의부품리스트에서대상부품을선택해주
십시오 .
부품데이터 화면
2822 4 -N8 - 0 0
4
기본정보 화면을 선택합니다 .
「기본」탭을클릭해서기본정보화면을선택합니다 .
5
「부품 공급형태」를 설정합니다 .
「D부품공급형태」의입력란을더블클릭후풀다운메뉴의「테이프 ,스틱 ,트레이」중에서사용할부품
공급형태를선택해주십시오 .
부품데이터 화면
부품공급형태
「D 부품공급형태」
28225-N8-00
c
주의
「D부품공급형태」의벌크는현재사용할수없습니다 .
