2-12 2 2 .3 장 치화 면 「장치」화면 내의 수 동조작 버튼에 관한 내 용과 기능에 대해서 설 명 합니다 . ■ 컨베 이어 수 동 조작 1 컨베이어 수동버튼 3 2 4 5 6 7 8 9 10 2820 4 -N8 - 0 0 1 . [ 기판 반 입 ] 버튼 입 구또는대 기 위 치에 서기 판 을이 동 하 여세 팅 위치 로고 정 합니 다 . 2 .[ 기 판 반 출 ] 버 튼 기 판…
2-11
2
2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .

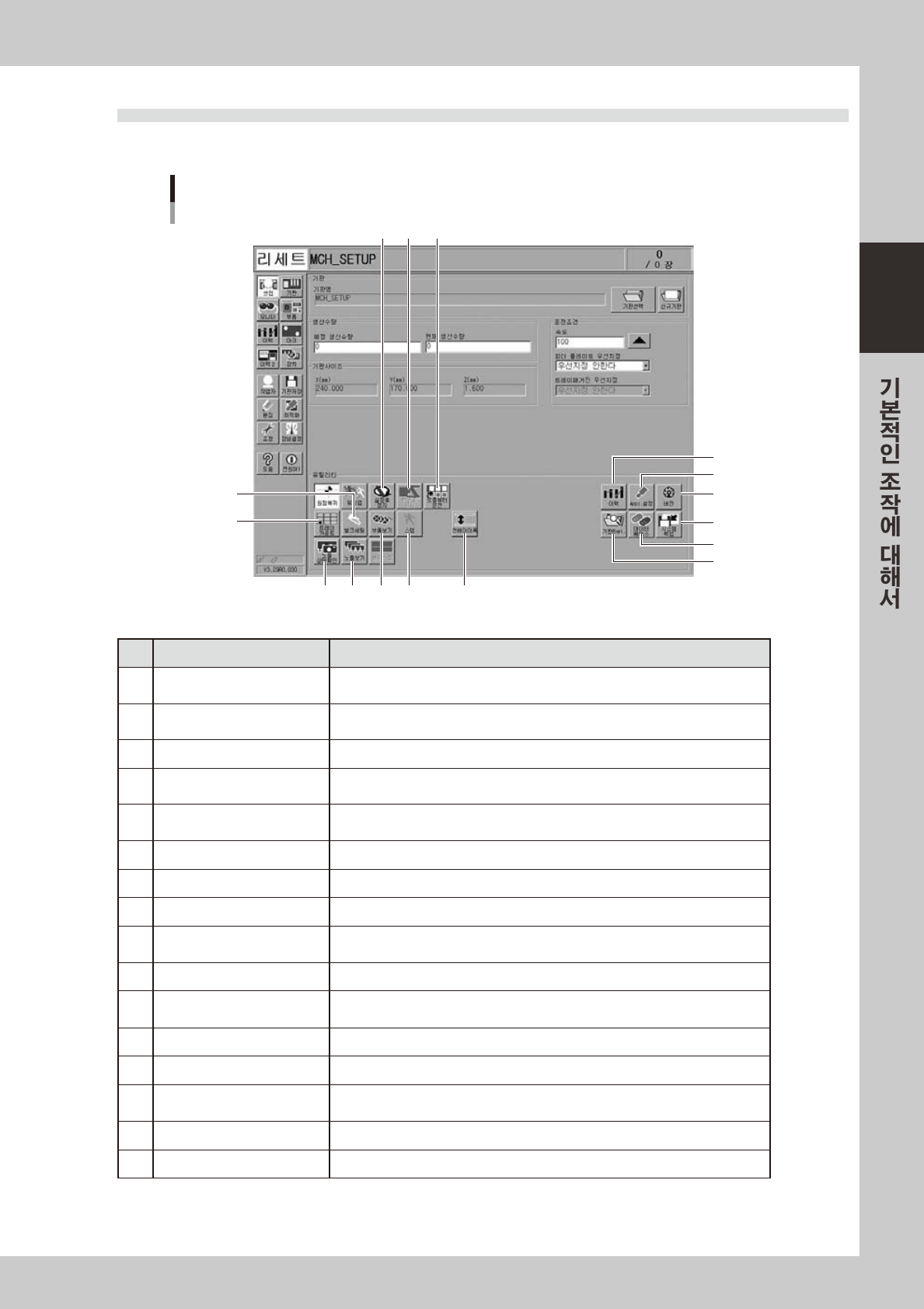

「셋업」화면
1
2
3
4
5
6
7 8 9
1011121314
15
16
2820 3- N8- 0 0
버튼명 기능
1 이력
생산이력의저장및이력 1,2 의항목중에필요한것을선택해서 ,저장 ,삭제 ,
미디어분리등을실행할수있습니다 .
2 Appl. 설정
장비의화면표시에관한설정이나작업자에추가 / 삭제 ,패스워드의설정등을실
행할수있습니다 .
3 버전 어플리케이션 ,시스템등의버전정보가표시됩니다 .
4 시스템백업
장비를가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기본좌표등
의장비복원에필요한데이터의백업이나복원조작을실행할수있습니다 .
5 데이터베이스
생산에필요한부품이나마크정보에관한데이터베이스의백업이나복원및데이터
베이스의소재장소의설정을할수있습니다 .
6 기판 Expl. 기판데이터의이동이나백업 ,복원 ,복사등을실행할수있습니다 .
7 실장후정지 실장결과등의확인 ,다음장비로의기판흐름을정지시킬수있습니다 .
8 반송후정지 실장한기판을다음장비에반출한후 ,장비를정지시킬수있습니다 .
9 도중부터운전
실장중 ,어떠한원인으로장비를정지시켜 ,리세트된후 ,게속해서탑재위치에서
실장을재개할경우에사용합니다 .
10 컨베이어폭 컨베이어폭을변경할수있습니다 .
11 스텝
초품실장이나테스트실장시,또는트러블분석시에목적위치에서일시정지를시킬
때사용합니다 .
12 부품보기 생산셋업시에앞으로생산하기위한부품종류나장착위치를확인할수있습니다 .
13 노즐보기 앞으로사용할노즐의일람을표시합니다 .
14 노즐상태확인
칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습
니다 .
15 트레이카운트 트레이부품의현재가지의사용수를표시합니다 .
16 벌크세팅 현재사용할수없습니다 .
2-12
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .

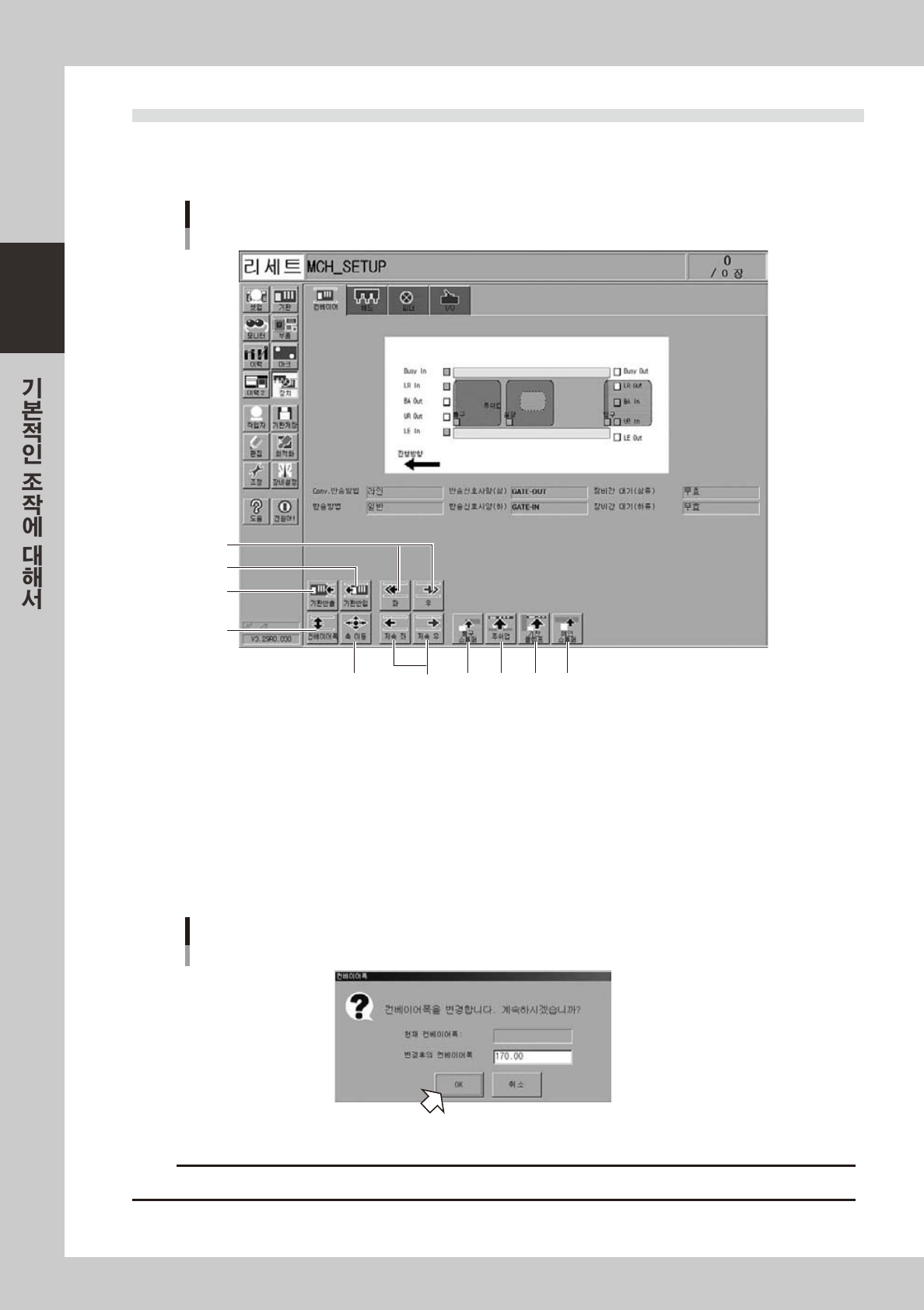

■ 컨베이어 수동조작
1
컨베이어 수동버튼
3
2
4
5
6
7 8 9 10
2820 4 -N8 - 0 0
1. [ 기판반입 ] 버튼
입구또는대기위치에서기판을이동하여세팅위치로고정합니다 .
2.[ 기판반출 ] 버튼
기판고정을해제하고기판을출구스톱퍼위치까지이동합니다 .
3. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
28205-N8- 00
c
주의
컨베이어폭조정시 ,컨베이어레일이다른컨베이어유니트와푸쉬업핀등에닿지않도록주의하여주십시오 .
2-13
2
4. [ 축 이동 ] 버튼
수동으로축을움직일경우에사용합니다 .화살표를사용하거나 ,[PTP]버튼을눌러서수치입력후이동시킬수있습니
다.
5. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로돌립니다 .
6. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로돌립니다 .
7. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
8. [ 푸쉬업 ] 버튼
기판두께를입력하고 ,기판을아래방향 ( 뒷면 ) 에서고정합니다 .
9. [ 기판클램프 ] 버튼
기판모서리를아래방향 ( 뒷면 ) 에서끼워고정합니다 .
10. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .

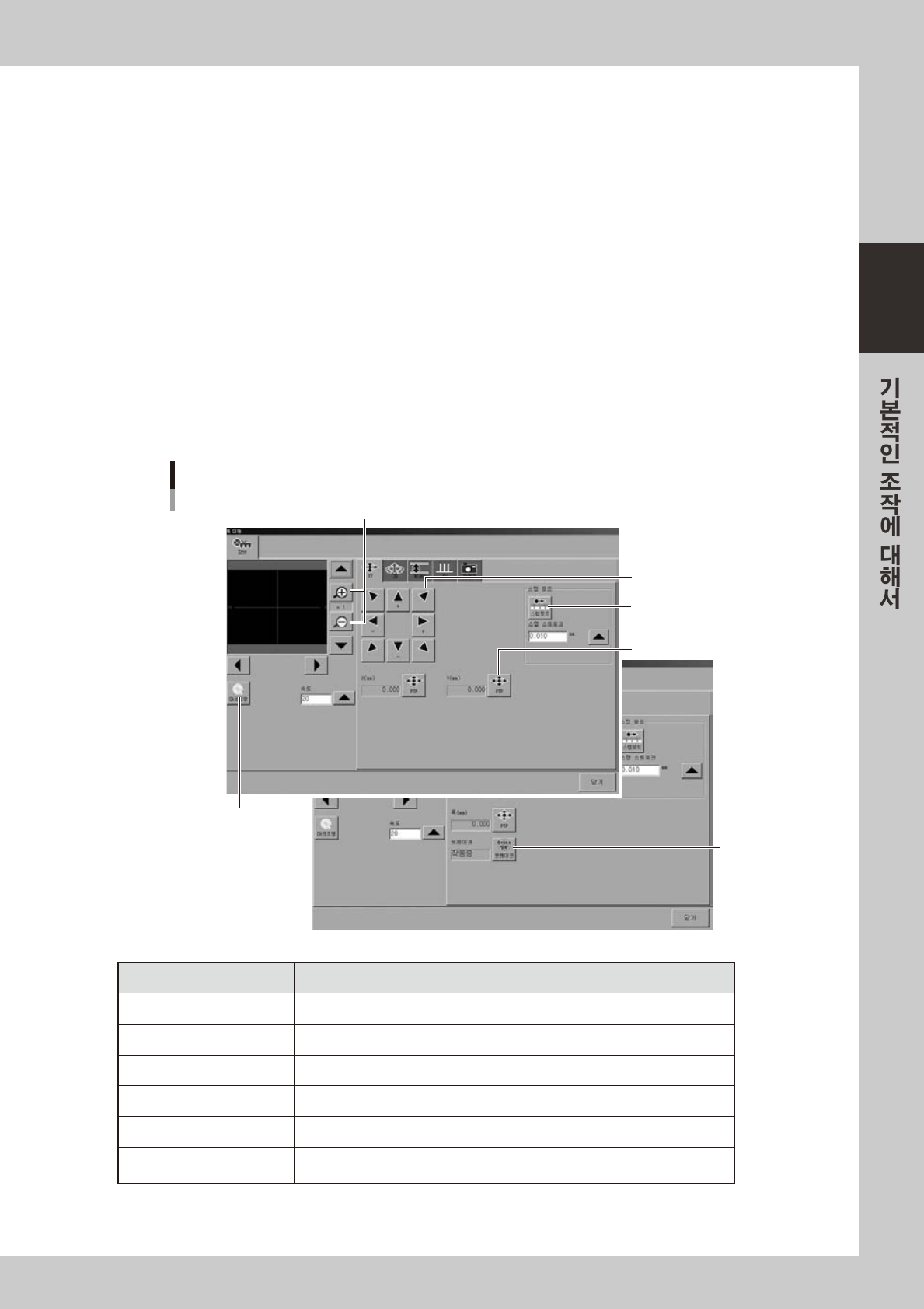

「축이동」화면
1
2
3
4
5
6
2820 6 -N8 - 0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
