2-83
2

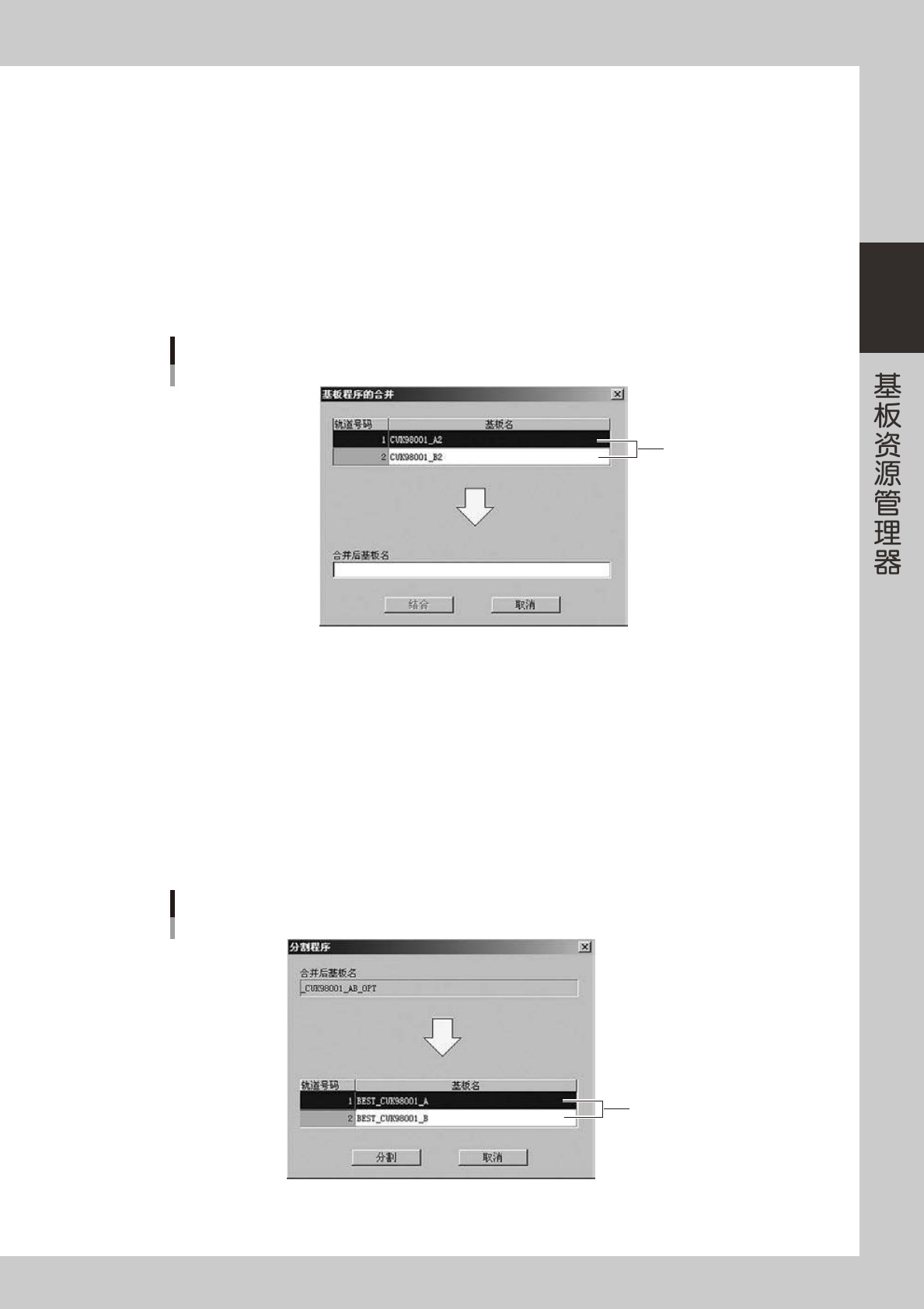

10.2.2 合并多个程序
创建用多条轨道生产不同基板的基板程序。此功能，只有在主视图中选择了登录在双轨机器的生产线上的多个基
板程序时才有效。根据要合并的基板程序的元件位置状况自动设置贴装模式 ( 并行、交替 )。
1
打开「基板程序的合并」对话框。
选择主视图的基板程序，点击鼠标右键，从显示的右键菜单选择「多轨实用工具 (L)」-「合并多个程序 (U)」，
打开「基板程序的合并」对话框。
2
输入合并后的基板名。
输入合并后的基板名，按 [ 合并 ] 按钮。
「基板程序的合并」对话框
可以交换
662F0-S0-00
10.2.3 分割程序
将合并基板分割为非合并基板。此功能，只有在主视图中选择了合并基板程序时才有效。
1
打开「分割程序」对话框。
选择主视图的基板程序，点击鼠标右键，从显示的右键菜单选择「多轨实用工具 (L)」-「合并多个程序 (U)」，
打开「分割程序」对话框。
2
输入分割后的基板名。
输入分割后的基板名，按 [ 分割 ] 按钮。
「分割程序」对话框
输入分割后的基板名
662F1-S0-00
第 3 章 基板编辑器
目录
1. 基板编辑器 3-1
1.1 基板编辑器的启动 3-1
1.2 基板编辑器的退出 3-3
2. 基本操作 3-4
2.1 基板编辑器的画面构成 3-4
2.2 基板程序的画面构成 3-11
2.3 切换主视图和详细视图的显示 3-14
2.4 详细视图的操作 3-18
2.5 多个窗口的操作 3-20
2.6 多个基板的操作 3-22
2.6.1 基板编辑器的排列 3-22
2.7 行的移动 ( 跳转功能 ) 3-25
2.7.1 用行的号码移动 3-25
2.7.2 移至首行 3-26
2.7.3 移至最后行 3-26
2.7.4 移动 1 行 3-26
2.8 数据的复制和粘贴 3-27
2.9 筛选 3-29
2.9.1 使用筛选功能 3-29
2.9.2 解除筛选功能 3-30
2.10 查找、置换 3-31
2.10.1查找 3-31
2.10.2置换 3-33
2.10.3置换参考数据 3-35
2.11 数据的排序 3-38
2.11.1使用方法 3-38
2.11.2重新排列功能 3-39
3. 图像查看器 3-41
3.1 图像查看器的显示 / 隐藏 3-41
3.2 图像查看器画面的构成 3-42
3.3 图像查看器的编辑 3-45
3.3.1 创建贴装信息 3-45
3.3.2 更改贴装位置 3-45
3.4 图像显示的偏移量 3-47
