3-47
3

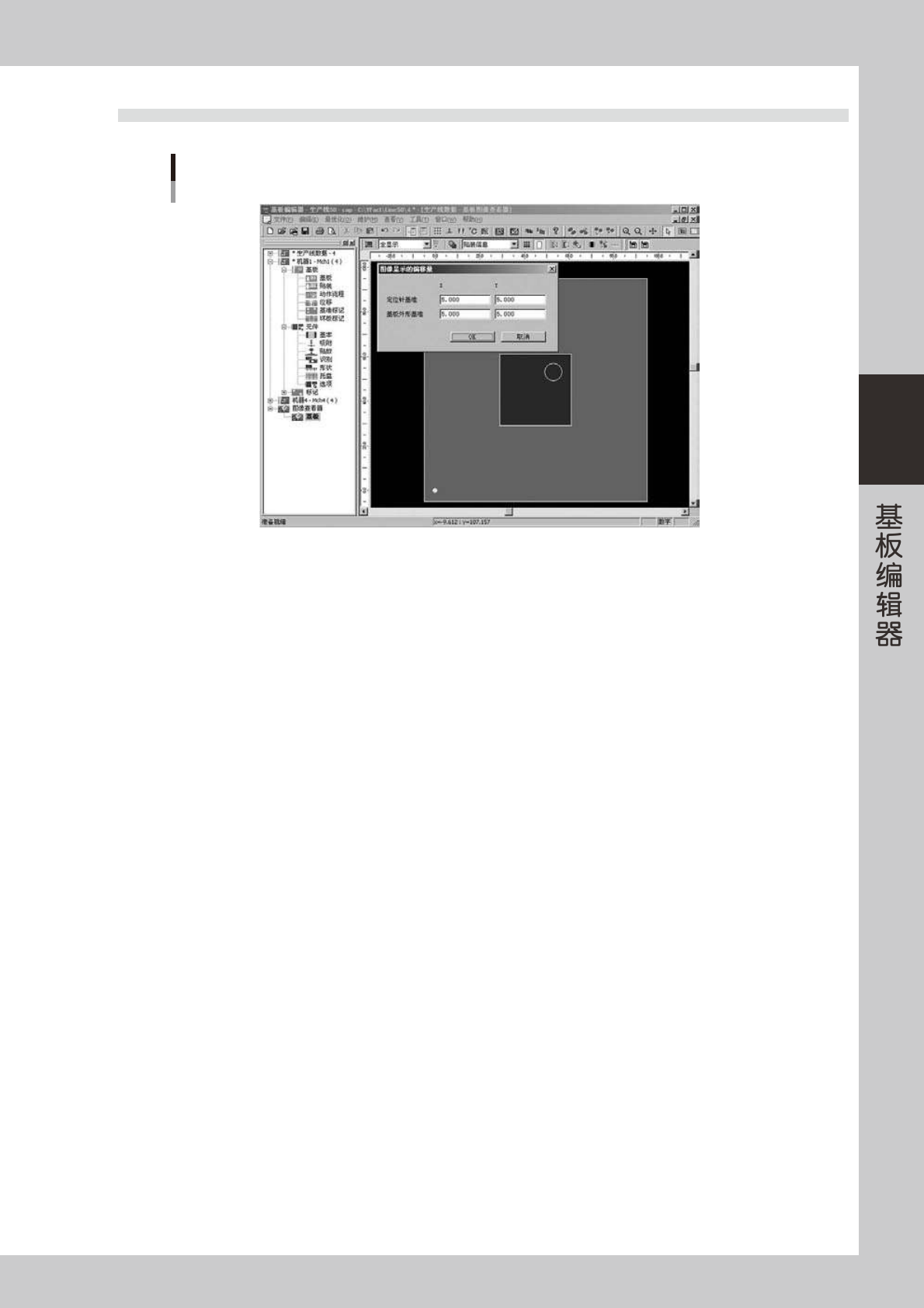

3.4 图像显示的偏移量
图像显示的偏移量
66370-S0-00
通过设置图像显示的偏移量，可以将图像查看器的原点坐标 (0、0) 的显示位置从「距离基板外形 (X=5mm、
Y=5mm) 的位置」更改至任意位置。
3-48
3

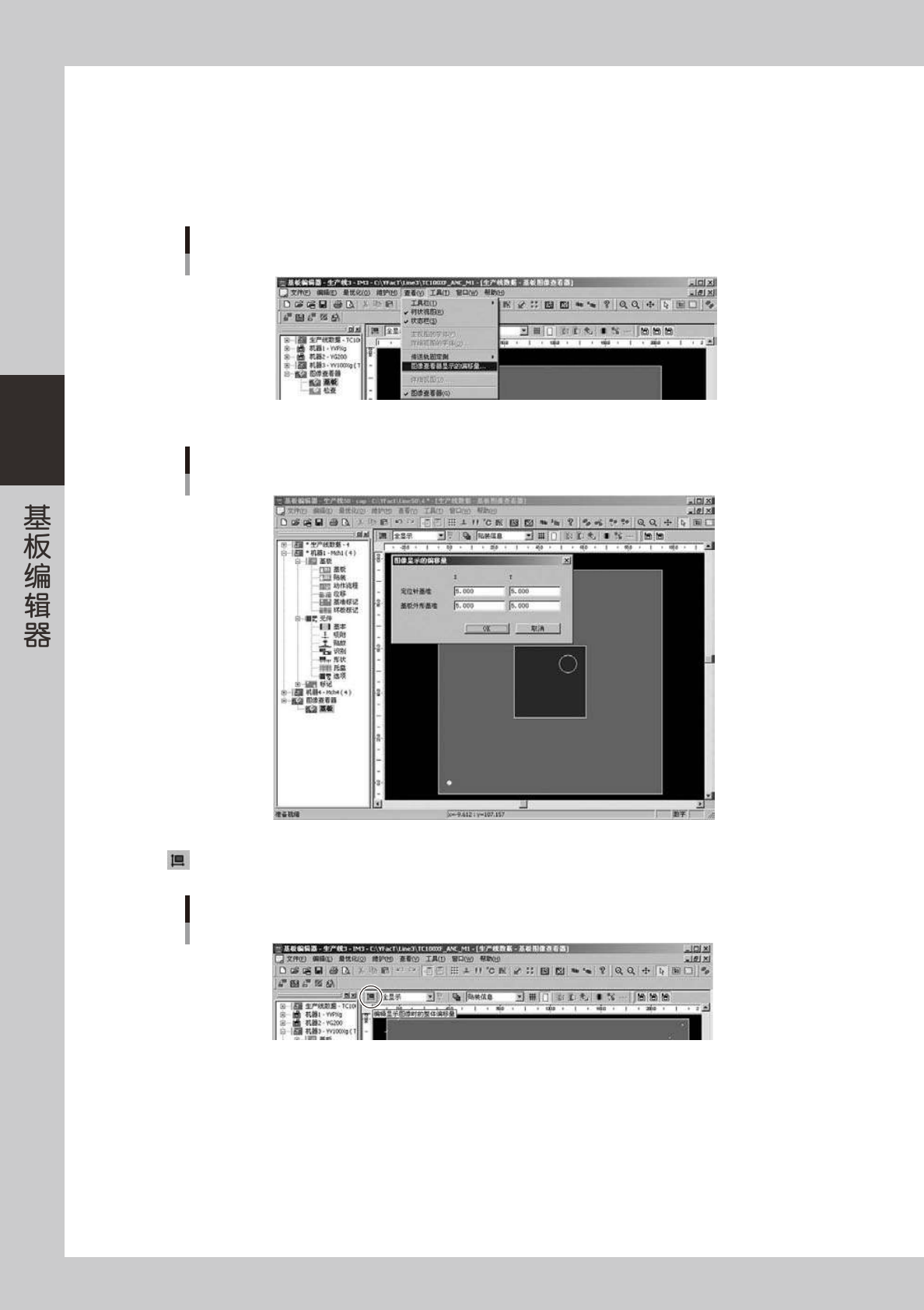

■更改偏移量
更改偏移量的操作如下。
■ 打开更改偏移量的对话框
选择菜单「查看 (V)」-「图像查看器显示的偏移量 ...」，打开「图像显示的偏移量」对话框。
「查看(V)」-「图像查看器显示的偏移量...」菜单
66371-S0-00
「图像显示的偏移量」对话框
66372-S0-00
按 按钮，也可以打开「图像显示的偏移量」对话框。
[编辑显示图像时的整体偏移量]按钮
66373-S0-00
3-49
3

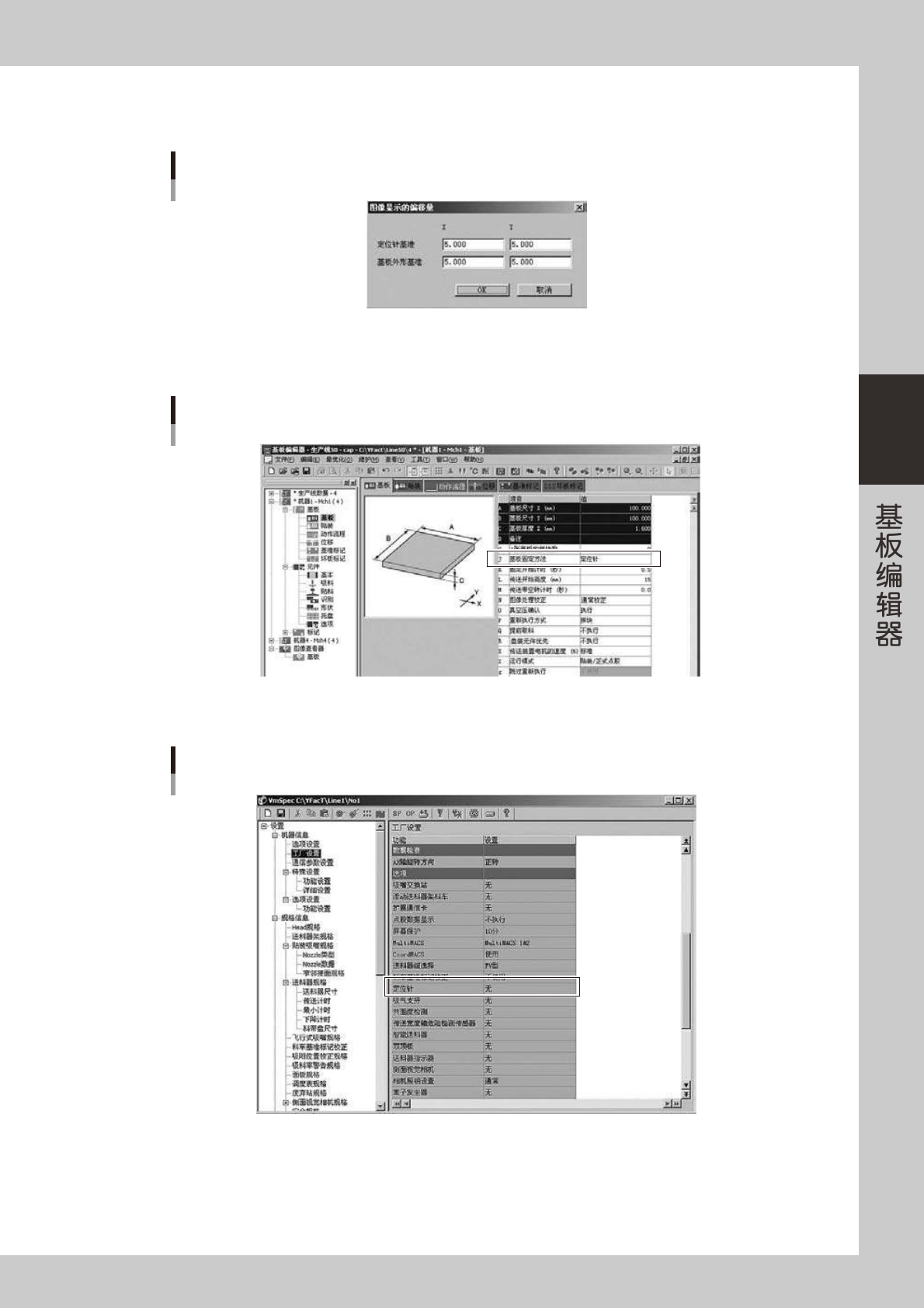

■ 更改偏移量的对话框
在「图像显示的偏移量」对话框画面可以更改偏移量。
「图像显示的偏移量」对话框
66374-S0-00
更改后，按 [OK] 按钮关闭画面，更改后的偏移量反映在图像查看器画面。此处显示的偏移量有基板外形基准和
定位针基准两种。使用哪种基准，根据各机器使用的基板固定方法决定。
基板固定方法
66375-S0-00
如机器设置的「机器信息」-「工厂设置」画面的「定位针」栏为「无」时，必须使用以基板外形为基准的偏移量。
「机器信息」-「定位针」：有 / 无
66376-S0-00
