4-9 4 4. [ 未设置信息 ] 按钮 显示还没有设置送料器安装位置的信息。 显示基板列表中还没有决定安装位置的元件信息。 参考 [ 未设置信息 ] 按钮与「窗口 (W)」菜单中的「未设置信息」功能相同。 送料器安装位置未设置信息画面 显示所选的送料器 66412-S0-00
4-8
4

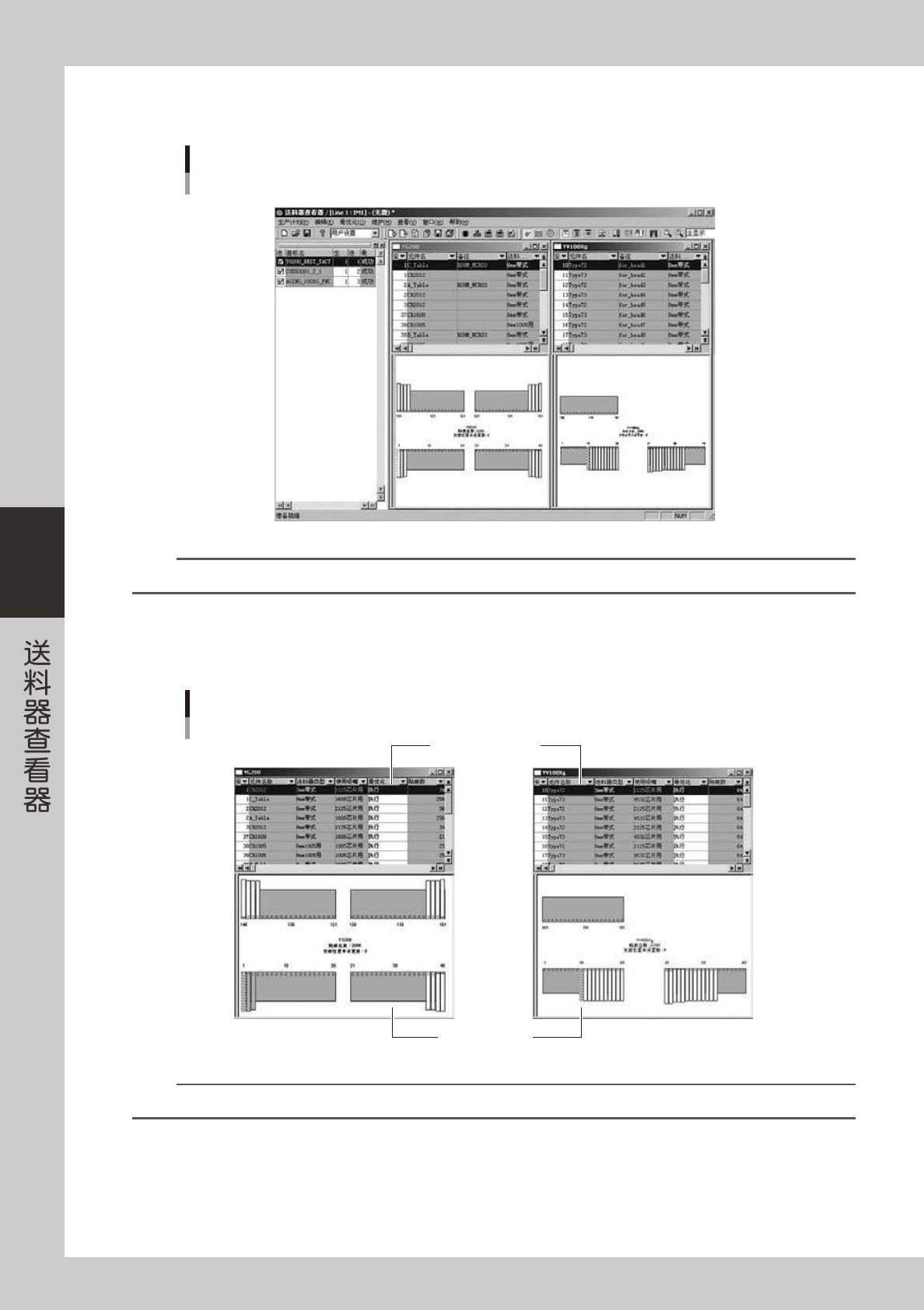

可以使用「窗口 (W)」菜单的命令，选择显示方法。
例如 ：同时打开多个机器的送料器位置设置信息时，选择「垂直平铺 (V)」后，窗口从左到右平铺显示。
垂直平铺显示
送料器位置设置画面的显示
66410-S0-00
参考
可以切换显示画面。详细内容，参阅后述「操作画面用工具栏」。
3. [ 各机器的送料器位置设置信息 ] 按钮
分别显示各机器的送料器位置设置信息。
按基板列表中的基板程序分别显示各台机器的送料器位置设置信息。
各机器的送料器位置设置信息
送料器位置设置信息
送料器安装位置图
66411-S0-00
参考
可以切换显示画面。详细内容，参阅后述的「操作画面用工具栏」。
4-9
4
4. [ 未设置信息 ] 按钮
显示还没有设置送料器安装位置的信息。
显示基板列表中还没有决定安装位置的元件信息。
参考
[ 未设置信息 ] 按钮与「窗口 (W)」菜单中的「未设置信息」功能相同。
送料器安装位置未设置信息画面
显示所选的送料器
66412-S0-00
4-10
4
工具栏
操作画面用工具栏
1 2 3 4 5 6 7 8 9 10 11 12 13 14
66413-S0-00
1. [ 显示送料器安装位置图 ] 按钮
显示送料器的安装位置示意图。
参考
[ 显示送料器安装位置图 ] 按钮与「查看 (V)」菜单中的「送料器安装位置图 (F)」功能相同。
送料器架设置画面
送料器位置设置信息显示
送料器位置设置列表
送料器安装位置图
66414-S0-00
