4-14
4

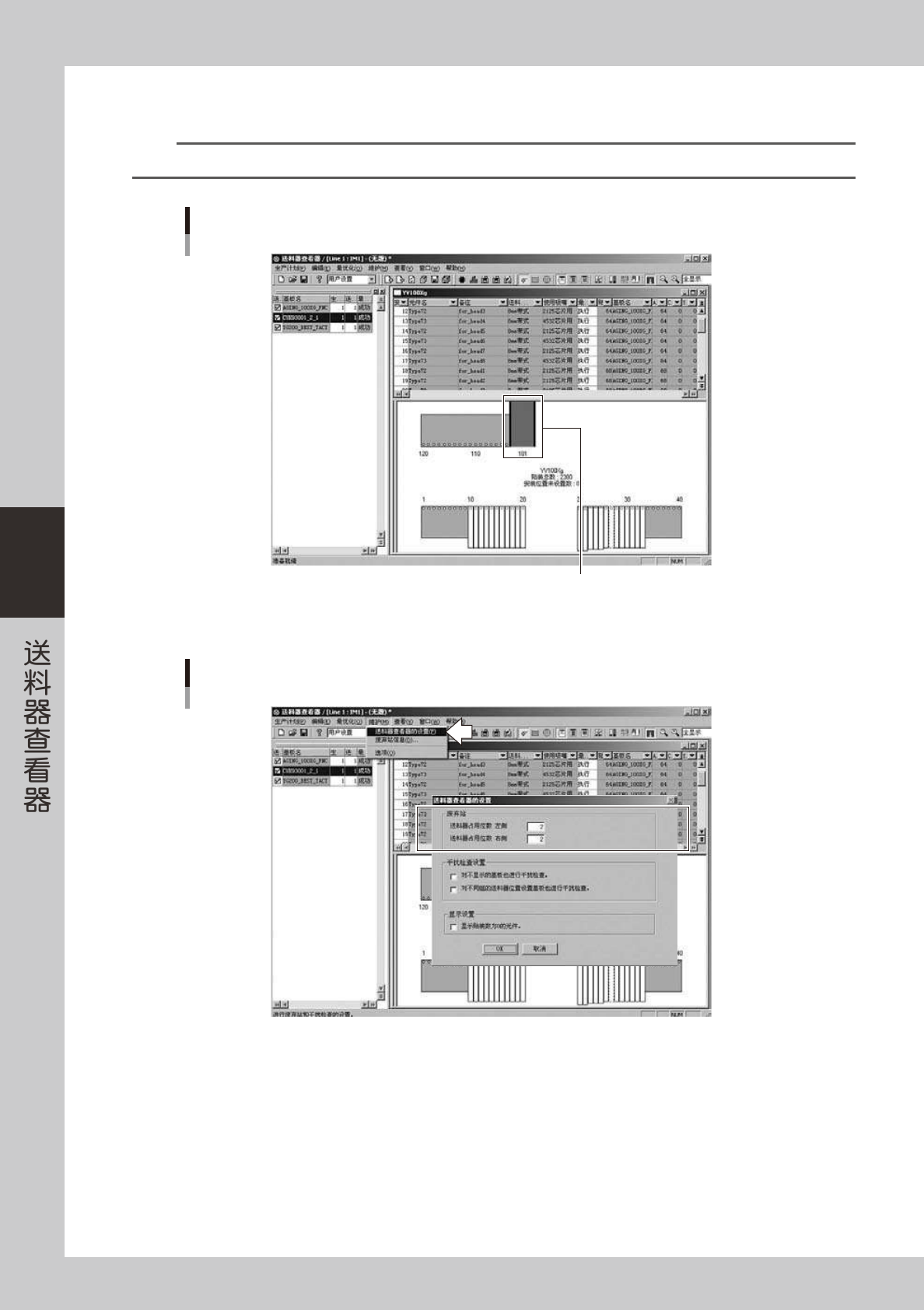

选择「维护 (M)」菜单中的「送料器查看器的设置 (F)」，可以设置送料器干扰检查的条件。
勾选要设置的项目后，点击 [OK] 按钮。
送料器干扰检查的设置
66421-S0-00
8. [ 显示干扰状态 ] 按钮
显示送料器的干扰状态。
用红色显示存在干扰的送料器。
参考
[ 显示干扰状态 ] 按钮与「查看 (V)」菜单中的「显示干扰状态 (S)」功能相同。
送料器干扰检查画面
送料器安装位置图
66422-S0-00
n
要点
贴装头不能到达的送料器也是干扰显示的对象。
4-15
4

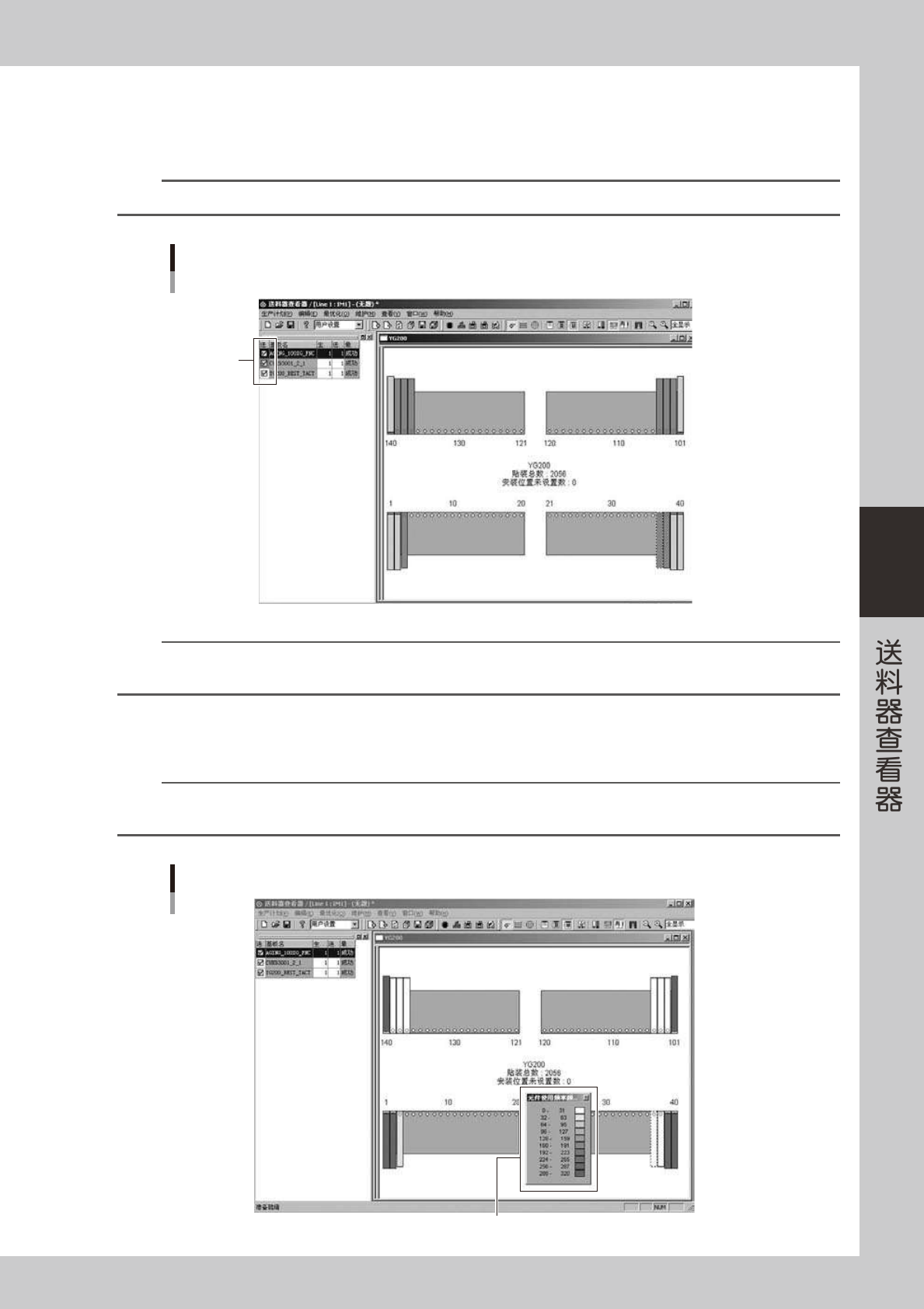

9. [ 各基板分颜色显示 ] 按钮
用不同的颜色区别显示各基板的送料器。
按基板列表中的基板程序分别显示各机器的送料器位置设置信息。
可以确认各基板的送料器安装位置。
参考
[ 各基板分颜色显示 ] 按钮与「查看 (V)」菜单中的「各基板分颜色显示 (P)」功能相同。
各基板的送料器位置状况画面
送料器安装位置图
基板的颜色
66423-S0-00
参考
各基板的送料器颜色，参照「基板列表」窗口的「基板的颜色」。
当多个基板使用相同元件，且这些元件的送料器安装位置也相同时，用黑色显示送料器。
10.[ 元件使用频率显示 ] 按钮
以不同颜色分段显示元件使用的个数，由此可以确认送料器中的元件的使用频率。
显示「元件使用频率颜色表」。
参考
[ 元件使用频率显示 ] 按钮与「查看 (V)」菜单中的「元件使用频率 (A)」功能相同。
选择「查看 (V)」菜单中「元件使用频率颜色表 (F)」，可以使「元件使用频率颜色表」在显示与隐藏之间切换。
元件使用频率显示画面
元件使用频率颜色表
66424-S0-00
4-16
4

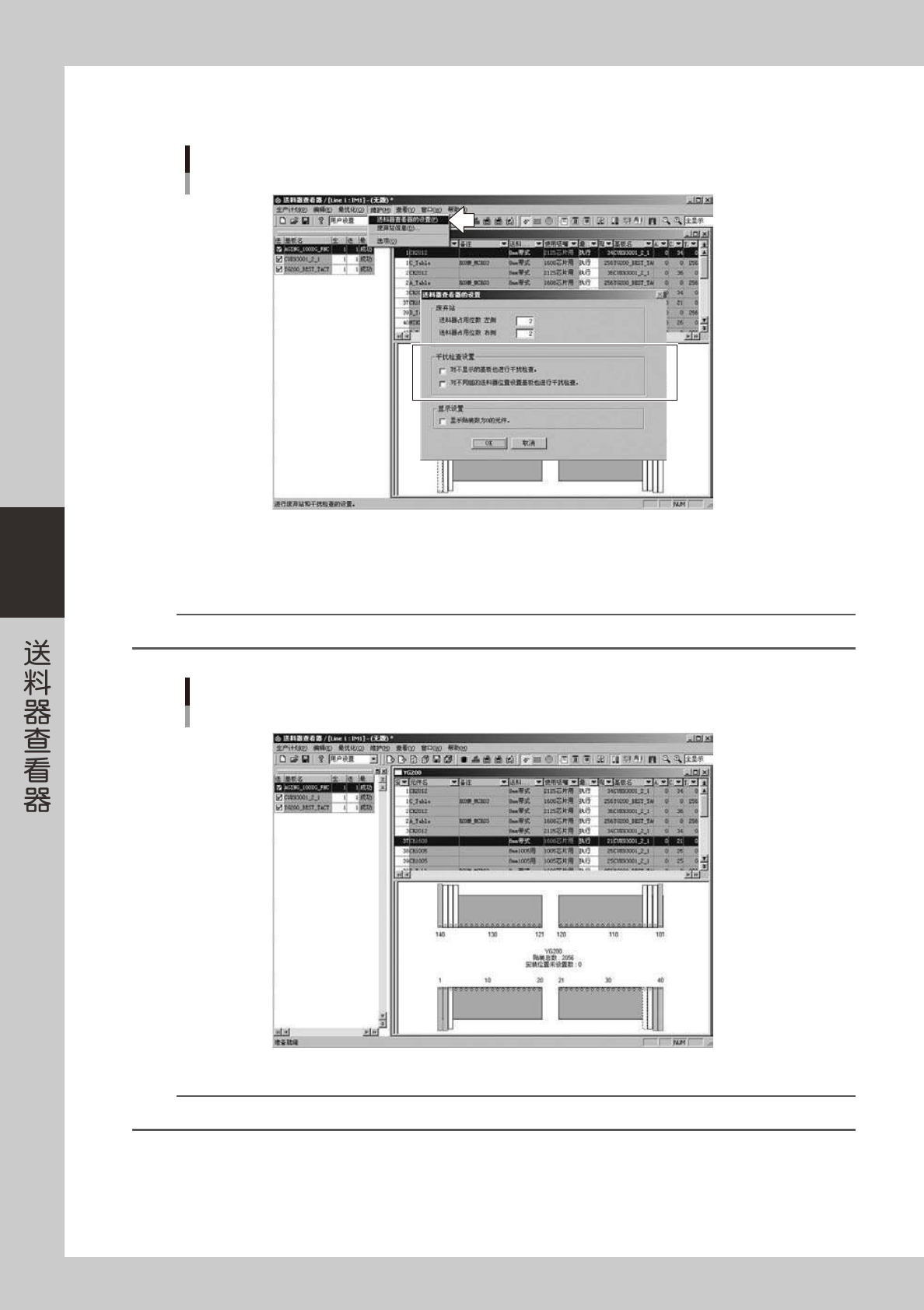

11.[ 显示 / 隐藏废弃站 ] 按钮
如配备了废弃站 ( 选配 )，就可以使废弃站的位置在显示与隐藏之间切换。
参考
[ 显示 / 隐藏废弃站 ] 按钮与「查看 (V)」菜单中的「废弃站 (D)」功能相同。
显示废弃站
废弃站
66425-S0-00
选择「维护 (M)」菜单中「送料器查看器的设置 (F)」，可以设置「送料器占用位数」。
废弃站的设置
66426-S0-00
12、13.[ 缩小 ][ 放大 ] 按钮、14.缩小、放大下拉框
可以缩小或放大「送料器安装位置图」。
从下拉框中选择显示尺寸。
