4-33
4

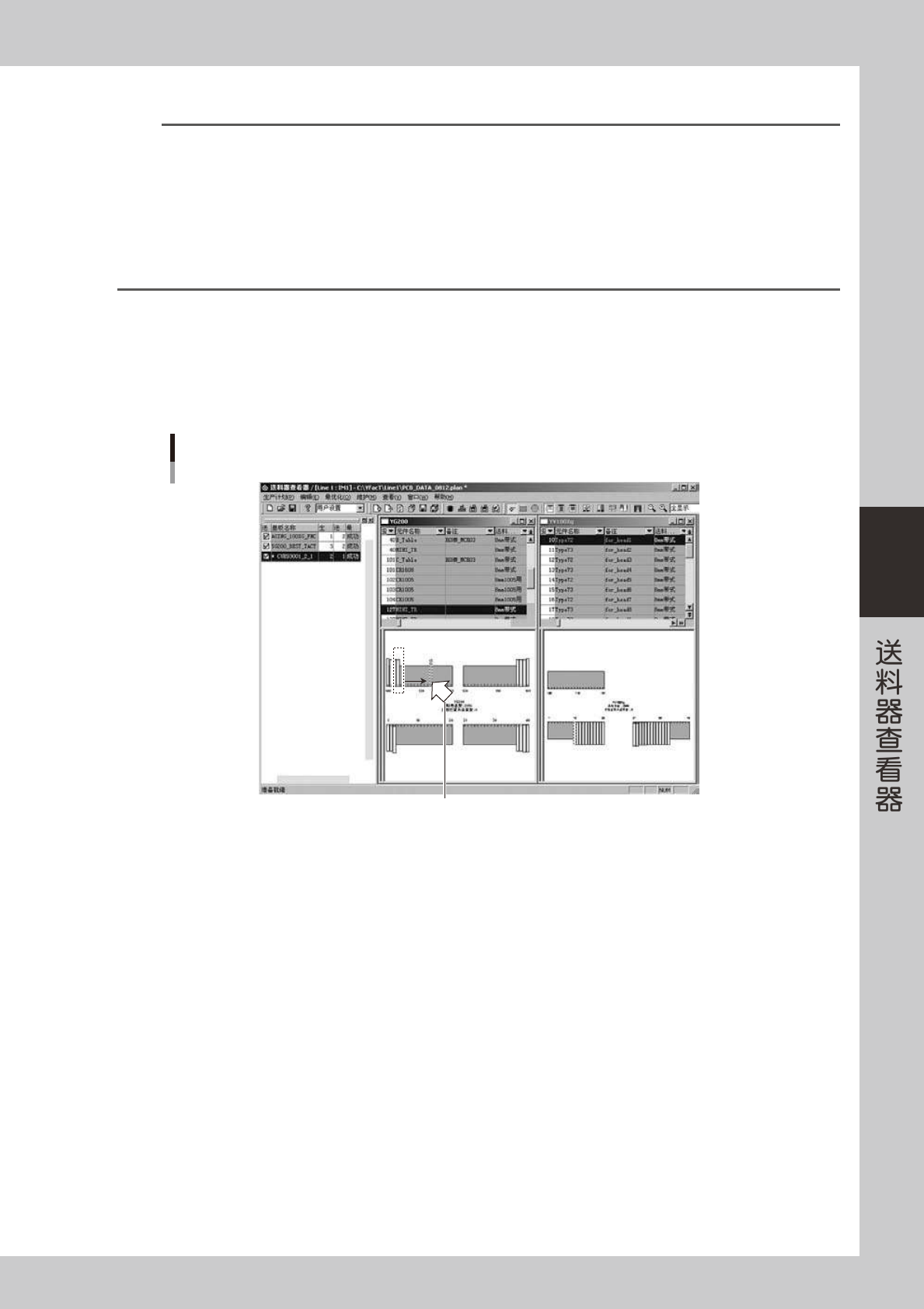

移动完送料器后，被移动的送料器的信息即被添加到移动后的机器的「送料器位置设置列表」窗口中。
移动完送料器安装位置后
安装位置也
随之变更
移动后的送料器
66452-S0-00
3
保存数据。
参照前述「3.5 保存设置的基板」，保存编辑后的基板。
4-34
4
3.7 分割元件
可以将 1 个送料器的元件设置为由多个送料器供给。此操作称为分割元件。频繁使用同 1 个元件时，通过分割元
件可以增加同时吸料的次数，缩短贴装的时间。
1
选择要分割的元件。
从「安装位置图」直接点击元件。
所选元件的边框变为虚线。
如「送料器位置设置信息」画面为打开状态，所选元件行也随之呈反色显示。
参考
如「送料器位置设置信息」画面为打开状态，点击要选择的送料器的所在行也可以进行选择。
2
分割元件。

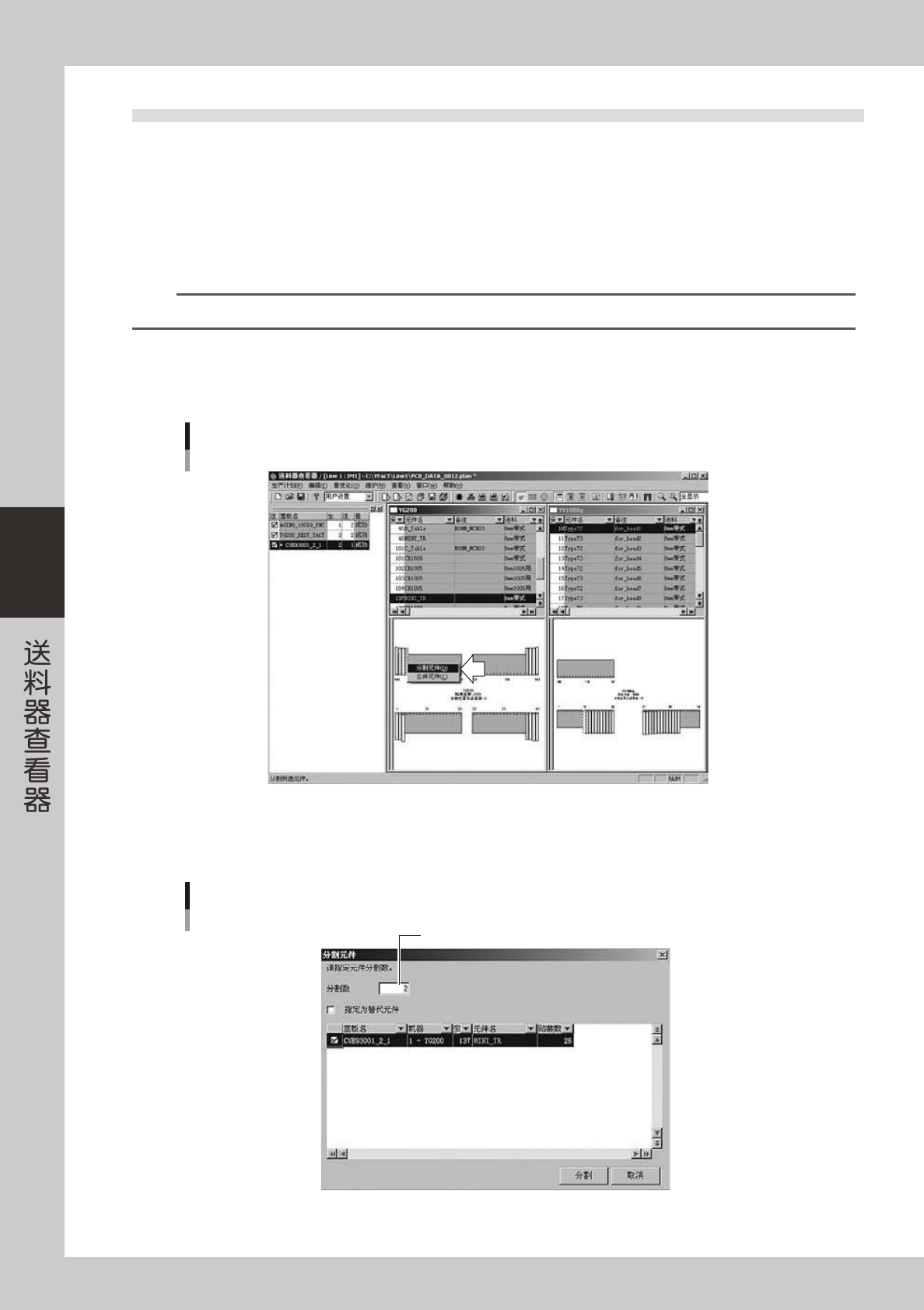

1. 右击所选元件显示右键菜单，选择分割元件。
选择分割元件
66453-S0-00
2. 显示「分割元件」的设置对话框。
3. 输入分割数。
分割元件的对话框
输入分割数
66454-S0-00
4-35
4
4. 将分割的元件作为替代元件使用时，勾选「指定为替代元件」的选择框。
参考
当指定为替代元件时，所分割的元件相互成为对方的替代元件。
例 1) 将元件 No.1 分成两个元件，号码分别为 1 和 2
元件号码 1 的替代元件为 ：元件号码 2 的元件
元件号码 2 的替代元件为 ：元件号码 1 的元件
例 2) 将元件 No.1 分成 3 个元件，号码分别为 1、2、3
元件号码 1 的替代元件为 ：元件号码 2 的元件
元件号码 2 的替代元件为 ：元件号码 3 的元件
元件号码 3 的替代元件为 ：元件号码 1 的元件
5. 点击 [ 分割 ] 按钮，分割元件。
6. 显示分割完成的对话框。点击 [ 确定 ] 按钮，关闭对话框。
3
更改所分割的元件的送料器安装位置。

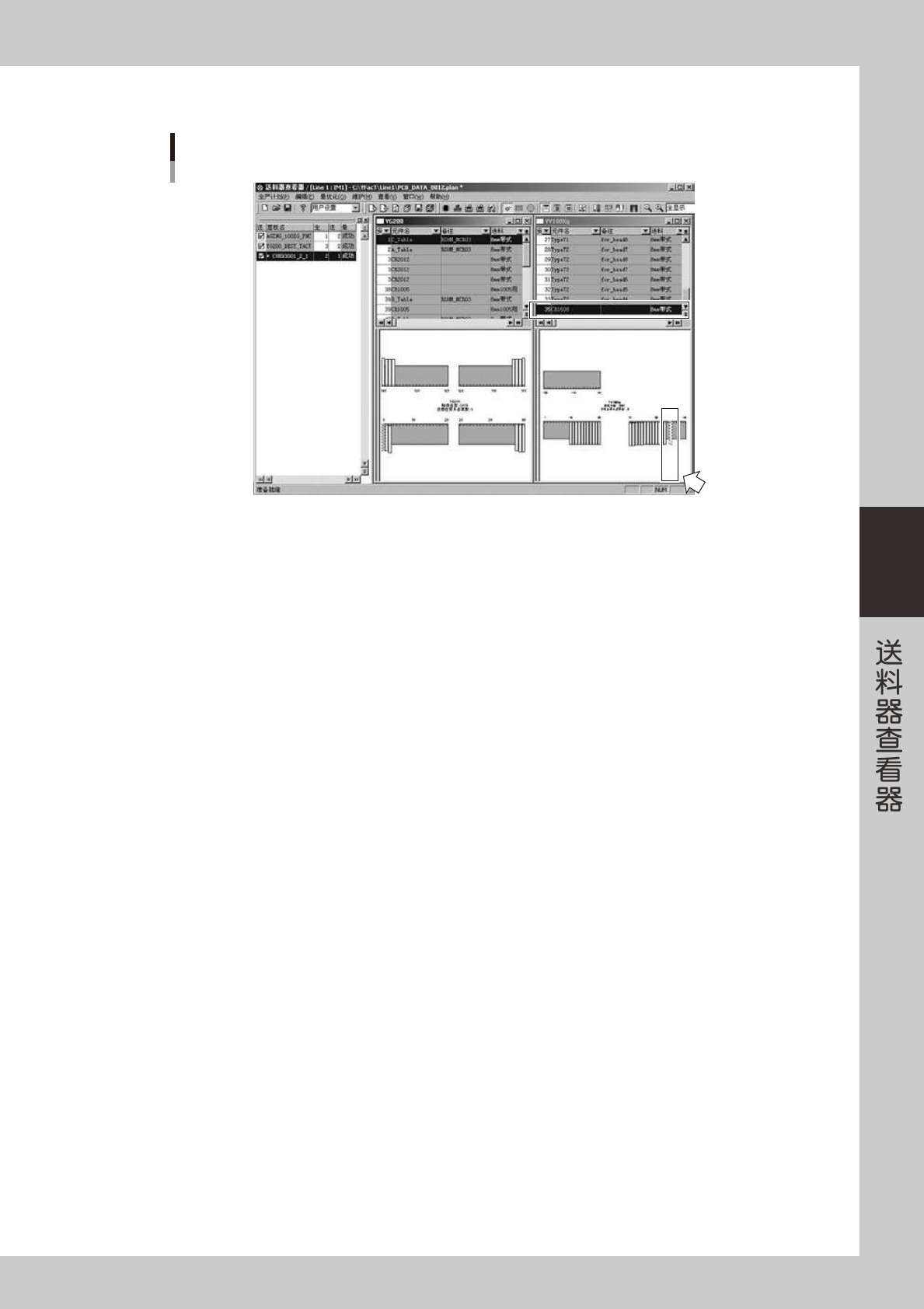

所分割的元件重叠显示在送料器上，将送料器移至其它安装位置。
移动所分割的元件的送料器安装位置
用拖放的方法移动安装位置
66455-S0-00
4
保存数据。
