3.2 图像查看器画面的构成
图像查看器画面的构成如下。
基板图像查看器画面的构成
图像工具栏
基板图像窗口
66349-S0-00
●图像工具栏
1 2 3 4
5
6 7 8 9 10 11
13
14 15 16 17 18
12
图像工具栏
19
66350-S0-10
1. [ 编辑显示图像时的整体偏移量 ] 按钮
设置在图像查看器上显示图像时图像的整体偏移量。
选择基板固定方法，在对象栏中输入基板原点的位置。按 [OK] 按钮关闭画面后，反映在图像查看器画面。
参考
一般，图像查看器上的基板原点显示在 X=5mm、Y=5mm 的位置。
图像显示的偏移量
66351-S0-00
3-43
3
2. 放大或缩小显示
可以放大或缩小图像的显示。
从下拉框中选择放大或缩小的倍率。
放大或缩小作业的基准位置为基板的右上方。
3. [ 撤销全选 ] 按钮
撤销全部所选内容。

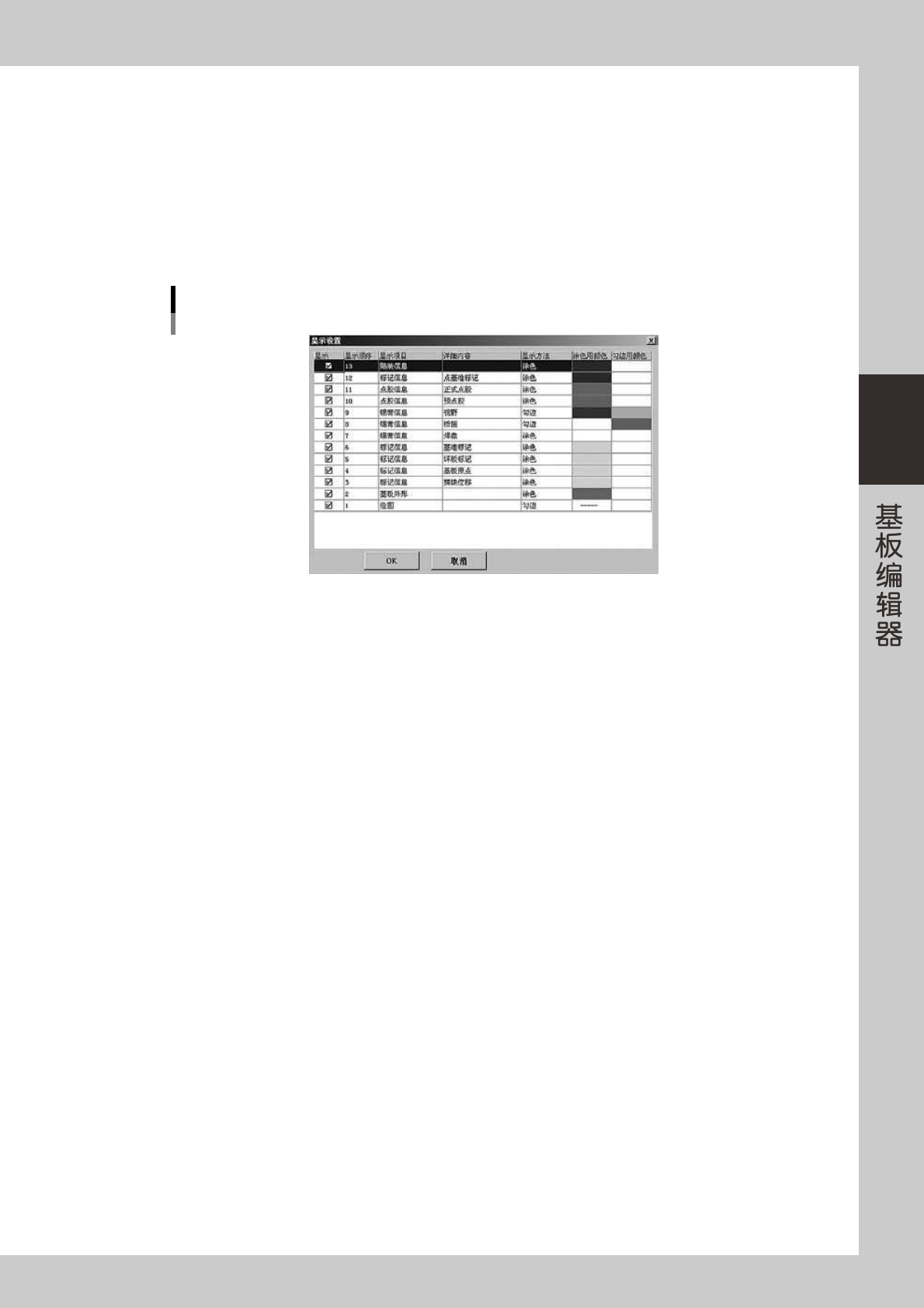

4. [ 设置显示格式 ]
打开显示设置画面，设置图像的显示格式。
显示设置画面
66352-S0-00
5. 显示项目的切换
从下拉框中选择要在图像查看器操作的项目。
6. [ 显示网格 ] 按钮
在主视图的基板上显示网格线。
7. [ 显示 / 隐藏跳过 ] 按钮
使在贴装信息中设置为跳过的元件在显示与隐藏之间切换。
8. [ 跳过 ] 按钮
将所选元件设置为跳过。
9. [ 撤销跳过 ] 按钮
撤销所选元件的跳过设置。
10.[ 删除所选项目 ] 按钮
删除所选的项目。
11.[ 新建贴装信息 ] 按钮
创建新的贴装信息。
12.[ 改变贴装位置 ] 按钮
改变贴装位置。
13.[ 选择机器 ] 按钮
使各机器的贴装信息在显示与隐藏之间切换。
14.[ 放大 ] 按钮
放大图像。
15.[ 缩小 ] 按钮
缩小图像。
16.[ 移动 ] 按钮
移动图像。
17.[ 选择 ] 按钮
可以选择画面上的元件。
3-44
3
18.[ 矩形选择 ] 按钮
可用矩形框选择画面上的元件。
19.[ 矩形撤销 ] 按钮
取消用矩形框选中的元件。
n
要点
将光标置于主视图，点击鼠标右键显示鼠标右键菜单。也可以从菜单中选择并执行与按钮相同的命令。
基板图像查看器画面的构成
显示右键菜单
可以选择、执行与按钮相同的命令
66353-S0-00
