4.3.4 分割元件 ( 仅限显示送料器安装位置图时 )
对贴装数为 0 的元件无法分割元件。但对含有贴装数为 0 的总贴装数在 2 以上的通用元件，可以通过右键菜单对
贴装数在 2 以上的元件分割元件。
分割元件的对话框
贴装数在2以上，可以分割。
贴装数在1以下，无法分割。
66473-S0-00
4.3.5 合并元件 ( 仅限显示送料器安装位置图时 )
与贴装数为 1 以上的元件一样，也可以通过右键菜单合并元件。
合并元件的对话框
贴装数都为0或1以上都可以合并
66474-S0-00
4-49
4
4.3.6 干扰检查 ( 仅限显示送料器安装位置图时 )
贴装数为 0 的元件也可以和贴装数为 1 以上的元件一样执行干扰检查。
干扰检查
贴装数为0的元件因安装位置相同而发生干扰
66475-S0-00
4.3.7 输出送料器位置设置列表
贴装数为 0 的元件，也可以作为贴装数为 0 输出。没有设置送料器安装位置的元件则将安装位置号码作为 0 输出。
YG200_3
备注 送料器位置设置 A1B3_0
0
0
总数
0
0
No
[1]
[2]
送料器类型
8mm带式
8mm带式
元件名
partsA
partsB
安装号码
129
0
张数
组
1
1
送料器位置设置列表的输出
贴装数为0的没有设置安装位置的元件
贴装数为0的元件
66476-S0-00
4-50
4

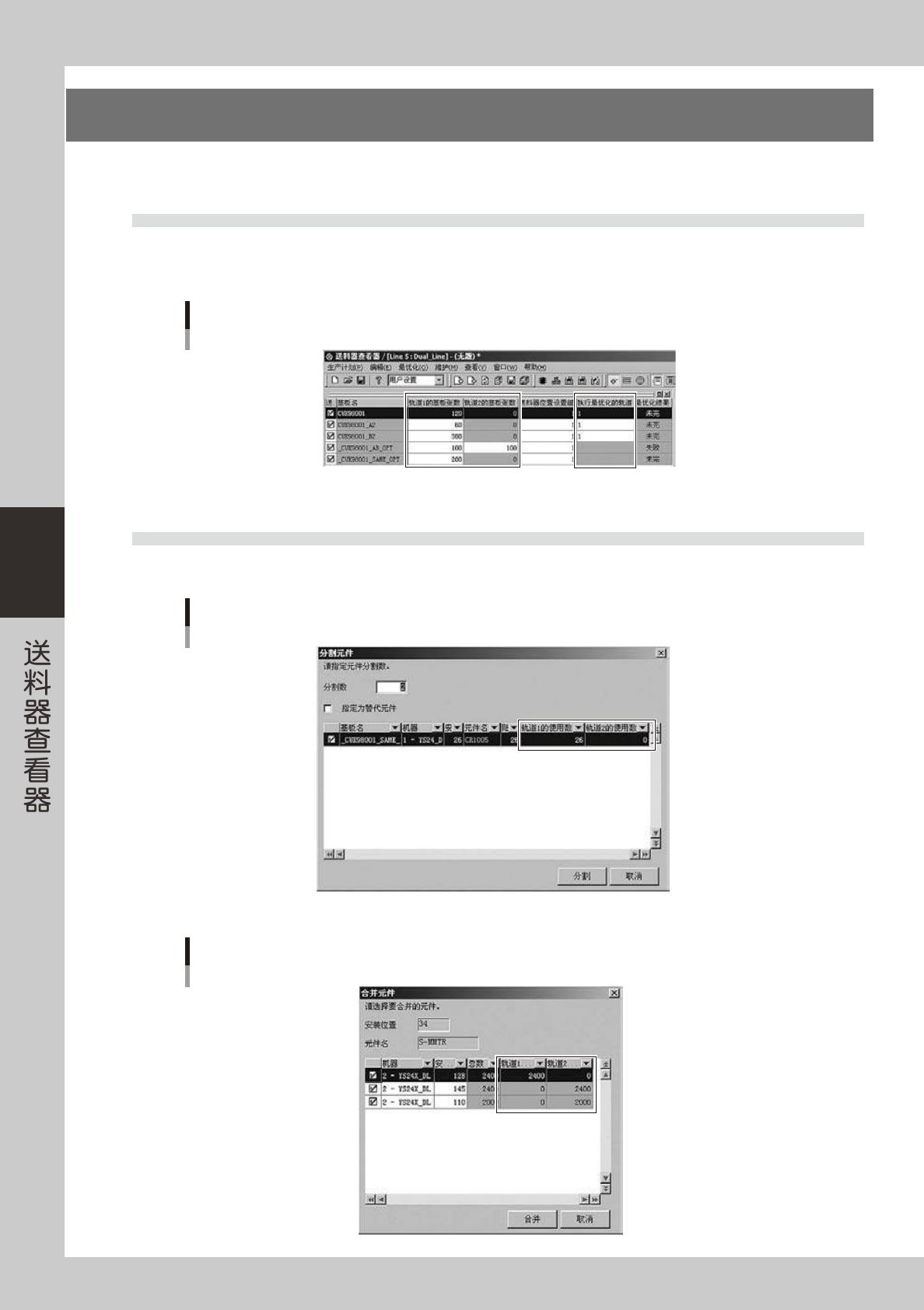

5.多轨支持
以下，介绍支持双轨机器时的添加功能。
5.1 基板列表窗口
基板列表窗口添加显示「轨道 1 的基板张数」、「轨道 2 的基板张数」、「执行最优化的轨道」。非合并基板的「执行
最优化的轨道」栏为有效状态，可以设置按哪条轨道用执行最优化。
基板列表窗口
66477-S0-00
5.2 「分割元件」、「合并元件」对话框
添加显示「轨道 1 的使用数」、「轨道 2 的使用数」。
「分割元件」对话框
66478-S0-00
「合并元件」对话框
66479-S0-00
