3-52 3 4.3 贴装信息中添加「轨道」列 标示是哪条轨道用的信息。YGX(Combined) 基板程序时，如打开各轨道的贴装信息，会自动进行筛选只显示所选 轨道的信息。 「轨道」列 选择「轨道」下拉框中的「全部」时 选择「轨道1的基板」的贴装信息时 选择「轨道2的基板」的贴装信息时 66381-S0-00
3-51
3
4.多轨支持
以下，介绍支持双轨机器时的添加功能。
4.1 「选择基板」对话框
「选择基板」对话框中添加显示「轨道 1 的基板名」、「轨道 1 的基板备注」、「轨道 2 的基板名」、「轨道 2 的基板备
注」。没有双轨机器的生产线，显示通常的对话框。
「选择基板」对话框
66379-S0-00
4.2 树状视图的显示
树状视图中添加显示轨道信息。读入 YGX(Combined) 基板程序时，生产线数据、机器数据和图像查看器的图标下，
添加显示「轨道 1 的基板」、「轨道 2 的基板」图标。主视图显示选中的轨道的信息。
树状视图
66380-S0-00
3-52
3

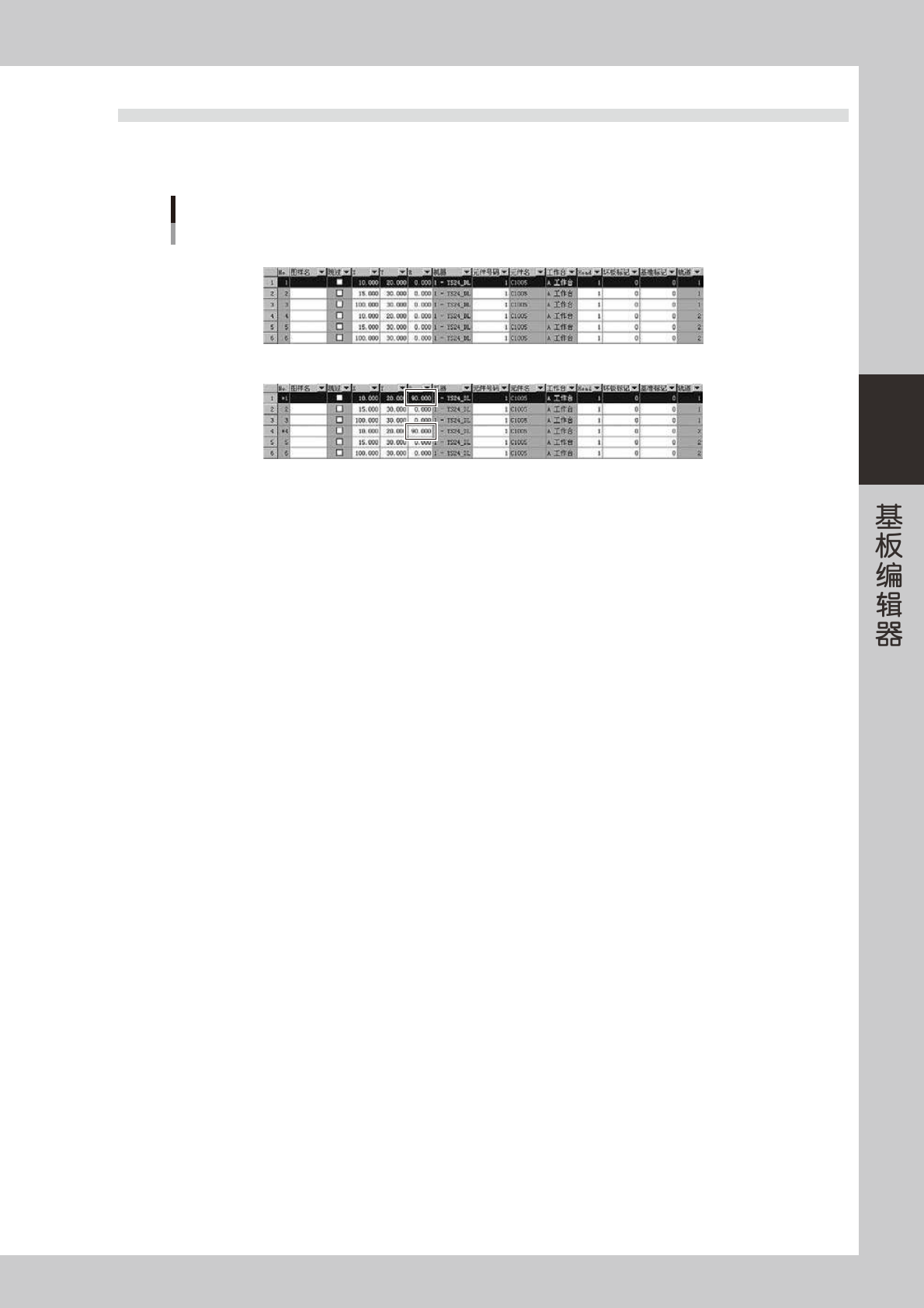

4.3 贴装信息中添加「轨道」列
标示是哪条轨道用的信息。YGX(Combined) 基板程序时，如打开各轨道的贴装信息，会自动进行筛选只显示所选
轨道的信息。
「轨道」列
选择「轨道」下拉框中的「全部」时
选择「轨道1的基板」的贴装信息时
选择「轨道2的基板」的贴装信息时
66381-S0-00
3-53
3

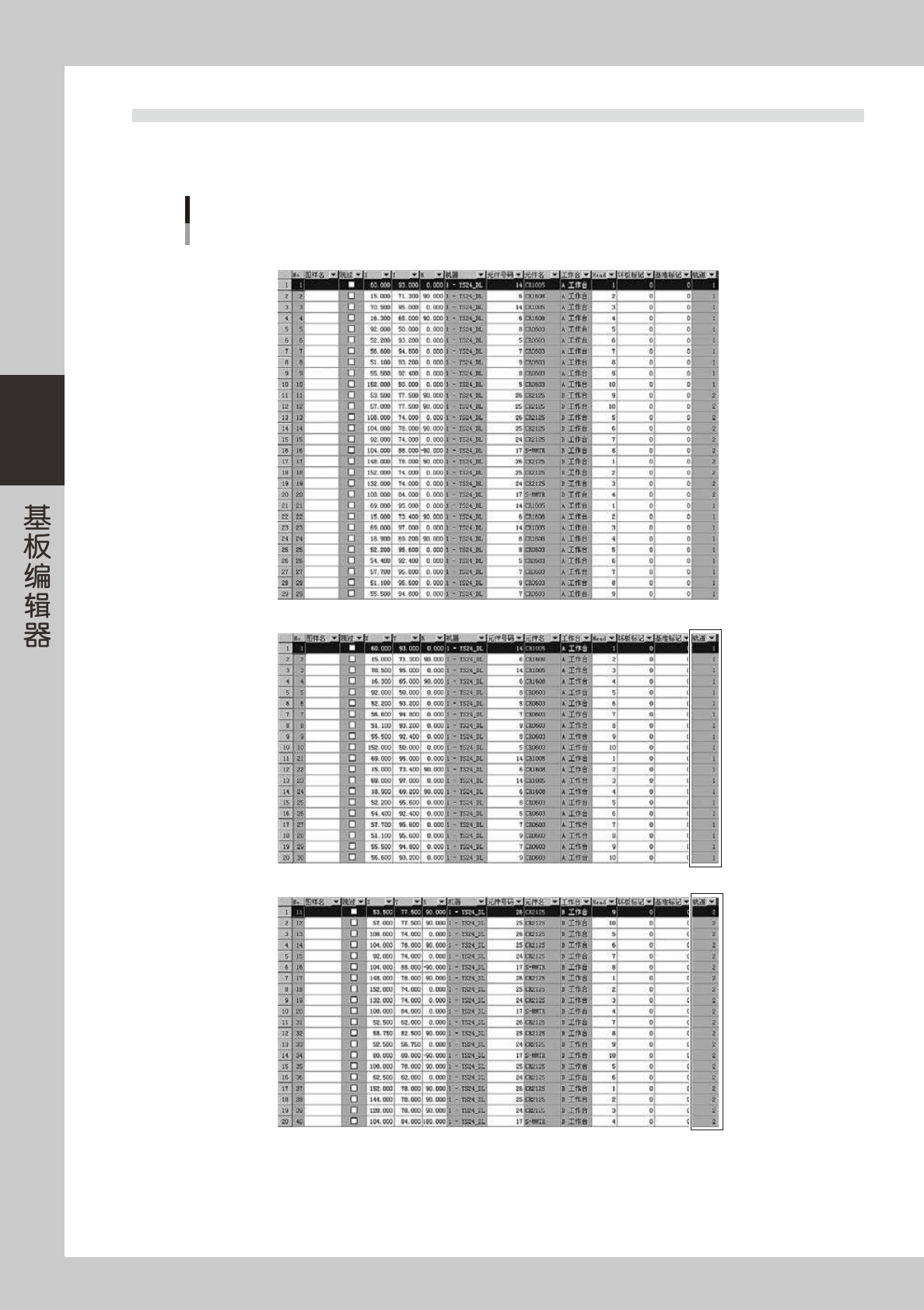

4.4 合并单一程序的基板的编辑
合并了单一程序的基板，因各轨道都贴装同一基板，所以要求贴装信息必须一致。因此，编辑其中 1 条轨道的贴
贴装信息，另 1 条轨道的贴装信息也会随之被更改。
合并单一程序的基板的编辑
「编辑前」
「编辑后」如更改轨道1用的贴装信息，轨道2用的贴装信息也随之被更改。
66382-S0-00
