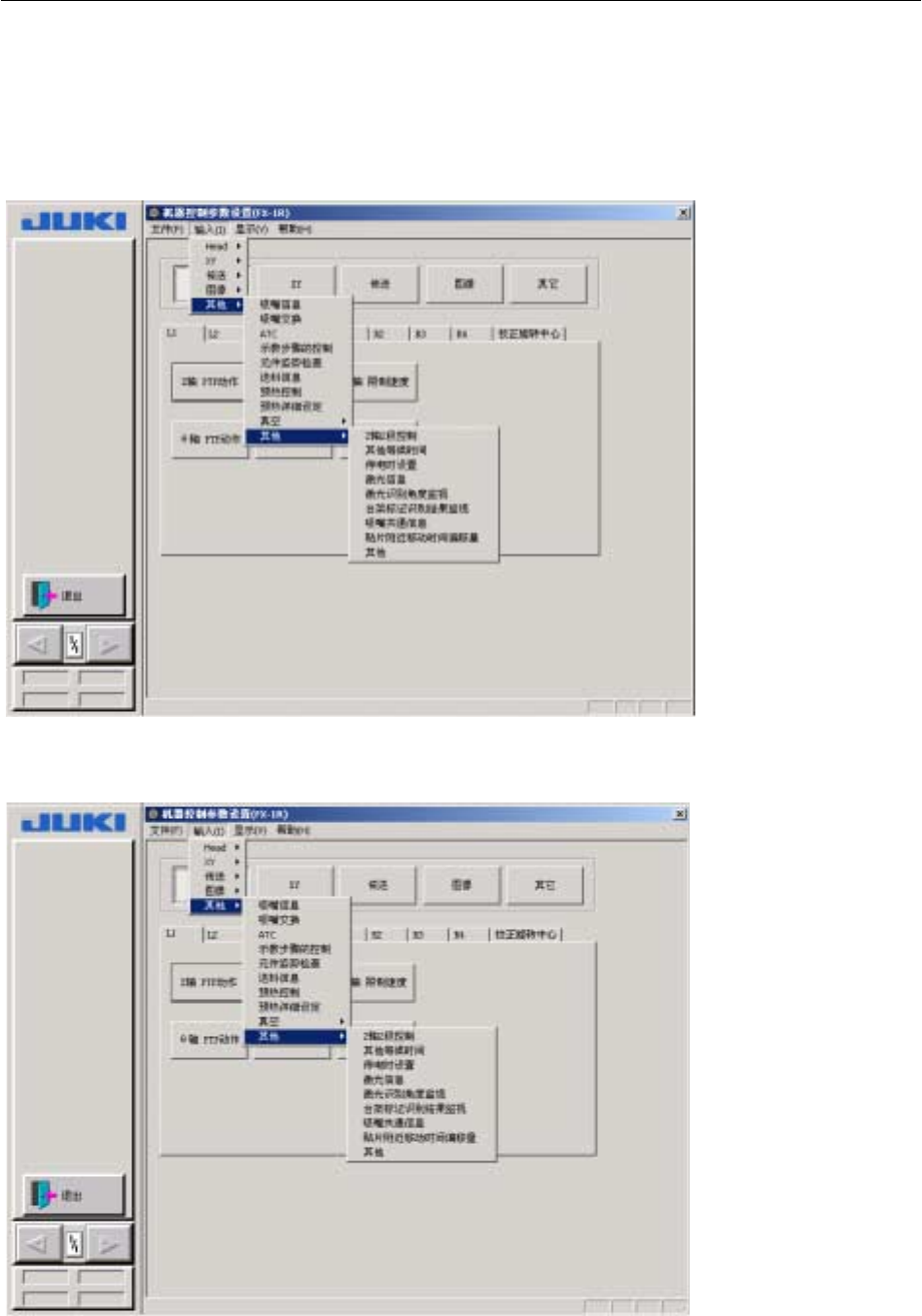

FX-1/FX-1R 机器控制参数 R e v 2 . 0 0 2-9 2.2.5 2.2.5 2.2.5 2.2.5 其他 其他 其他 其他 选择 [ 其他 ] 之后，就会显示出如图 2.2-7 ～图 2.2-8 所示的级联菜单。 图 2.2-7 在选择真空时，图 2.2-8 在选择其他时也被显示出来。 图 图 图 图 2.2 2.2 2.2 2.2- - - -7 7 7 7 其他菜单 其他菜单 其他菜单 其他菜单 ( ( ( ( …
FX-1/FX-1R 机器控制参数 Rev2.00
2-8
2.2.4
2.2.42.2.4
2.2.4
图像
图像图像
图像

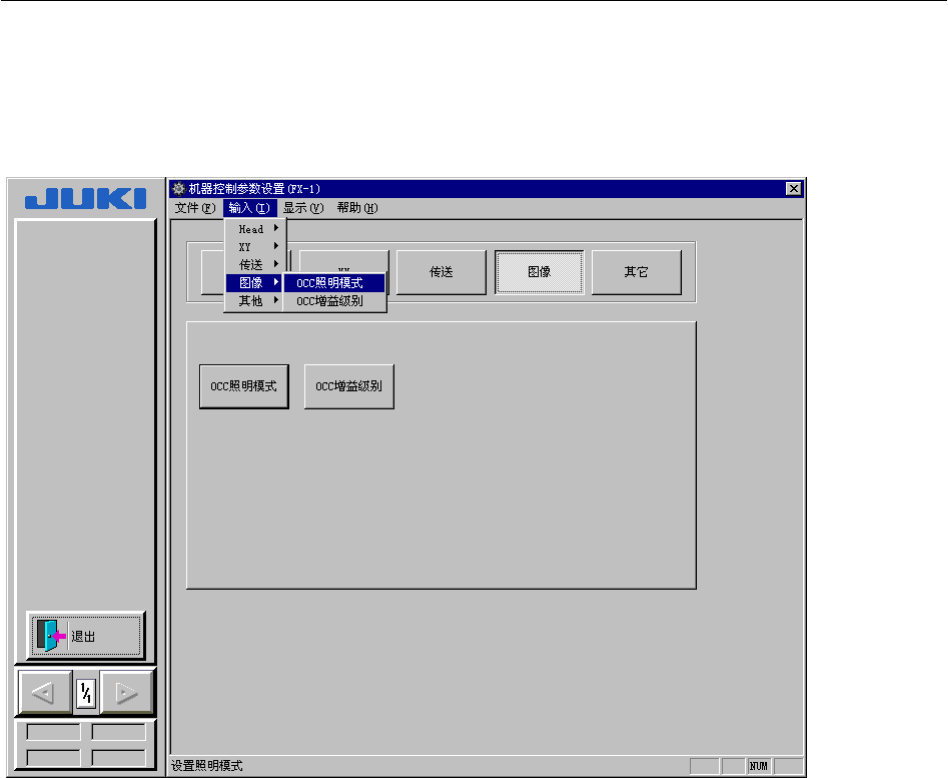

选择了[图像]之后，就会显示出如图 2.2-6 所示的级联菜单。
图
图图
图
2.2
2.22.2
2.2-
--
-6
66
6
图像菜单
图像菜单图像菜单
图像菜单(
((
(照明图案
照明图案照明图案
照明图案)
))
)
（１）OCC 照明模式
进行 OCC 的照明模式的设置。
（２）OCC 增益级别
进行 OCC 的增益级别设置。
FX-1/FX-1R 机器控制参数 Rev2.00
2-10
（１）吸嘴信息
进行吸嘴信息的设置。
（２）吸嘴交换
进行同时更换吸嘴的范围、更换吸嘴时的吸嘴长度检测高度等的设置。
（３）ATC
进行 ATC 的设置。
（４）示教步骤的控制
进行示教步骤的控制的设置。
（５）元件姿势检查
进行元件姿势检查的设置。
（６）送料器定位信息
进行送料器定位信息的设置。
（７）预热控制
进行预热控制的设置。
（８）预热详细设定
进行预热详细设定。
（９）真空
(a) 进行对于各种元件的各种真空同步时间的设置。
(b) 进行真空校准的设置。
(c) 对于各元件的适用最大元件尺寸和各种元件真空同步时间表的目录的设置。
（１０） 其他
（a） 进行吸取贴片Ｚ轴 2 级控制用数据的设置。
（b） 进行其他待机时间的设置。
（c） 进行停电时的待机时间的设置。
（d） 进行激光信息的设置。
（e） 进行激光识别角度监视参数的设置。
（f） 进行供料库标记识别结果监视参数的设置。
（g） 进行吸嘴通用信息参数的设置。
（h） 进行贴片附近移动时间偏移量差的设定。
（i） 贴片附近移动时间偏移量属于 FX1R 专用的设定功能。
吸取位置自动修正的更新同步时间
供料器传送间隔偏差判定值
吸取上升时的 θ 轴开始转动的可能高度
Ｚ轴上升时的 XY 轴开始动作的可能高度
等待整顿 Y 轴的变换行程
检测芯片跳起检测高度的偏差
注） （h）贴片附近移动时间偏移量属于 FX1R 专用的设定功能。
