FX-1/FX-1R 机器控制参数 R e v 2 . 0 0 4-52 (2) 设置项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 吸嘴 0 499 参照 (3) 吸嘴 吸嘴指标号码 0 ～ 499 对应吸 嘴号码 500 ～ 999 2 判断吸嘴的阈值 ( 真空等级 ) 3 判定元件的值 ( 吸取时检查 ) 4 吸取重试的判别值 ( 真空等级 ) 5 判定元件的值 ( 贴片前检查 ) 6 判定元件是否存在所需时 间 7 …
FX-1/FX-1R 机器控制参数 Rev2.00
4-52
(2)
设置项目
输入范围
№
项目
最小值 最大值
单
位
备考
1
吸嘴
0 499
参照(3)吸嘴
吸嘴指标号码
0～499 对应吸
嘴号码 500 ～
999
2
判断吸嘴的阈值
(真空等级)
3
判定元件的值
(吸取时检查)
4
吸取重试的判别值
(真空等级)
5
判定元件的值
(贴片前检查)
6
判定元件是否存在所需时
间
7
判断夹式吸嘴的阈值
(真空等级)
8
运行顺序
9
Ｘ
10
同时吸取范围
Ｙ
(3) 吸嘴
№
类别 内 容
1
0～9 标准吸嘴
2
10～49 次标准吸嘴
3
50～199 用户个别吸嘴
4
200 ～
299
大型吸嘴
5
300 ～
329
内闭夹式吸嘴
6
330 ～
349
内闭夹式吸嘴(大型)
7
350 ～
379
外开夹式吸嘴
8
380 ～
399
外开夹式吸嘴(大型)
9
400 ～
499
不能更换吸嘴
FX-1/FX-1R 机器控制参数 Rev2.00
4-53
4.5.2
4.5.24.5.2

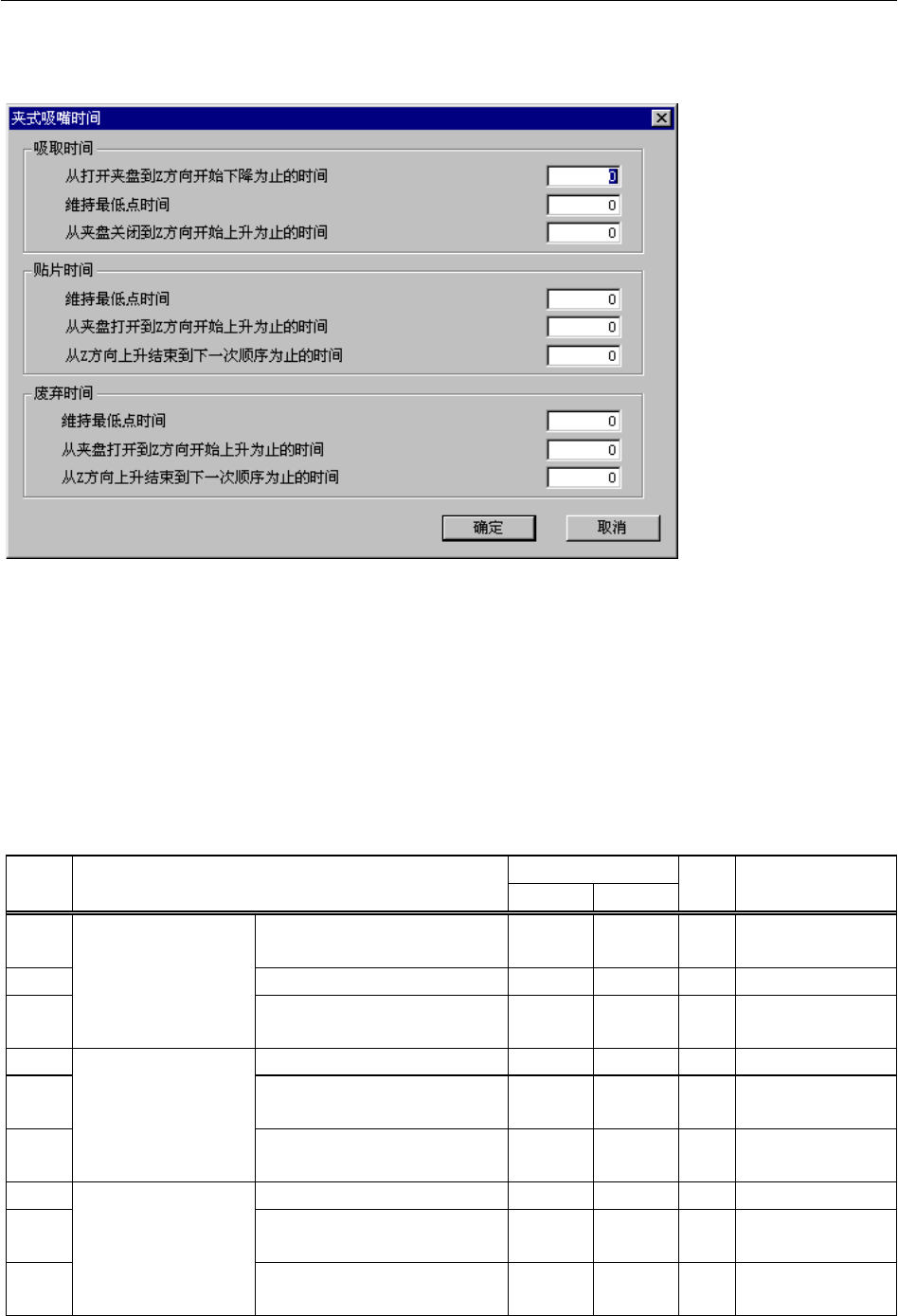

4.5.2 夹式吸嘴时间
夹式吸嘴时间夹式吸嘴时间
夹式吸嘴时间
图
图图
图
4.5
4.54.5
4.5-
--
-2
22
2
夹式吸嘴时间
夹式吸嘴时间夹式吸嘴时间
夹式吸嘴时间
(1) 设置画面的显示方法
吸嘴信息设置画面(图 4.5-1) : [夹式吸嘴时间]按键
注) 用[OK]按键或[取消]按键结束本画面之后，返回吸嘴信息设置画面(图 4.5-1)。
(2)设置项目
输入范围
№
项目
最小值 最大值
单
位
备考
1
从打开夹盘到Ｚ方向开始
为止的时间
ms
2
维持最低点时间
ms
3
元件吸取时间
从夹盘关闭到Ｚ方向开始
上升为止的时间
ms
4
维持最低点时间
ms
5
从夹盘关闭到Ｚ方向开始
上升为止的时间
ms
6
元件贴片时间
从Ｚ方向上升结束到下一
次顺序为止的时间
ms
7
维持最低点时间
ms
8
从夹盘打开到Ｚ方向开始
上升为止的时间
ms
9
元件废弃时间
从Ｚ方向上升结束到下一
次顺序为止的时间
ms
