FX-1/FX-1R 机器控制参数 R e v 2 . 0 0 4-47 (3) 区 № 类别 内 容 1 0 行程 3.5mm 以上 2 1 行程 3.0mm ～ 3.5mm 以下 3 2 行程 2.5mm ～ 3.0mm 以下 4 3 行程 2.0mm ～ 2.5mm 以下 5 4 行程 1.5mm ～ 2.0mm 以下 6 5 行程 1.5 以下 7 6 ～ 7 预备 8 8 固定时间 200msec( 解除 Y 固定 ) 9 9…
FX-1/FX-1R 机器控制参数 Rev2.00
4-46

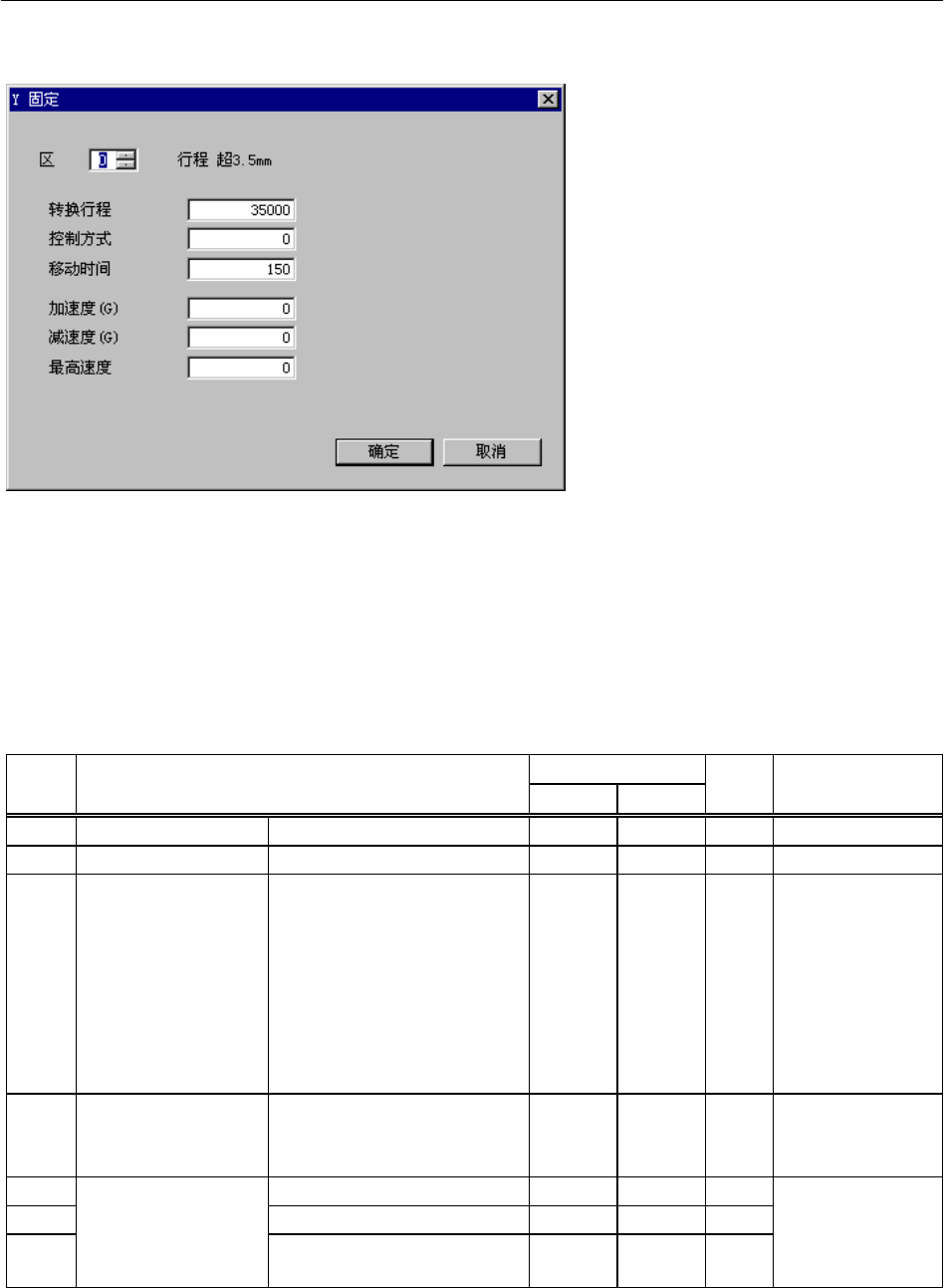

4.3.5
4.3.54.3.5
4.3.5 Y
YY
Y 固定
固定固定
固定
图
图图
图
4.3
4.34.3
4.3-
--
-5
55
5
Y
YY
Y 固定
固定固定
固定
(1) 设置画面的显示方法
菜单: [输入]→[传送]→[Y 固定]
起动: [传送]按键→[Y 固定]按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单位 备考
1
区
0 9
参照(3)区分
2
转换行程
mm
3
控制方式
1: 加速度固定
( 速度 时间可
变),
2: 时间固定(速
度加速度可变),
3: 台形驱动(时
间可变／速度
加速度固定)
4
移动时间
ms
控制方式选择２
的时间固定时设
置
5
加速度(G)
G
6
减速度(G)
G
7
Y 固定
(速度表)
最高速度(mm/sec)
mm/
sec
控制方式选择３
的台形驱动时，
此速度表为上限
值
注 1) 在“变换行程”上可以设置最多 5 级的控制参数。“变换行程”的“１”为 5，“２”为 50，“３”为 0 时，
第 1 级为Ｓ≦5，第 2 级为 5＜Ｓ≦50，第 3 级为 50＜Ｓ。
FX-1/FX-1R 机器控制参数 Rev2.00
4-47
(3)区
№
类别 内 容
1 0
行程 3.5mm 以上
2 1
行程 3.0mm～3.5mm 以下
3 2
行程 2.5mm～3.0mm 以下
4 3
行程 2.0mm～2.5mm 以下
5 4
行程 1.5mm～2.0mm 以下
6 5
行程 1.5 以下
7
6～7 预备
8 8
固定时间 200msec(解除 Y 固定)
9 9
预备
FX-1/FX-1R 机器控制参数 Rev2.00
4-48
4.4
4.44.4
4.4
图像
图像图像
图像

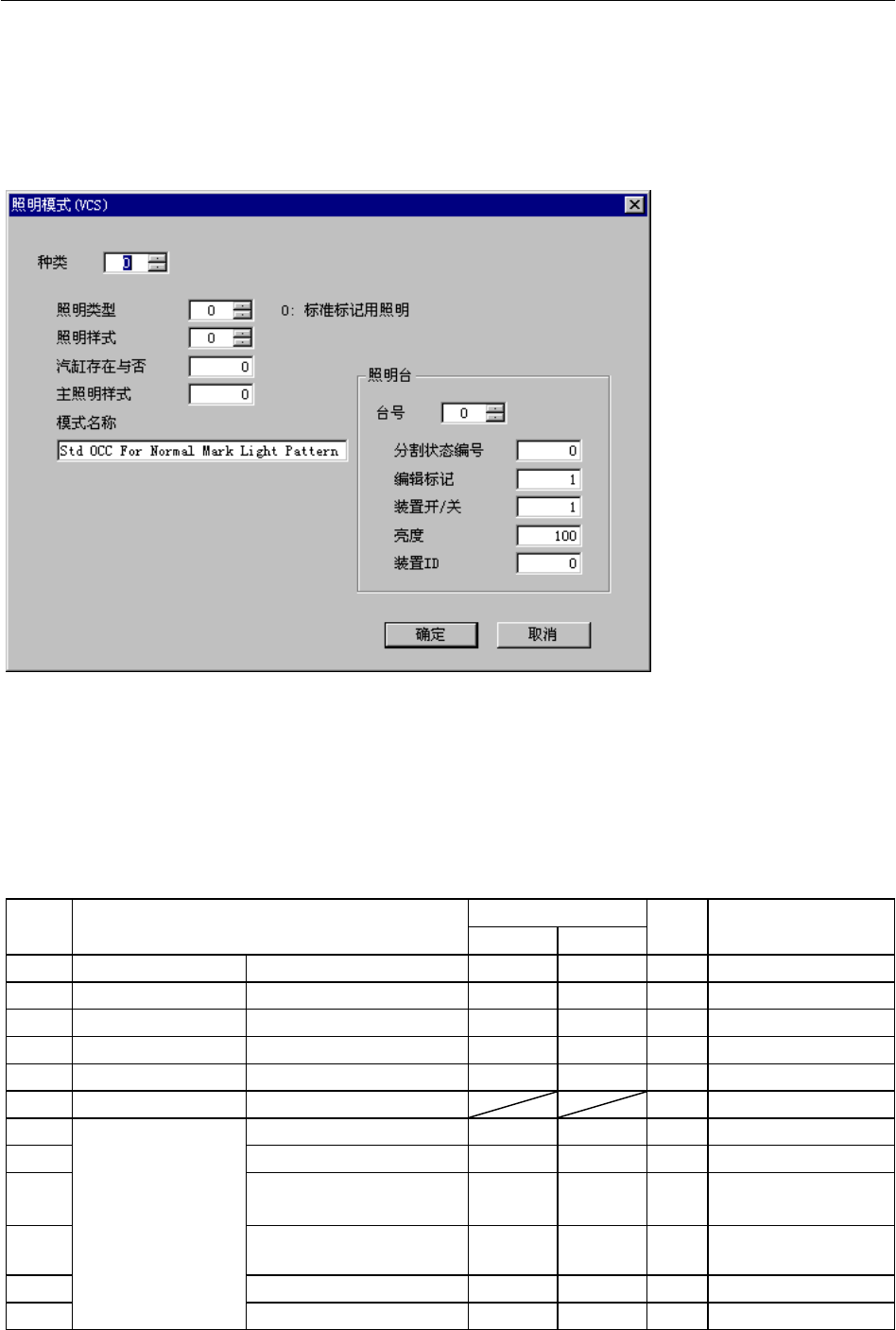

4.4.1
4.4.14.4.1
4.4.1 OCC
OCC OCC
OCC 照明模式
照明模式照明模式
照明模式
图
图图
图
4.4
4.44.4
4.4-
--
-1
11
1
OCC
OCCOCC
OCC 照明模式
照明模式照明模式
照明模式
(1) 设置画面的显示方法
菜单: [输入]→[图像]→[OCC 照明模式]
起动: [图像]按键→ [OCC 照明模式] 按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单位 备考
1
种类
0 63
参照(3)种类
2
照明类型
0 255
参照(4)照明类型
3
照明样式
0 255
参照(5)照明样式
4
汽缸存在与否
5
主照明样式
6
模式名称
7
台号
0 15
8
分割状态编号
9
编辑标记
0:不能编辑,
1:可以编辑
10
装置开/关
0:OFF,
1:ON
11
亮度
12
照明台
装置 ID
参照(6)装置 ID
