FX-1/FX-1R 机器控制参数 R e v 2 . 0 0 4-69 4.5.13 4.5.13 4.5.13 4.5.13 真空 真空 真空 真空时间 时间 时间 时间切换表 切换表 切换表 切换表 图 图 图 图 4.5 4.5 4.5 4.5- - - -13 13 13 13 真空时间 真空时间 真空时间 真空时间切换表 切换表 切换表 切换表 (1) 设置画面的显示方法 菜单 : [ 输入 ] → [ 其他 ] → [ 真…
FX-1/FX-1R 机器控制参数 Rev2.00
4-68
4.5.12
4.5.124.5.12
4.5.12
真空
真空真空
真空(
((
(真空校准）
真空校准）真空校准）
真空校准）
图
图图
图
4.5
4.54.5
4.5-
--
-12
1212
12

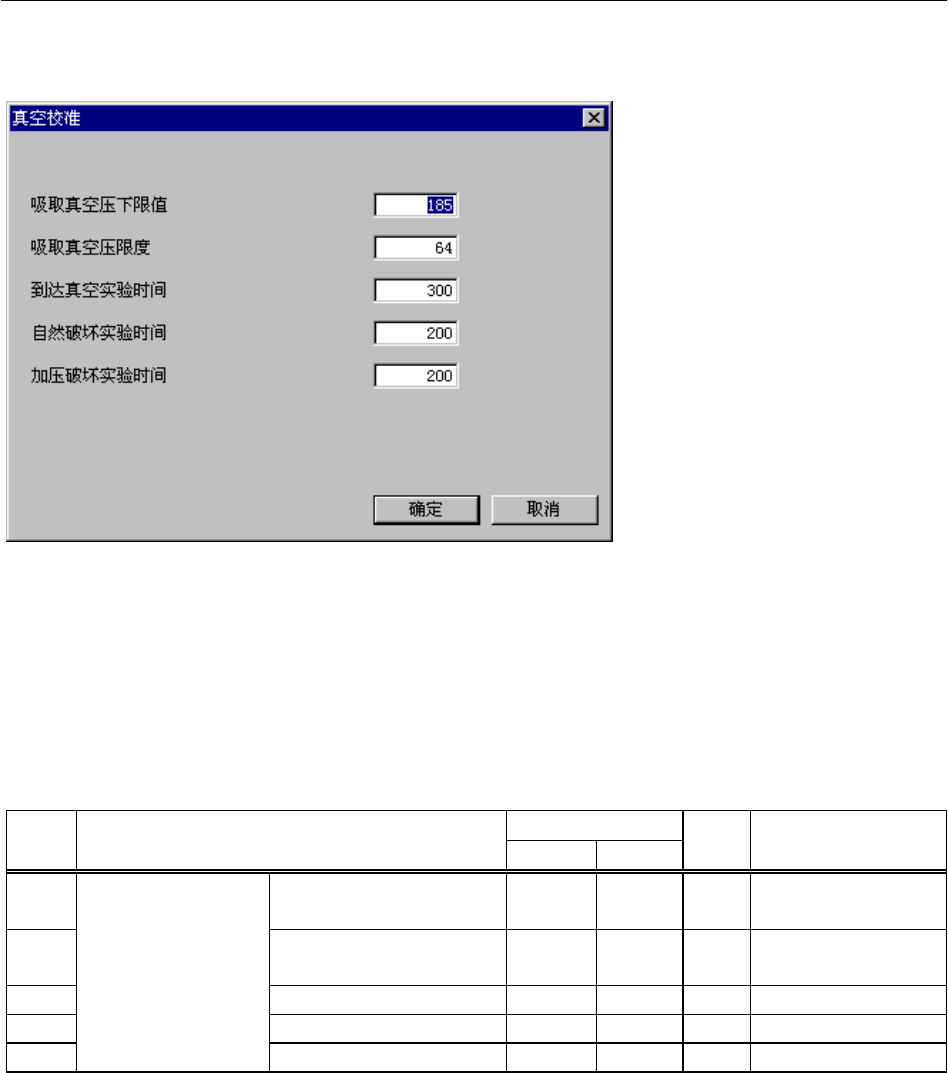

真空校准
真空校准真空校准
真空校准
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[真空]→[真空校准]
起动: [其他]按键→[真空]Tab→[真空校准]按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单位 备考
1
吸取真空压下限值
0.1
kPa
初期值:
相当于-500mmHg
2
吸取真空压限度
0.1
kPa
初期值:
相当于-50mmHg
3
到达真空试验时间
ms
初期值:300
4
自然破坏实验时间
ms
初期值:200
5
真空校准
加压破坏实验时间
ms
初期值:200
FX-1/FX-1R 机器控制参数 Rev2.00
4-69
4.5.13
4.5.134.5.13
4.5.13
真空
真空真空
真空时间
时间时间
时间切换表
切换表切换表
切换表
图
图图
图
4.5
4.54.5
4.5-
--
-13
1313
13
真空时间
真空时间真空时间
真空时间切换表
切换表切换表
切换表
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[真空]→[真空时间切换表]
起动: [其他]按键→[真空]Tab→[真空时间切换表]按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单
位
备考
1
元件种
0 49
参照(3)元件种
2
大小区分
0 2
适用最大元件尺
寸分 3 阶段
3
最大元件尺寸
0.1
µm
4
真空时间切换表
真空时间索引(标准时间，
扩展时间 1,扩展时间 2,扩
展时间 3)
4.5.12设置各种
元件真空时间变
换表指标
FX-1/FX-1R 机器控制参数 Rev2.00
4-70
(3)大小区分
№
类别 内 容
1 0
C_CHIP1 方芯片
2 1
C_CHIP2 电阻
3 2
C_CHIP3 铝电解电容器
4 3
C_CHIP4 网络电阻
5 4
C_CHIP5 微调电容
6 5 C_SOT SOT
7 6 C_SOJ SOJ
8 7 C_GaAsFET GaAsFET
9 8
C_LED LED元件
10 9
C_CHIP_OTHER 其它芯片元件
11 10 C_SOP SOP
12 11 C_QFP QFP
13 12 C_PLCC,C_QFJ QFJ(PLCC)
14 13 C_TSOP TSOP
15 14 C_TSOP2 TSOP2
16 15
C_BQFP BQFP(缓冲 QFP)
17 16 C_BGA,C_PBGA BGA(PBGA)
18 17 C_CBGA CBGA
19 18
C_HSOP 热封 SOP
20 19 C_FBGA FBGA(CSP)
21 20
C_QFN QFN元件
22 21
C_IC_OTHER 其它 IC 元件
23 22
C_CONN 单方向引脚插头
24 23
C_CON2 二方向引脚插头
25 24
C_CONZ Ｚ引脚插头
26 25
C_EXCON 扩展引脚插头
27 26
C_OLC 外形定心元件
28 27
C_PANEL 外形识别元件
29 28
C_CONN_OTHER 其它插头
30 29
C_SKT_J J插口
31 30
C_SKT_G 砷化镓半导体插口
32 31
C_SKT_B 插口
33 32
C_SKT_OTHER 其它 IC 插口
34 33
C_HIC HIC(基板元件)
35 34
C_ELEMENT1 元件 1
36 35
C_ELEMENT2 元件 2
37 36
C_ELEMENT3 元件 3
38 37
C_SOPDIMM DIMM插头
39 38
C_TI_BCHIP 日本 TI Micro BGA
40 39
C_TR_UL 三极管(左上缺口)
41 40
C_TR_UR 三极管(右上缺口)
42 41
C_TR_LL 三极管(左下缺口)
43 42
C_TR_LR 三极管(右下缺口)
44
43～48 预备
45 49
C_OTHER 其它元件
