JaNets 使用说明书 5 车间作业设置
5-19

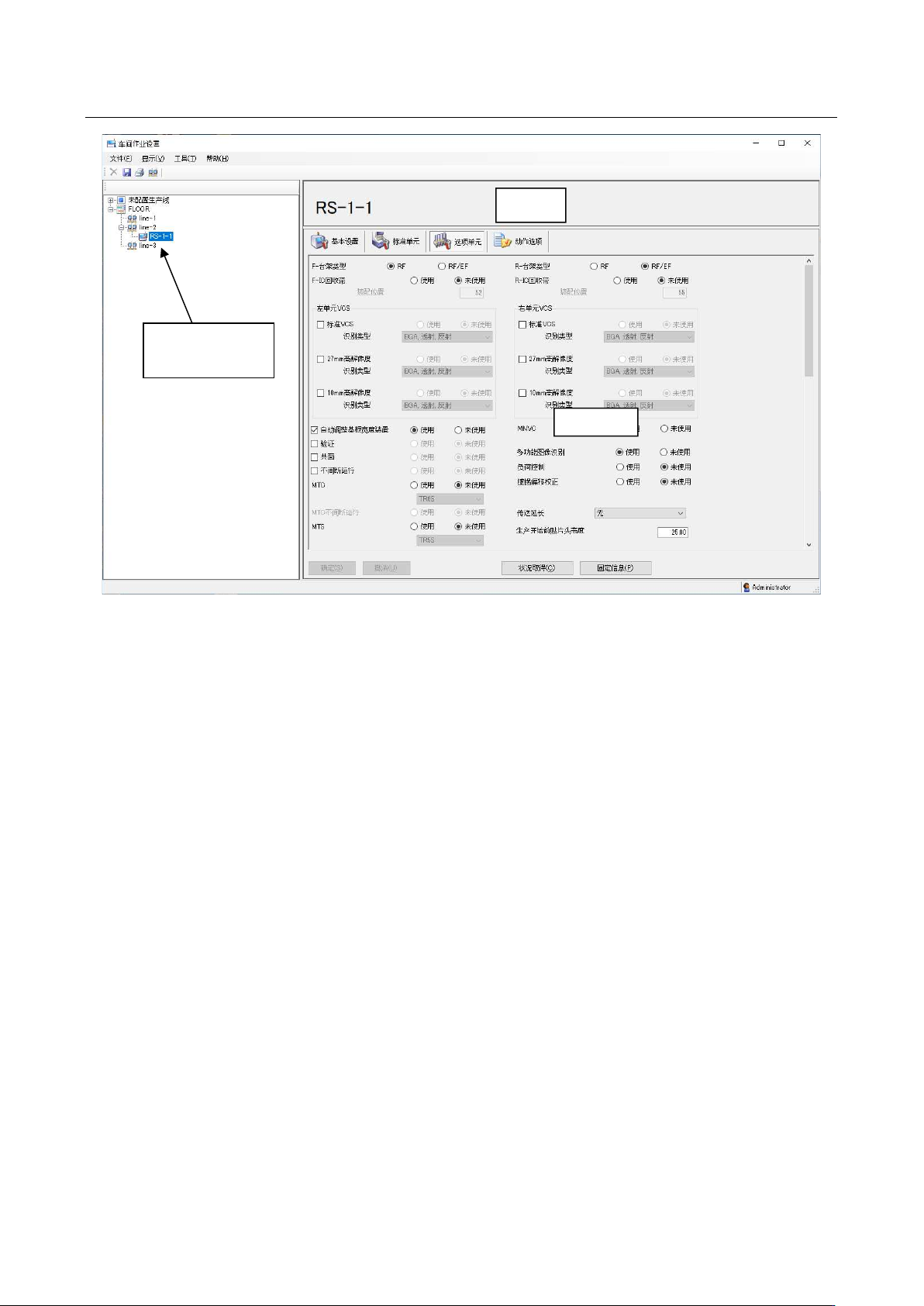

5-4-4 机器图（显示机器信息）
图 5-4-5 机器选择画面示例
机器图：显示在车间构成树形里选择的机器名。
机器图
机器详细
在车间构成树形
里选择机器。
JaNets 使用说明书 5 车间作业设置
5-20
5-4-4-1 机器详细
对机器的基本信息及单元状况进行设置。
在这里设置的项目会以图像形式反映到机器图里。
图 5-4-6 机器详细画面
（设置方法）
① 按「基本设置」「标准单元」「选项单元」「动作选项」的顺序进行设置。
（输入 IP 地址后选择「标准单元」时，会进行 IP 地址的自动检查，并移动到「标准单元」画
面 。）
※ 选择被监视生产线中配置的机器时，基本设置、标准单元、选购项单元、动作选购项的所有设
置项目，都将不能变更（显示为灰色）。
※ 在 EPU 模式的生产线中选择了配置的机器时，不能操作取得状况按钮。（显示为灰色）
※ 在 EPU 模式的生产线中选择了配置的机器时，不执行 IP 地址的自动检查。

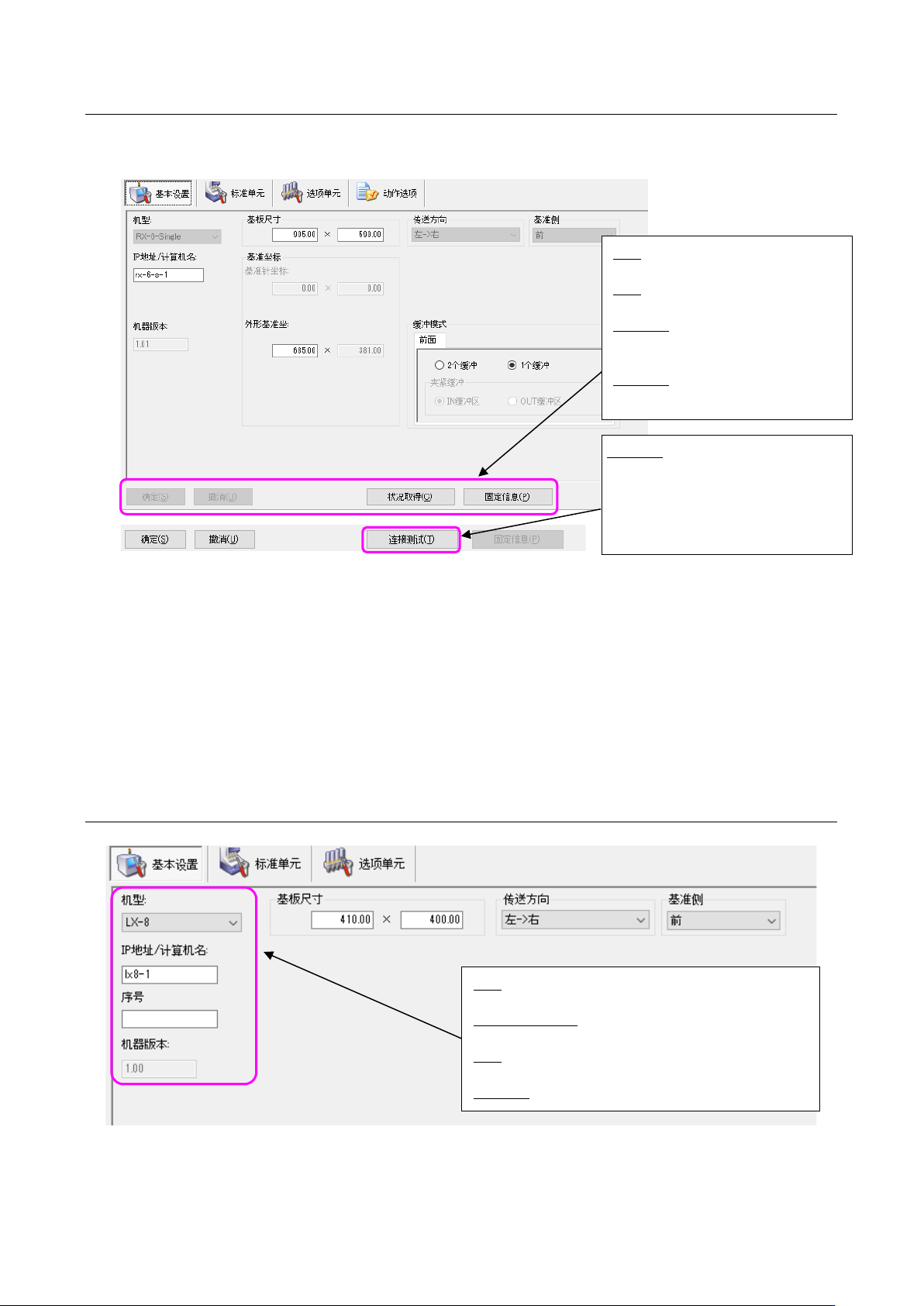

5-4-4-2
基本设置
图 5-4-7 基本设置
连接测试：与
IP
地址
/
计算机名中指定的
机器进行通信，确认是否连接。
※ 连接测试并不保证测出所有连接的
机种。而是对为了确认指定机器的
应答。
确定：机 器 详细设置变更时，确定变更
内容。
撤销：机器详细设置变更时，放弃变更
的内容、恢复最后确定的状态。
状况取得：对 IP 地址/
计算机名中指定
的机器进行通信，取得机型及机器
详细信息。
固定信息：固定供应装置设置画面，显
示固定吸嘴设置画面。
机型：
选择机型。机器已配置在生产线上时，不能变更
此项。
IP 地址/计算机名：设 置 IP
地址或计算机名（必须输入）
配置为 EPU 模式时为不显示。
序号： 设置能够确定进行通信的 LX-8
的序号。不显示
LX-8 以外的信息。
机器版本：显示机器通信版本。
JaNets 使用说明书 5 车间作业设置
5-21

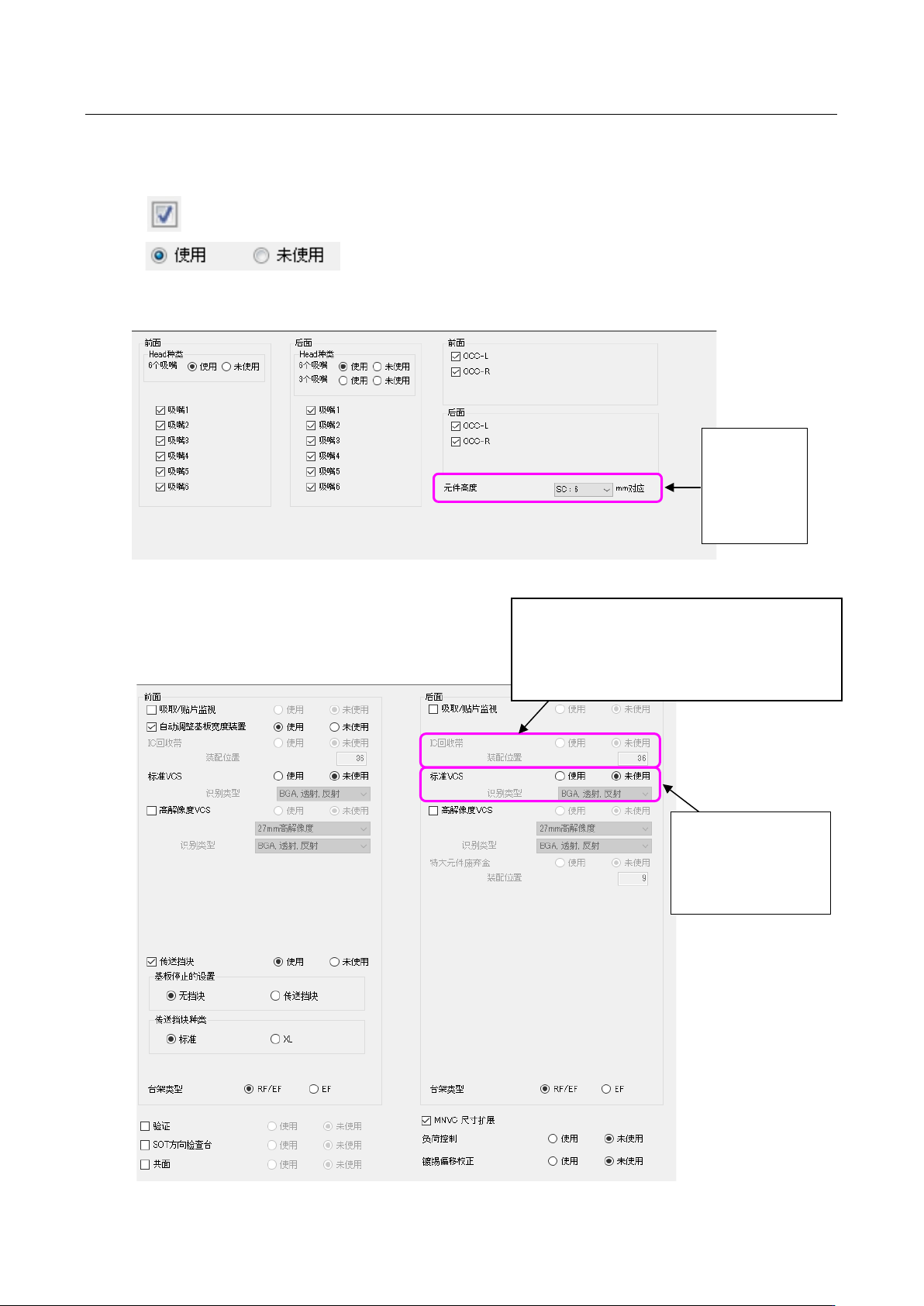

5-4-4-3 标准单元/选项单元/动作选项
※ 显示内容因机器规格而异。
※ 无法通过「状况取得」，取得机器操作选项的项目。
勾选框 ：是否选择该单元（标准单元为使用、停止使用）。
选择按钮：选择单元的「使用」「不使用」。
1) 贴片机 RX-6 示例
图 5-4-8 标准单元(RX-6)
图 5-4-9 选项单元(RX-6)
标准 VCS 的识别类型
・不识别
・识别 BGA 图像
・反射识别
・BGA,反射
IC
回收带的安装位置
・ 机械台架时
指定占有宽度左端的孔号码。
・ 电动台架时（只限可设置的机型）
指定从占有宽度左端起第
3
个（中央）的孔号
元件高度
SC : 6mm
NC :12mm
HC :20mm
EC :25mm
UC :33mm
