JaNets 使用说明书 7 编辑程序
7-99
在 RX-7-8 系列的选购项数据画面设定以下项目。
表 7-78 RX-7-8 系列 选项数据画面项目
项目
备注
吸取位置偏移允许值 选择零件（元件）识别时在哪个范围内进行识别。
选择「全画面」时，对全画面进行识别。
选择「指定位置」时，在指定的区域内进行识别。选择了「指定位置」时，
输入识别区域。
选择「自动算出零件尺寸」时，将考虑角度、角度偏移的允许值，自动设定识
别区域，进行识别。
识别区域的输入范围为 0.00～1000.00。
初始值为
0.50
。
角度偏移允许值 当识别所获得的元件角度与预想有元件的角度有所偏移时，应输入允许的角度
偏移量。
输入范围为
0.000
～
180.000
。初始值为
15.000
。
本体对背景极性 从「暗」「明」「不考虑」中选择零件（元件）的本体与背景的明暗差别。
初始值为「不考虑」。
球形的极性 本体与球形的明暗差，从「本体暗淡」、「本体明亮」中进行选择。
初始值为「本体暗淡」。
本体样品 指定本体检出时使用的辅助样品系数。
自动计算适当的本体样品时，请勾选自动。
设定系数时，选择手动。
系数的输入范围为
1.00
～
24.00
。初始值为
1.00
。
球形外观的大小比 当识别的球形尺寸与实际的球形尺寸不同时，对「识别的球形尺寸」相对于
「实际的球形尺寸」所占的比例进行设定。
输入范围为
0.01
～
200.00
。初始值为
100.00
。
粗略位置确定中使用本
体
当实际零件（元件）的管脚数比数据的管脚数多时，要检出多余的管脚，将其
识别为 NG 时，请勾选此项。
初始值为「否」。
检查多余的管脚 当实际零件（元件）的管脚数比数据的管脚数多时，要检出多余的管脚，将其
识别为 NG 时
初始值为「是」。
识别方法 通用贴片头的元件识别方法从「统一识别」、「个别识别」进行选择。
初始值为「统一识别」。
统一识别组编号 由通用贴片头执行统一识别时，选择同一照明级别可以同时识别的组编号。
初始值为「
1
」。
背面贴片检测 设定在吸取元件时是否检测元件的背面贴片。
初始值为「否」。
背面贴片检测-接地面 接地面的亮度从「暗淡」、「明亮」中进行选择。
初始值为「暗淡」。
背面贴片检测-阈值 输入判断接地面光度的阈值。
输入范围为
0
～
255
。初始值为
100
。
JaNets 使用说明书 7 编辑程序
7-100
RX-7-8 系列的选购项数据画面所显示的设定项目，如下所述各形状种类的均不同。
表 7-79 RX-7-8 系列 选购项数据画面项目的形状种类条件
项目
芯片
元件
管脚
元件
BGA
元件
异形元件
无管脚
异形元件
有管脚
异形元件
有锡球
吸取位置偏移允许值 ○ ○ ○ ○ ○ ○
角度偏移允许值 ○ ○ ○ ○ ○ ○
本体对背景极性 - ○ ○ ○ ○ ○
球形的极性
- -
○
-
○
本体样品
-
○ ○ ○ ○ ○
球形外观的大小比
- -
○
-
○
粗略位置确定中使用本体 - ○ ○ - ○ ○
检查多余的管脚 - ○ - ○ ○
识别方法
○
○
○
○
○
○
统一识别组编号 ○ ○ ○ ○ ○ ○
背面贴片检测 ○ ○
- -
JaNets 使用说明书 7 编辑程序
7-101

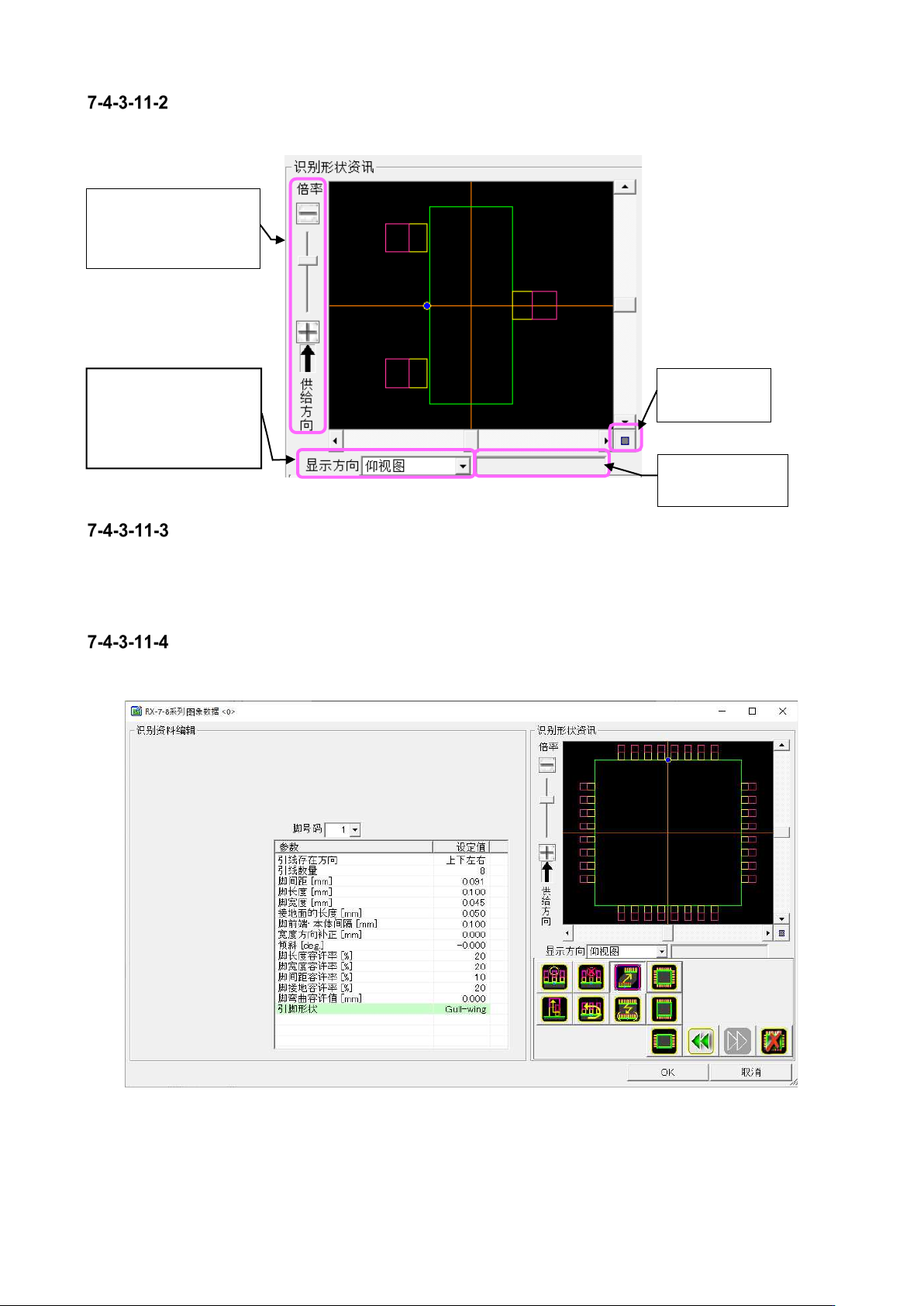

识别形状资讯
芯片元件
编辑按钮为无效。
RX-7-8 系列无需进行图像数据的设定。
管脚元件
按下编辑按钮则显示以下所示的画面。
图 7-145 RX-7-8 系列 图像数据画面（管脚元件）
元件的显示方向。
仰视图从元件下面、俯
视图从元件上面进行显
示。
初始值为仰视图
显示倍率。
以中心为基准对形状信
息画面进行放大缩小。
将显示移动至
中心位置。
为现在鼠标光标
所在的 X,Y 坐
