JaNets 使用说明书 7 编辑程序 7- 102 在管脚元件信息 画面设定以下项 目。 表 7- 80 RX -7-8 系列 图像数据画面（管脚元件） 设置项目 项目 备注 管脚 号码 参数的设定用小组学分成为可能。 用以下， 1 个小组学分设定。 脚存在方向 设定管脚的存在方向。 脚数 输入管脚的根数。 输入范围为 1 ～ 999 。（初始值： 8 ） 脚间距 输入管脚的中心间距。 输入范围为 0.001 ～ 99.999 。（初…
JaNets 使用说明书 7 编辑程序
7-101
识别形状资讯
芯片元件
编辑按钮为无效。
RX-7-8 系列无需进行图像数据的设定。
管脚元件
按下编辑按钮则显示以下所示的画面。
图 7-145 RX-7-8 系列 图像数据画面（管脚元件）
元件的显示方向。
仰视图从元件下面、俯
视图从元件上面进行显
示。
初始值为仰视图
显示倍率。
以中心为基准对形状信
息画面进行放大缩小。
将显示移动至
中心位置。
为现在鼠标光标
所在的 X,Y 坐
JaNets 使用说明书 7 编辑程序
7-102
在管脚元件信息画面设定以下项目。
表 7-80 RX-7-8 系列 图像数据画面（管脚元件）设置项目
项目
备注
管脚号码
参数的设定用小组学分成为可能。
用以下，
1
个小组学分设定。
脚存在方向
设定管脚的存在方向。
脚数
输入管脚的根数。
输入范围为
1
～
999
。（初始值：
8
）
脚间距
输入管脚的中心间距。
输入范围为
0.001
～
99.999
。（初始值：根据模型尺寸不同。）
脚长度
输入管脚的长度。
输入范围为
0.001
～
99.999
。（初始值：根据模型尺寸不同。）
脚宽
输入管脚的宽度。
输入范围为
0.001
～
99.999
。（初始值：根据模型尺寸不同。）
脚接触长度
输入管脚与基板的接地面长度。
输入范围为
0.001
～
99.999
。（初始值：
0.000
）
脚前端与本体距离
输入管脚前端至模板的间隔。
输入范围为
-999.999
～
999.999
。（初始值：根据模型尺寸不同。）
宽度方向管脚的胶版
输入管脚的中心与元件中心的偏移量。
输入范围为
-999.999
～
999.999
。（初始值：
0.000
）
脚长度容许率
输入对管脚长度的识别允许率。
输入范围为
1
～
99
。（初始值：
20
）
脚宽度容许率
输入对管脚宽度的识别允许率。
输入范围为
1
～
99
。（初始值：
20
）
脚间距容许率
输入对管脚间距的识别允许率。
输入范围为
1
～
99
。（初始值：
10
）
脚接地面长度容许率
输入对管脚接地面的长度识别允许率。
输入范围为
1
～
99
。（初始值：
20
）
弯曲容许
以长度输入管脚前端部的弯曲允许值。
输入范围为
0.000
～
999.999
。（初始值：
0.000
）
脚形状
从「
Gull-wing
」「
J-lead
」中选择管脚形状。
JaNets 使用说明书 7 编辑程序
7-103
BGA 元件
按下编辑按钮则显示以下所示的画面。

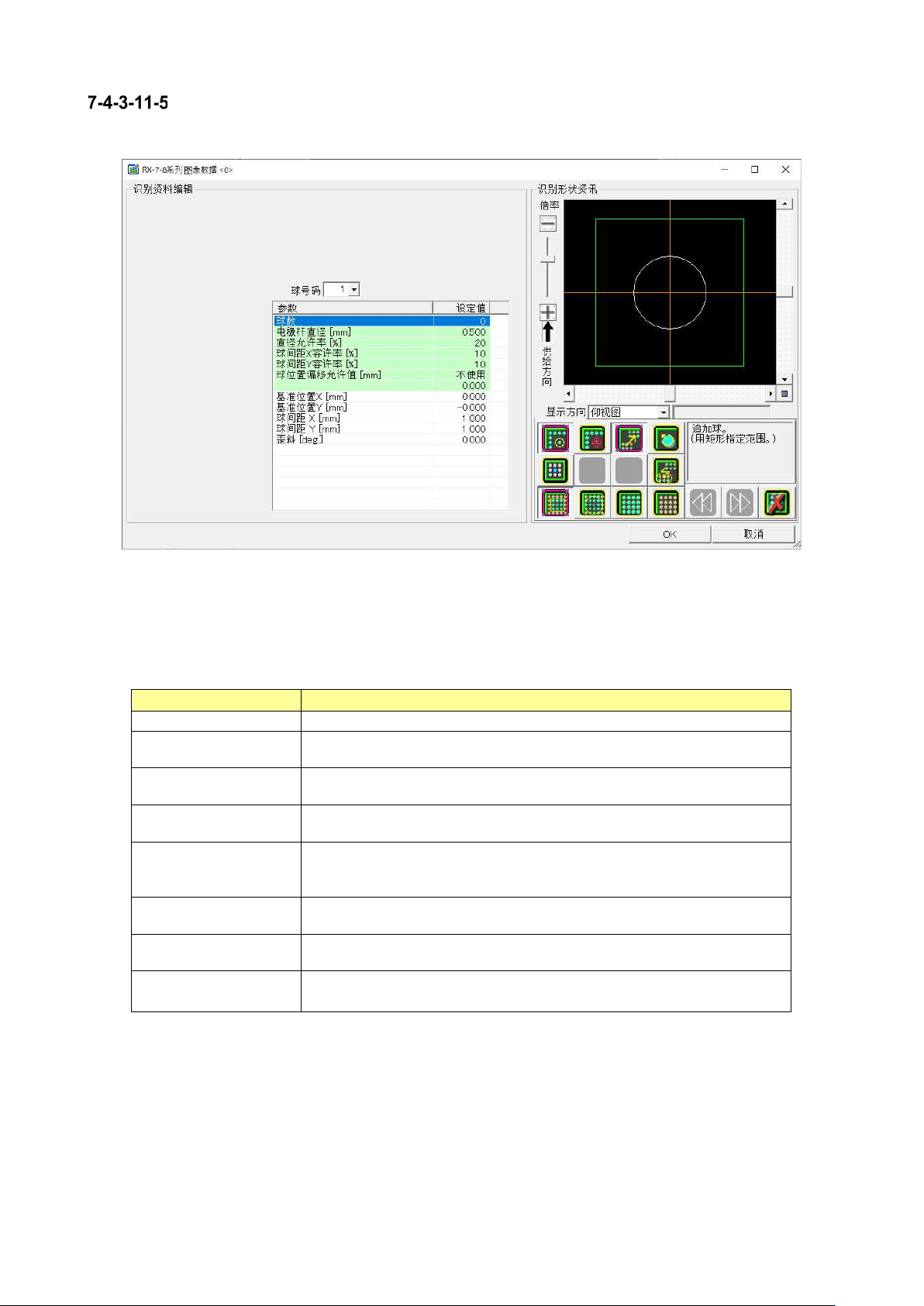

图 7-146 RX-7-8 系列 图像数据画面（BGA 元件）
在 RX-7-8 系列 BGA 元件画面设定以下的项目。
表 7-81 RX-7-8 系列 图像数据画面（BGA 元件）设置项目
项目
备注
球数
不可以输入，显示用工具按钮布置的球数。
球直径
输入球形的直径。
输入范围为
0.001
～
99.999
。（初始值：
0.500
）
直径容许率
输入球形的直径允许率。
输入范围为
1
～
99
。（初始值：
20
）。
球间距 X,Y 容许率
输入
X
方向、
Y
方向的球形间距的直径允许率。。
输入范围为
1
～
99
。（初始值：
10
）。
锡球位置偏移允许值
设定球形识别时的位置偏移允许值。初始值为未使用。
勾选「使用」则可以输入设定值。
输入范围为
0.001
～
99.999
。
基准位置 X/Y
输入球的小組的基准位置。
输入范围为
-99.999
～
99.999
。（初始值：
0.000
）
锡球间距 X,Y
输入
X
方向、
Y
方向的球形间距。
输入范围为
0.001
～
99.999
。（初始值：
1.000
）。
歪斜
输入球的倾斜
输入范围为 -360.000～360.000。（初始值：0.000）
