JaNets 使用说明书 7 编辑程序
7-29
7-4-3 编辑元件数据
7-4-3-1 元件数据列表的显示
在树形控件中选择了元件数据时会显示此画面。
未链接到贴片数据的元件数据也会显示出来。
图 7-39 元件数据列表
定心（吸嘴号）按各机种显示如下。
仅显示与所选择的构成生产线机型对应的定心项目。
未选择定心方式，或者吸嘴为未使用状态时，不显示定心。
选择由 RX-6 构成的生产线时
图 7-40 吸嘴号的显示模式
元件数据显示颜色的各状态说明如下。

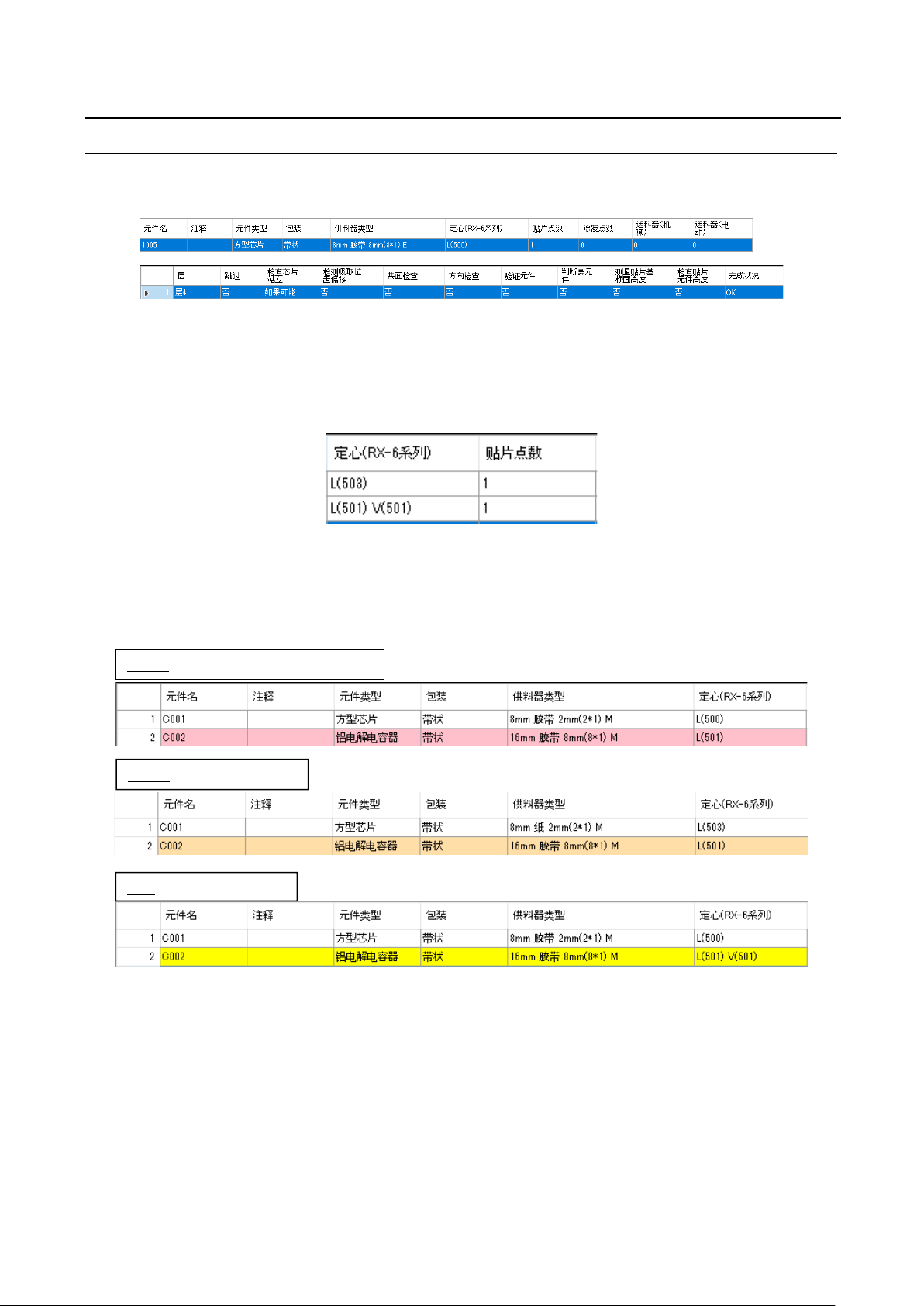

图 7-41 元件数据列表-显示颜色
※ 在元件清单画面，对数据行执行 Ctrl＋拖拉＆Ctrl＋松开操作，或执行 Ctrl＋C＆Ctrl+V 操作，
可以进行元件数据的覆盖复制。
可以将注释和检查数据从覆盖复制的对象中除去 (请参照 7-6-6-2 环境设置)。
粉红色：未与贴片数据链接的元件数据
浅橙色：跳过的元件数据
黄色：未完成的元件数据
JaNets 使用说明书 7 编辑程序
7-30
7-4-3-2 基本设置画面
制作元件的种类、包装、尺寸、定心方式等基本数据。
双击前述的「贴片数据列表」「元件数据列表」的指定行时会显示此画面。

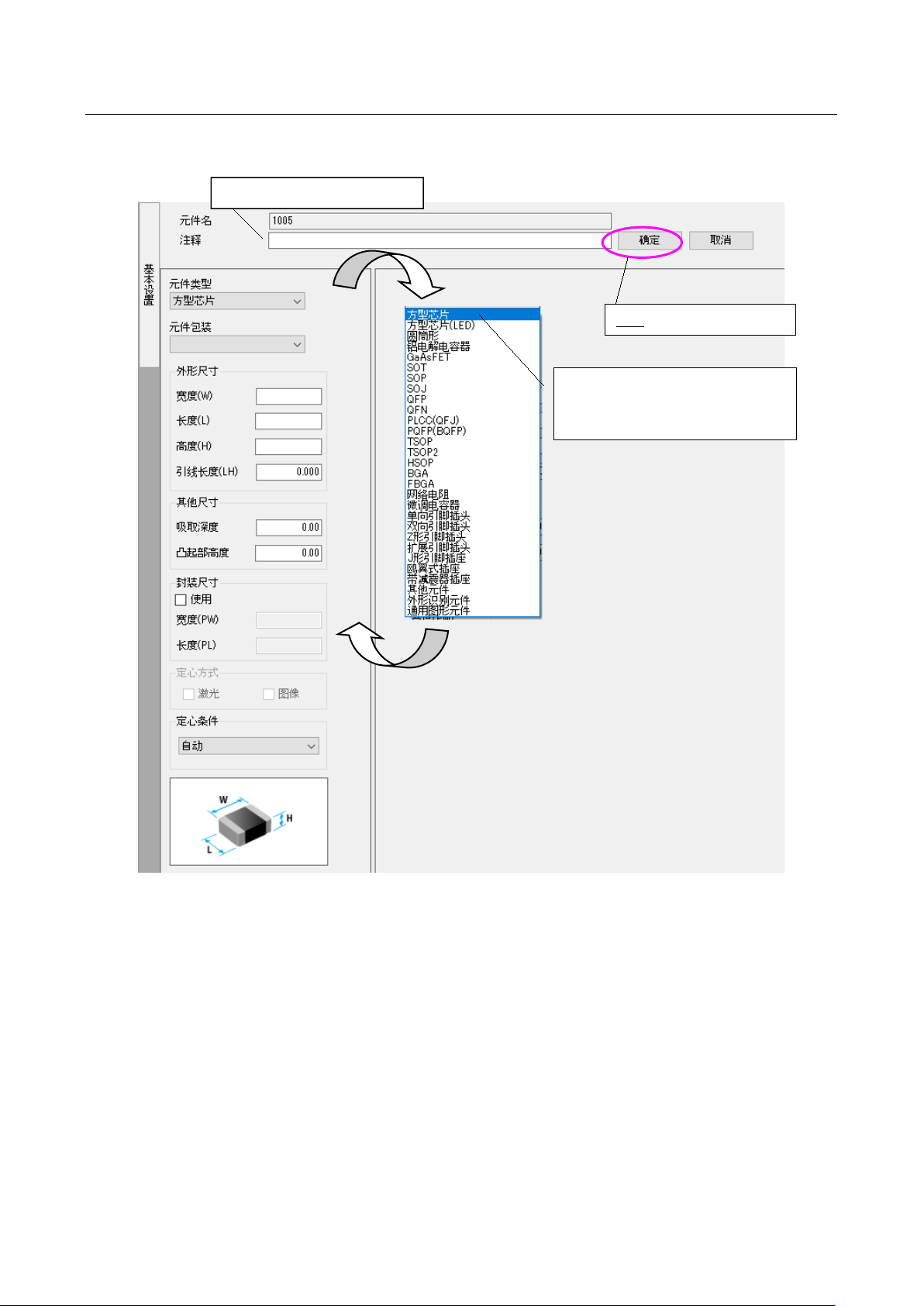

图 7-42 基本设置画面
【含 JM 系列的生产线时】
在元件种类中追加「插入元件」「 INS 电解电容器」。
【含 JM 系列的生产线 JX-350、RS-1 时】
封装尺寸为有效。
使用封装尺寸时，决定默认值的尺寸及外形尺寸均使用封装尺寸。
根据选择方形芯片，会显示方形芯片
的位图。
最多可以输入 127 个半角字
确定：使变更的数据有效。
JaNets 使用说明书 7 编辑程序
7-31
制作 RX-7-8 系列用数据时，请勾选使用 RX-7-8 系列图像的复选框。
可以进行 RX-7-8 系列相关数据的设定。

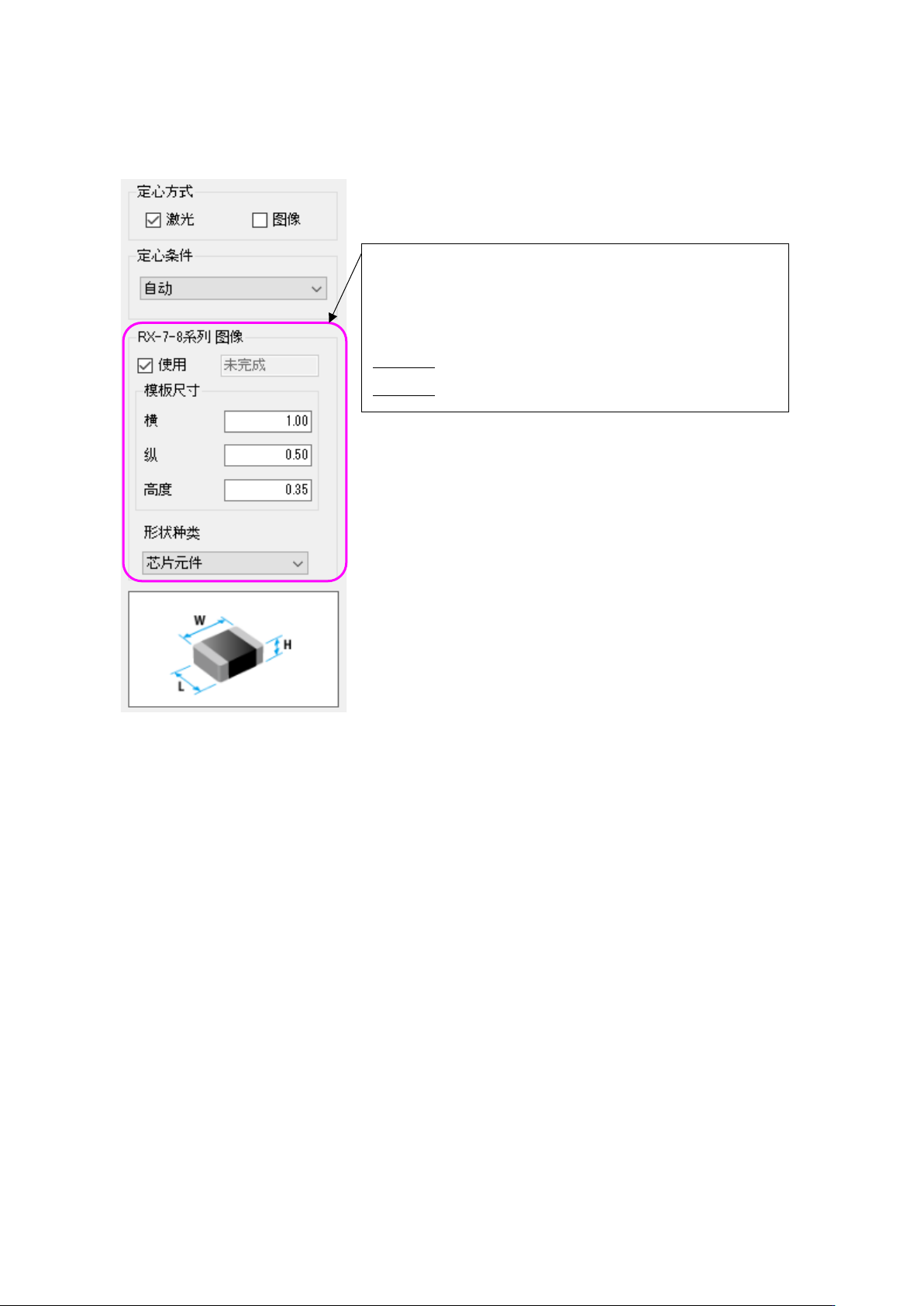

图 7-43 基本设置画面（RX-7-8 系列图像）
希望分配给 RX-7-8 系列时，为了设定 RX-7-8 系列用的
数据，勾选「使用」复选框。
勾选默认值可以在环境设定中进行设定。
模板尺寸：作为元件本体尺寸，设定模板的尺寸。
形状种类：选择 RX-7-8 系列所定义元件的形状种类。
