JaNets 使用说明书 7 编辑程序
7-18
请确认作业车间设置中的设置。

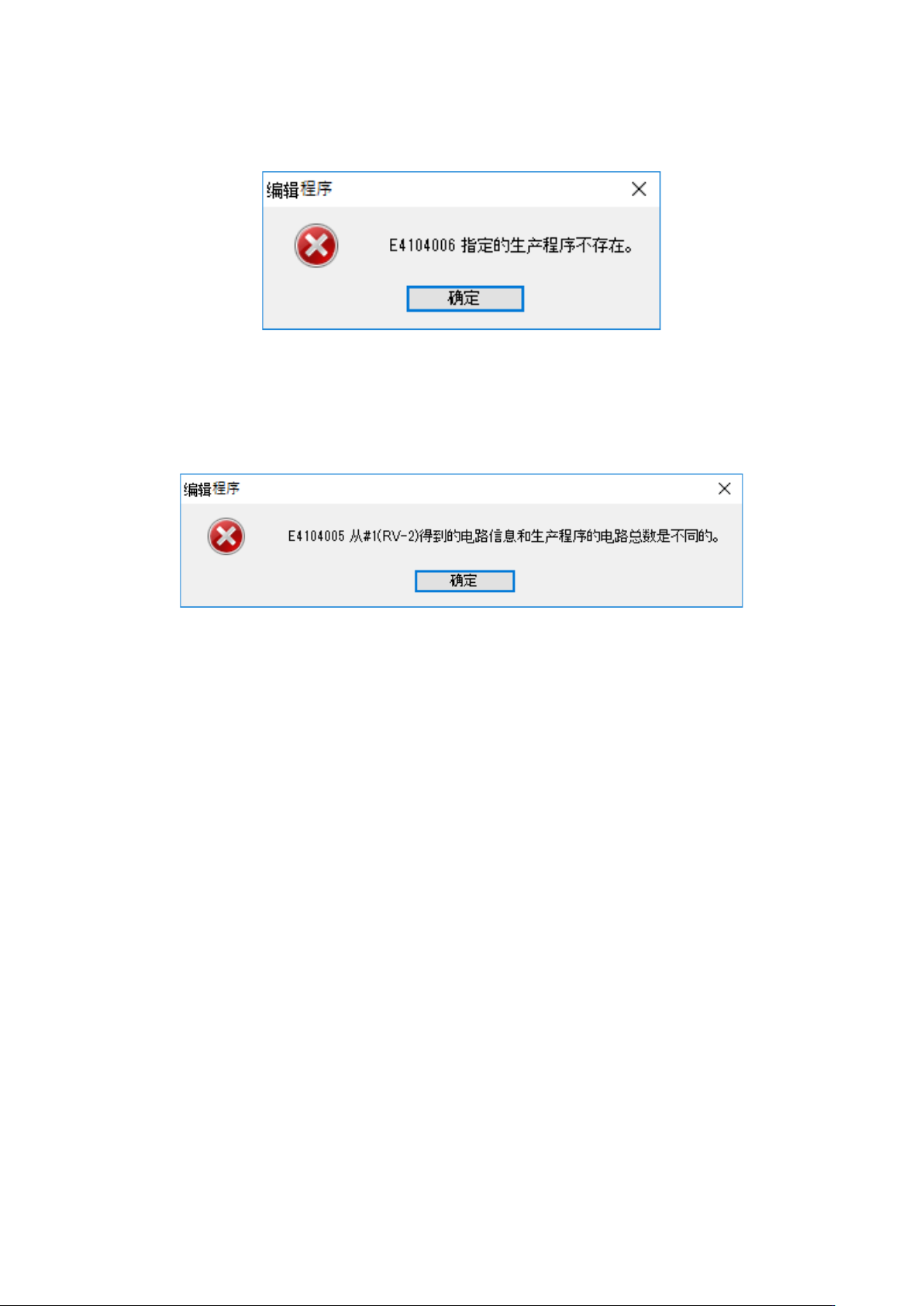

上传的机器中没有指定的生产程序时，显示以下信息。
图 7-18 未找到生产程序错误
请确认上传的机器中是否有车间数据所指定的生产程序。
取得的电路数据不正确时，显示以下信息。
图 7-19 电路信息取得错误
请重新调整上传机器的数据。
JaNets 使用说明书 7 编辑程序
7-19

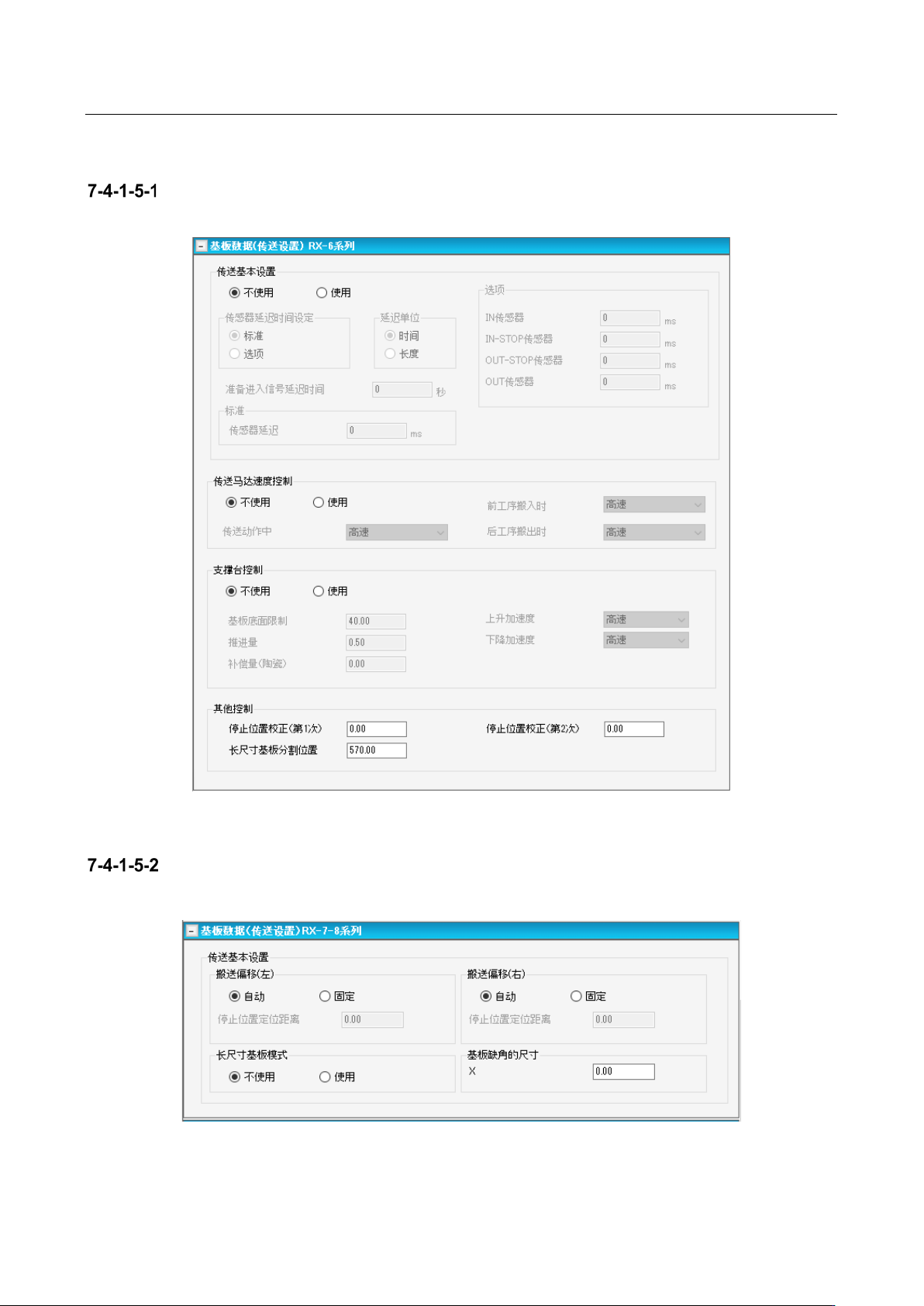

7-4-1-5 基板数据（传送设置）的编辑
在树形控件里显示「传送设置」时，通过选择「基板数据」－「传送设置」可以设置此项。
传送设置画面
此处以 RX-6 系列为代表，显示传送设置画面。
图 7-20 基板数据(传送设置)画面（RX-6 系列）
传送设置画面（RX-7-8 系列）
生产线中配置有 RX-7-8 系列时，显示此画面。
图 7-21 基板数据(传送设置)画面（RX-7-8 系列）
决定停止位置的距离可在左右站点设定。
JaNets 使用说明书 7 编辑程序
7-20

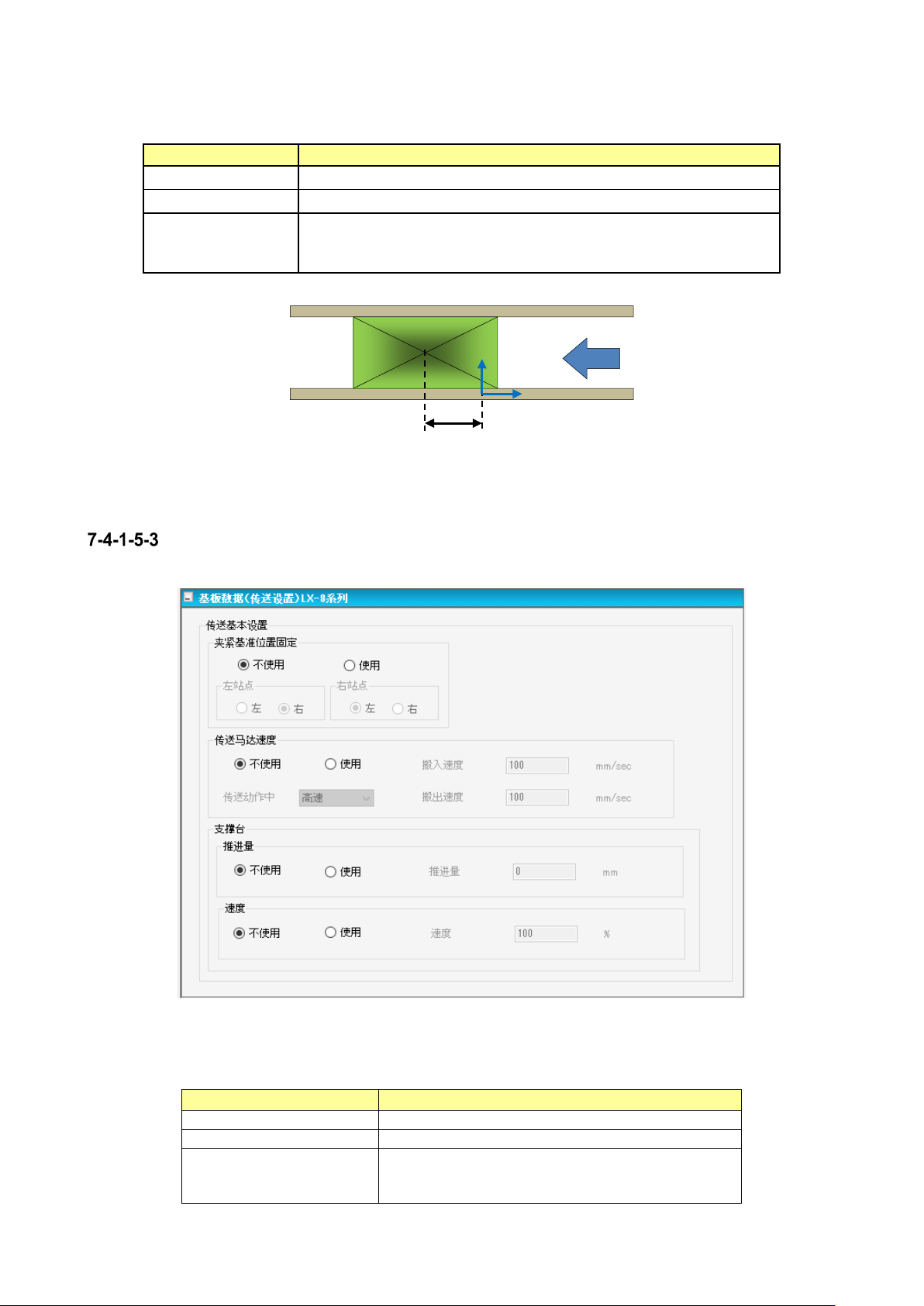

表 7-10 项目
项目
内容
搬送偏移自动
通过优化决定停止位置。
搬送偏移固定
将停止位置设定为任意位置。
停止位置定位距离
设定基板的停止位置。
停止位置，设定为从基准坐标原点至基板的中心坐标的距离。（参见下图）
基板中心位于基准坐标原点的右侧时，为正值，位于左侧时，为负值。
图 7-22 定位距离
传送设置画面（LX-8 系列）
生产线中配置有 LX-8 系列时，显示此画面。
图 7-23 基板数据(传送设置)画面（LX-8 系列）
表 7-11 项目
项目
内容
夹紧基准位置固定 不使用
不在生产程序中进行设置，依照机器的设置。
夹紧基准位置固定 使用
使用生产程序夹紧位置的设置。
夹紧基准位置固定
左站点
右站点
设置各站点的夹紧基准位置。
「左」在左侧的基准位置夹紧。
「右」在右侧的基准位置夹紧。
基板中心
定位距离
基准坐标原点
