JANETS使用说明书（新款）.pdf - 第756页
JaNets 使用说明书 19 T raceMonit or 19 - 12 在车间信息中 选择机器，有数据时 将在 各 错误参数的 元件名 处显示链接，点 击链接将显示 分析画面。 图 19 - 3- 21 显示元件名的链接
JaNets 使用说明书 19 TraceMonitor
19-11
19-3-4-3
最终错误信息
对错误排名中所选择的错误，显示最后发生的错误信息。
图 19-3-20 最终错误信息画面
表 19-3-3 最终错误信息项目
项目
内容
发生错误的日期时间
对错误排名中所选择的错误代码，显示最终错误的发生日期时间
生产线名称
显示发生最终错误的机器所在的生产线名称
机器名
显示发生最终错误的机器名
单元
显示发生最终错误的机器单元
1～4 位错误代码
RX-7/RX-8 0：装置整体 1：右侧 2：左侧
RX-6 1：前侧贴片头 2：后侧贴片头
RS-1/JM-100/JM-50 1：贴片头、装置整体
6 位错误代码
RX-6/RS-1/JM-100/JM-50 1: 装置整体
RX-7/RX-8
中没有
6
位错误代码
错误代码
显示发生的最终错误的主要错误代码与警报类型
错误内容
显示最终错误的主要错误代码的错误内容
各错误参数
显示最终错误的各错误参数
对错误排名中所选择的错误代码，显示最后
发生错误的日期时间
显示发生最终错误的机器名
显示最终错误的主错误代
码的错误内容
显示发生的最终错误
的主错误代码和错误
类型
显示最终错误的各
错误参数
显示发生最终错误的机器
所在的生产线名称
显示发生最终错误的机器单元
JaNets 使用说明书 19 TraceMonitor
19-12

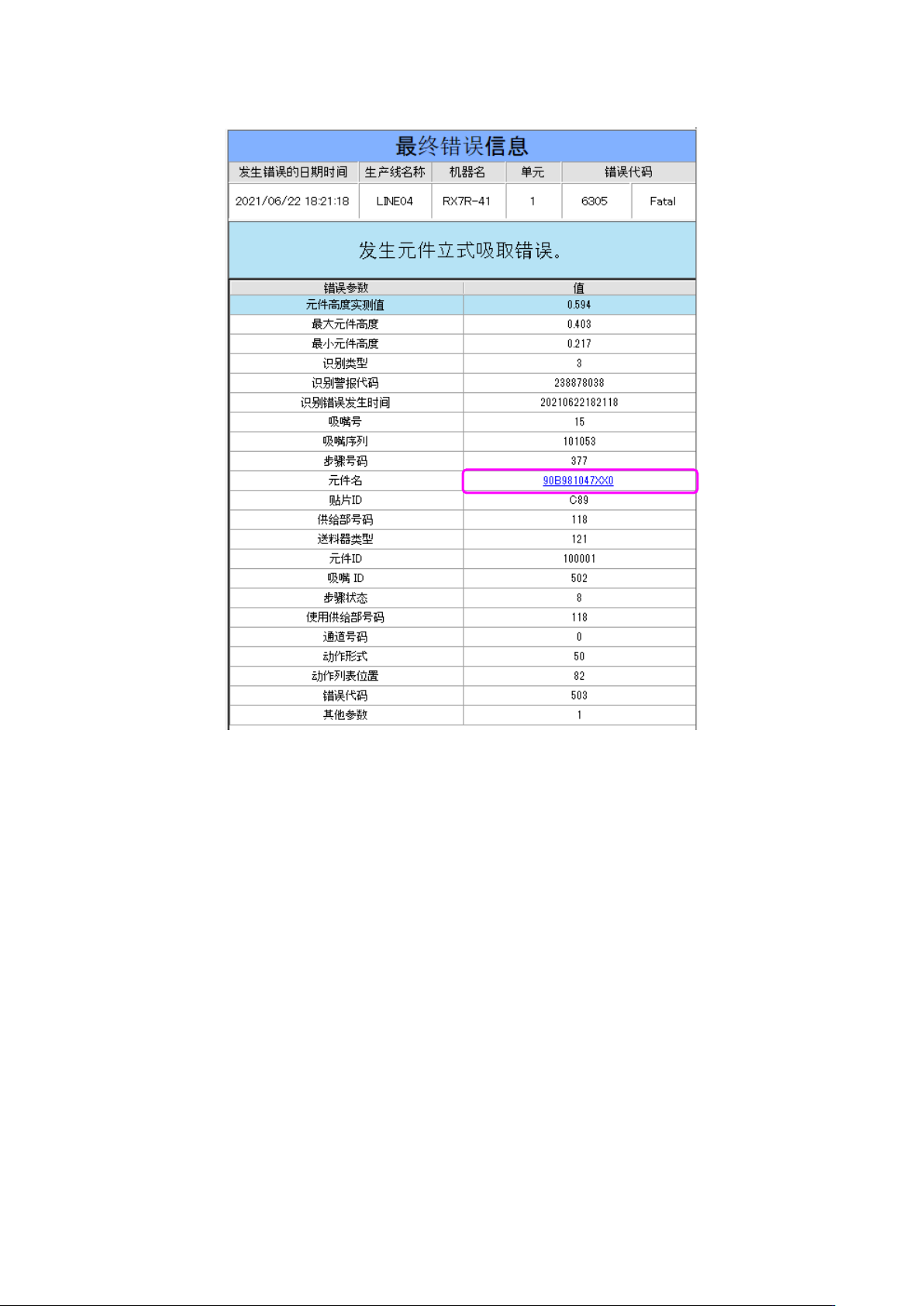

在车间信息中选择机器，有数据时将在各错误参数的元件名处显示链接，点击链接将显示分析画面。
图 19-3-21 显示元件名的链接
JaNets 使用说明书 19 TraceMonitor
19-13

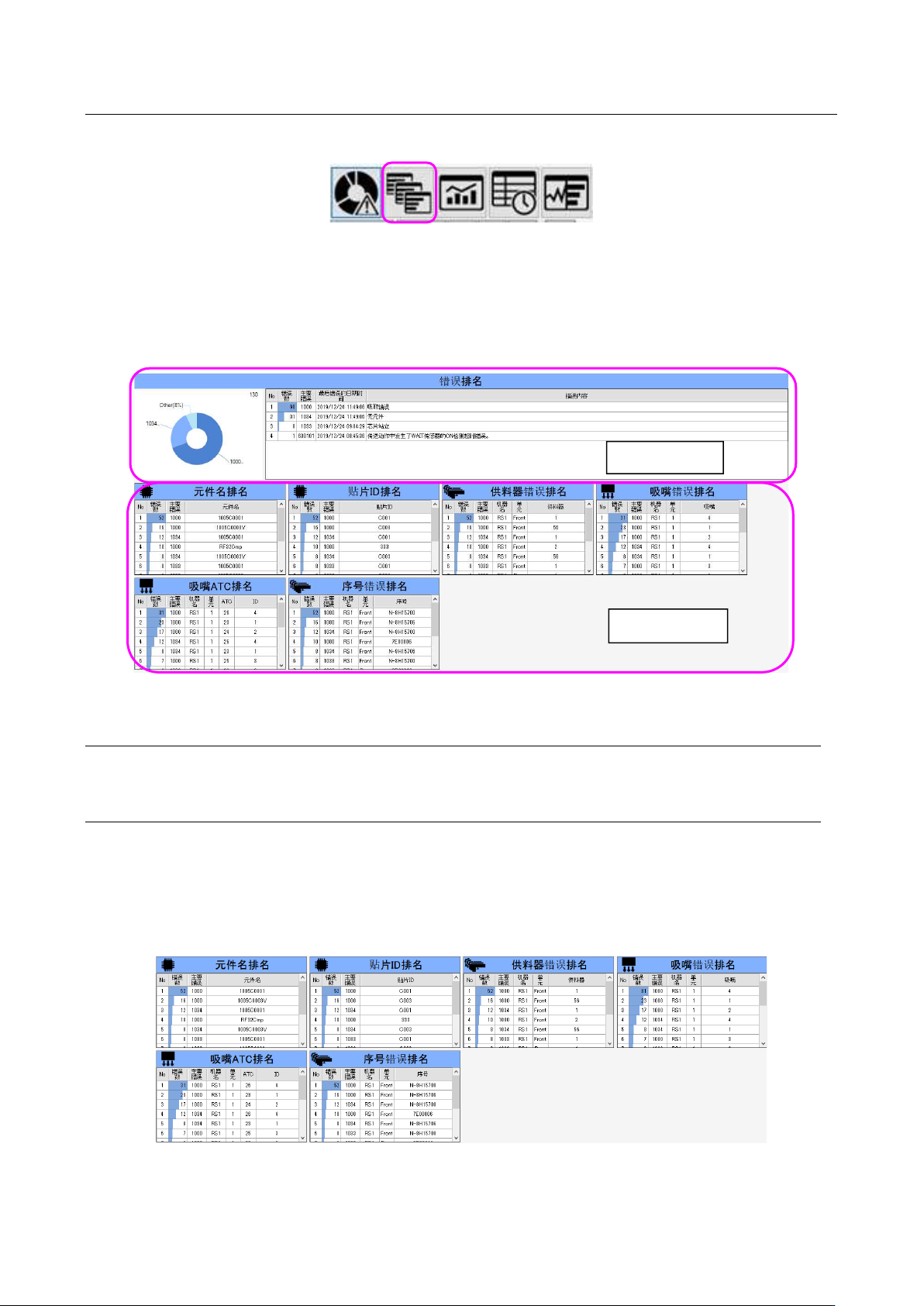

19-3-5
个别排名画面
在切换面板选择个别排名面板后予以显示。
图 19-3-22 切换面板
在个别排名画面中，显示车间信息中所选择的生产线、机器的错误排名信息、个别排名信息中的 2 个。
对错误排名信息中所选择的错误，显示个别排名信息的内容。
未选择时，显示全部错误代码。
对选中的行，一边按下 CTRL 按钮一边重新选择，则成为未选择状态。
图 19-3-23 个别排名画面
19-3-5-1
错误排名信息
请参照「19-3-4-1 错误排名信息」。
19-3-5-2
个别排名信息
在个别排名信息中，显示元件名、贴片 ID、供料器错误、吸嘴错误、吸嘴 ATC、序号错误各对象的排
名情况。
在错误排名中锁定所选择的错误代码后予以显示。
如果未选择，将显示所有的错误代码。
对于文字数长的数据，将省略显示，在工具提示中显示数据。
图 19-3-24 个别排名信息
错误排名信息
个别排名信息
