JaNets 使用说明书 13 程序下载
13-68
13-14-2-7 生产程序的管理设置
实施与生产程序相关的设置。
图 13-14-13 环境－生产程序管理
读入
执行与生产程序读入相关的设置。
表 13-14-10 读入设置
读入设置
内容
在生产程序读入时使用序列码
若此设置为有效，则可以读取序列码选择生产程序。
详细请参照「
13-10
使用序列码的生产程序管理」。
检索对象
设置检索生产程序与序列码关联信息的对象。将「在读入生产程序时使用序列码」设为有效时可
以进行设置。
表 13-14-11 检索对象设置
检索对象
内容
本地
将本地保存的关联信息作为检索对象。
Data Manager
DataManager
服务器为检索对象。在
DataManager
连接许可证
设置为无效时，以及 JaNets 启动器中未使用 Data Manager
时，不能设置为检索对象。
选择「生产程序的管理」
JaNets 使用说明书 13 程序下载
13-69

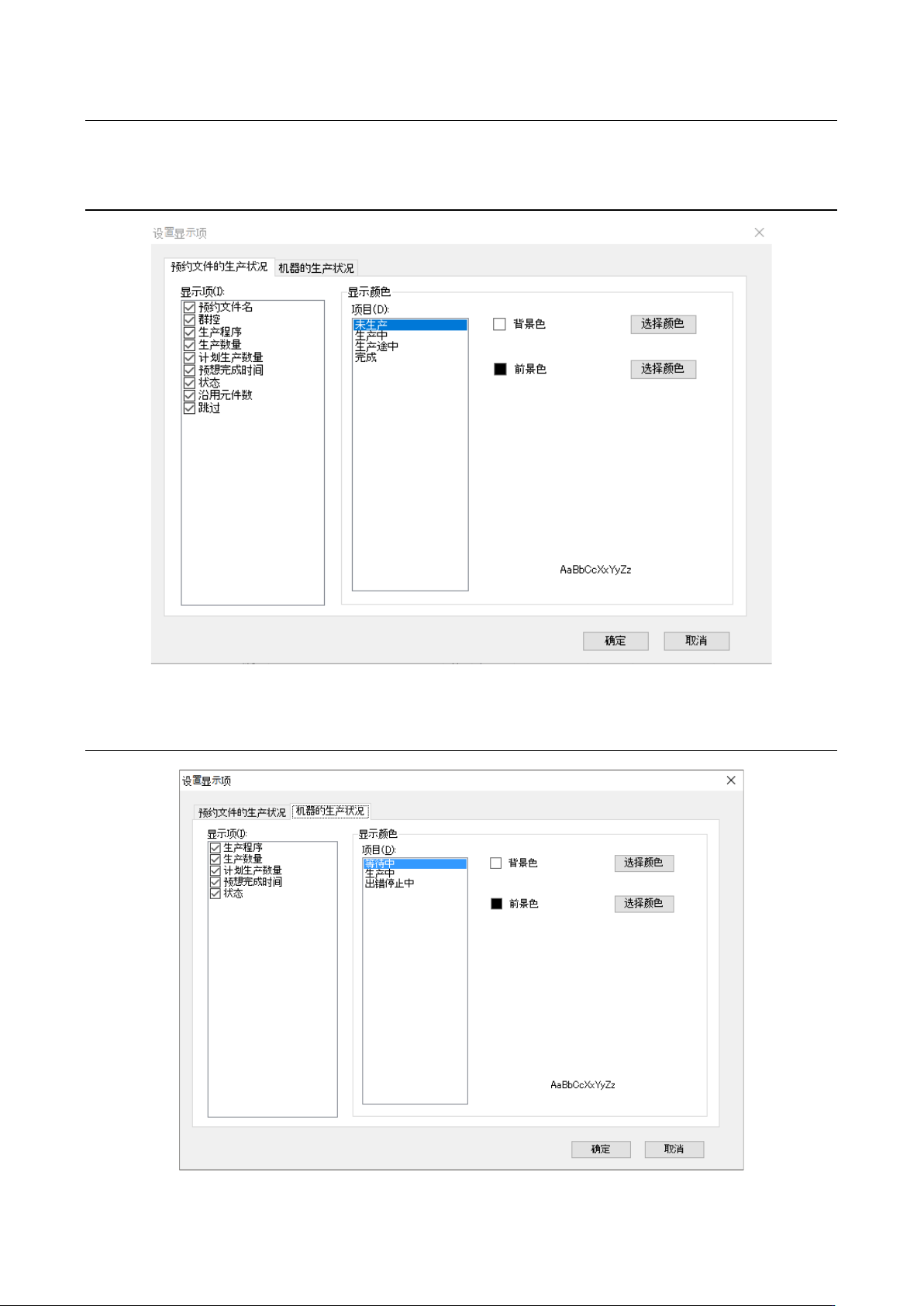

13-15 显示项目设置
点击「工具」‐「显示项目设置」，对以下各种数据显示的显示项目及显示颜色进行设置。
13-15-1 预约文件的生产状况
图 13-15-1 预约文件的生产状况
13-15-2 机器的生产状况
图 13-15-2 机器的生产状况
JaNets 使用说明书 13 程序下载
13-70
13-16 生产管理信息的文件输出
在环境设定的 13-14-2-5 设置生产管理信息的输出设定中，生产管理信息文件输出功能设定为有效
时，生产线上的机器生产管理信息会被输出到 CSV 文件里。
13-16-1 CSV 文件输出格式
CSV 文件中有识别代码。识别代码有 1～30，内容如下。
表 13-16-1 CSV 格式文件的识别代码项目
识别代码
内容
―
程序信息・生产履历信息
※程序信息仅当 13-14-2-5 设置生产管理信息的输出中「程序信息的输出」设置为「是」时进行
输出。
※生产履历信息仅在 13-14-2-5 设置生产管理信息的输出中「程序信息的输出」「生产履历的输
出」设置为「是」时进行输出。
1
生产管理信息（
RS-1
系列
/RX-6
系列单传送机器
/FX-3
系列
/KE-3000
系列
/
KE-2050/60/70/80
系列
/JM-10/JM-20/JM-100/JM-50
）
2
Head
信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列）
3
送料器信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列
/ KE-2050/ 60/ 70/ 80
系列）
4
托盘
/MTS
信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列
/ KE-2050/ 60/ 70/ 80
系列）
5
各站点信息（
RX-7-8
系列）
6
各通道信息（RX-7-8 系列）
7
供应位置信息（
RX-7-8
系列）
8
Head
信息（
RX-7-8
系列）
9
吸嘴信息（
RX-7-8
系列）
10
生产管理信息（
RX-6
双传送机器
)
11
点胶机生产管理信息（
KD-2077
）
12
点胶机贴片头信息（
KD-2077
）
13
送料器信息（
JM-10
）
14
托盘
/MTS
信息（
JM-10
）
15
Head
信息（
JM-20
）
16
送料器信息（JM-20）
17
托盘
/MTS
信息（
JM-20
）
18
生产管理信息（
RV-1/2/2-3D
）
19
生产管理信息（
RP-1/
通用打印机）
21
检查信息（
RV-1/2/2-3D
）
22
打印信息（
RP-1/
通用打印机）
23
Head
信息（
JM-100/JM-50
）
24
送料器信息（
JM-100/JM-50
）
25
托盘
/MTS
信息（
JM-100/JM-50
）
26
按
LX-8
传送站点分类的生产管理信息
27
按 LX-8 送料器分类的生产管理数据
28
按
LX-8
托盘分类的生产管理信息
29
按
LX-8
贴片头分类的生产管理信息
30
按
LX-8
吸嘴分类的生产管理信息
