JaNets 使用说明书 20 JaNets Factory Workflow
20-30
20-4-11-6-5
任务的开始
点击任务的开始按钮，就可以启动与任务相关联的应用程序。详细内容，请参阅 20-4-12 节。
此外，按下开始按钮后任务状态变更为执行中。当工件内有已处于实施中的任务时，该任务变为暂停
状态。
20-4-11-6-6 已完成任务的显示
已完成的任务显示在已完成任务的组内。

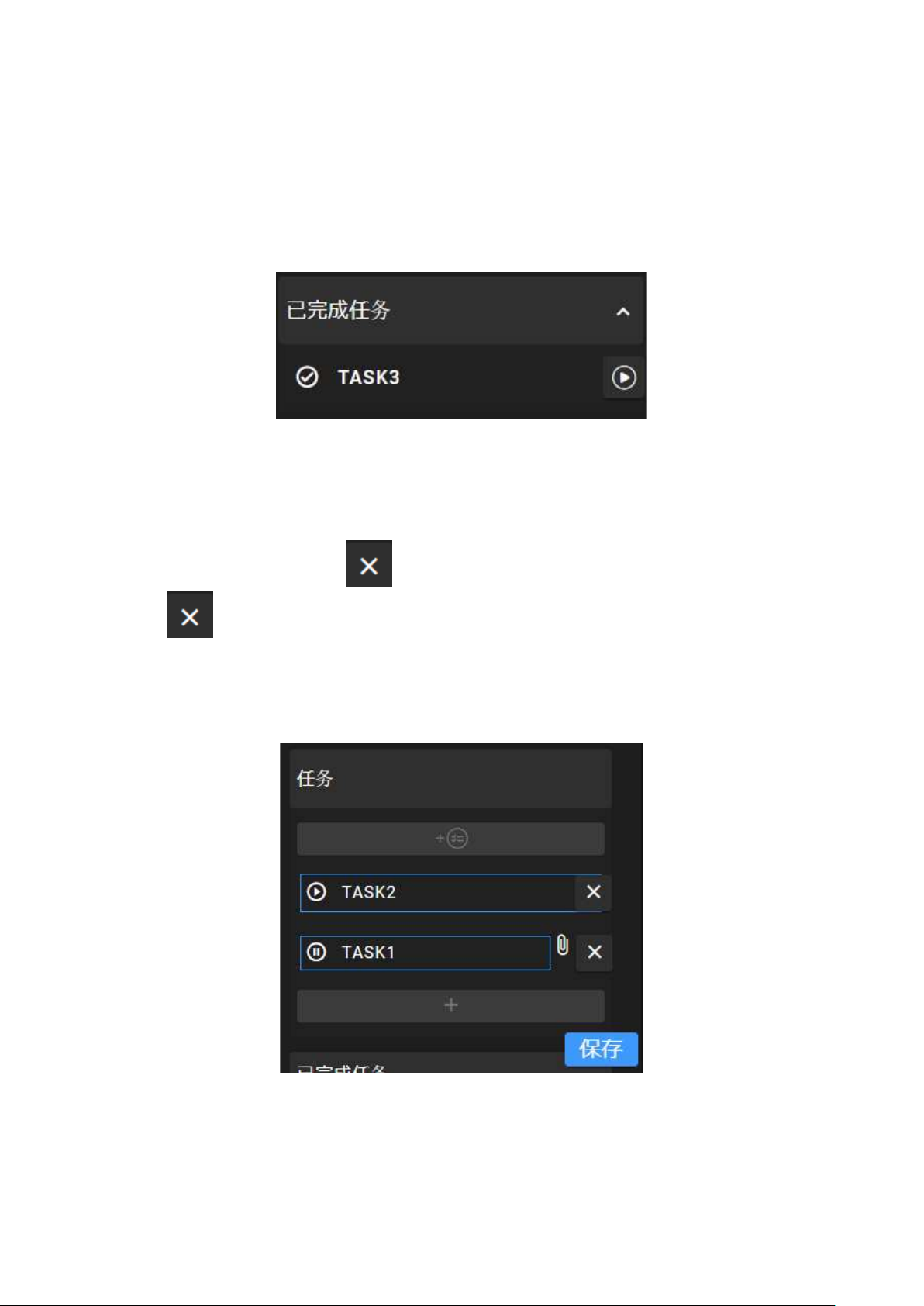

图 20-4-37 已完成的任务
20-4-11-6-7
任务的编辑
任务的编辑为有效时，可执行以下的操作。
● 可拖动工序内的任务调整顺序。
● 按下位于各任务名称右侧的 按钮，该任务就成为删除对象。在删除对象的状态下再按一
次 按钮，将从删除对象中去除。
在编辑中显示保存按钮，按下保存按钮将执行排列顺序的保存、删除，结束编辑。在编辑中，工件菜
单、工件的批准、工序菜单、任务的追加、追加任务的制作、任务的开始、任务的完成、其他的工序
及任务都不能进行操作。同时，已完成的任务不能进行编辑。
图 20-4-38 任务的编辑
JaNets 使用说明书 20 JaNets Factory Workflow
20-31
20-4-12
应用程序的启动
在 JaNets Factory Workflow 选择以下的操作，可以执行与任务相关联的启动。
20-4-12-1
操作清单
可以选择的操作清单如下所示。
表 20-4-24 操作清单
应用程序组
应用程序
操作名称
共通
车间配置
车间设置的启动
元件数据库
元件数据库的启动
跟踪监视器
跟踪监视器的启动
数据制作
程序编辑器
程序编辑器的启动
※
1
工作优化器
工作优化器的启动
※
2
机器程序重写器
机器程序重写器的启动
标记数据库
标记数据库的启动
供料器设置数据库
供料器设置数据库的启动
节拍模拟器
节拍模拟器的启动
※
1
生产
程序下载器
程序下载器的启动
※
3
生产程序的下载
※
1
※
4
预约文件的下载
※
2
※
5
吸嘴数据显示器
吸嘴数据显示器的启动
外部输出
外部输出监视器
外部输出监视器的启动
外部输出环境设置
外部输出环境设置的启动
外部输出数据收集
外部输出数据收集的启动
元件在库管理工具
元件在库管理工具的启动
准备
IFS-NX COI
IFS-NX COI
的启动
※1 按下任务的开始按钮时，可以选择生产程序(iss 文件)。
※2 按下任务的开始按钮时，可以选择预约文件(rsv 文件)。
※3 按下任务的开始按钮时，可以选择生产程序(iss 文件)、预约文件(rsv 文件)。
※4 对于已选择的生产程序，在启动后尝试下载。按下任务的开始按钮时，需要选择生产程序(iss 文
件)。可以事先指定生产计划枚数(1~10000)。未指定时，在程序下载器启动时进行设置。
※5 对于已选择的预约文件，在启动后尝试下载。按下任务的开始按钮时，需要选择预约文件(rsv 文
件)。
20-4-12-1-1
应用程序启动时的注意、报错
打开
JaNets Factory Workflow
的
PC
上未安装启动对象应用程序时，将无法启动。
打开
JaNets Factory Workflow
的装置为
Android
时，即使按下开始按钮也不执行应用程序的启动，
任务变为执行中。
按下开始按钮后，显示
Web
浏览器的确认对话框时，请按下「打开」。按下取消将不启动应用。
按下开始按钮后，显示「
E1001
应用程序启动失败。」 时，请确认是否安装了启动对象应用程序。
按下开始按钮后，显示「
E1002
应用程序启动失败。」 时，请确认是否安装了
JaNets
桥接，确认显示
Web
浏览器的确认对话框，请确认处理是否停止。
在按下开始按钮后，显示「
E1003
应用程序启动失败。请启动
JaNets
启动器。」时，请启动
JaNets
启动器。
按下开始按钮后，显示「
E1004
登录
JaNets
启动器的用户不同因而无法启动。」 时，请确认登录
JaNets
启动器
JaNets Factory Workflow
和
JaNets
启动器的用户应为同一用户。
按下开始按钮后，显示「
E1005
该应用程序已经启动。」时，因应用程序已经启动，所以不能从
JaNets Factory Workflow
启动
。
JaNets 使用说明书 20 JaNets Factory Workflow
20-32
20-4-12-2
文件的选择
启动应用时，可以选择在应用程序使用的文件。
20-4-12-2-1
本地文件
在打开 JaNets Factory Workflow 的 PC 的 JaNets 各应用程序中，显示最近使用的文件。

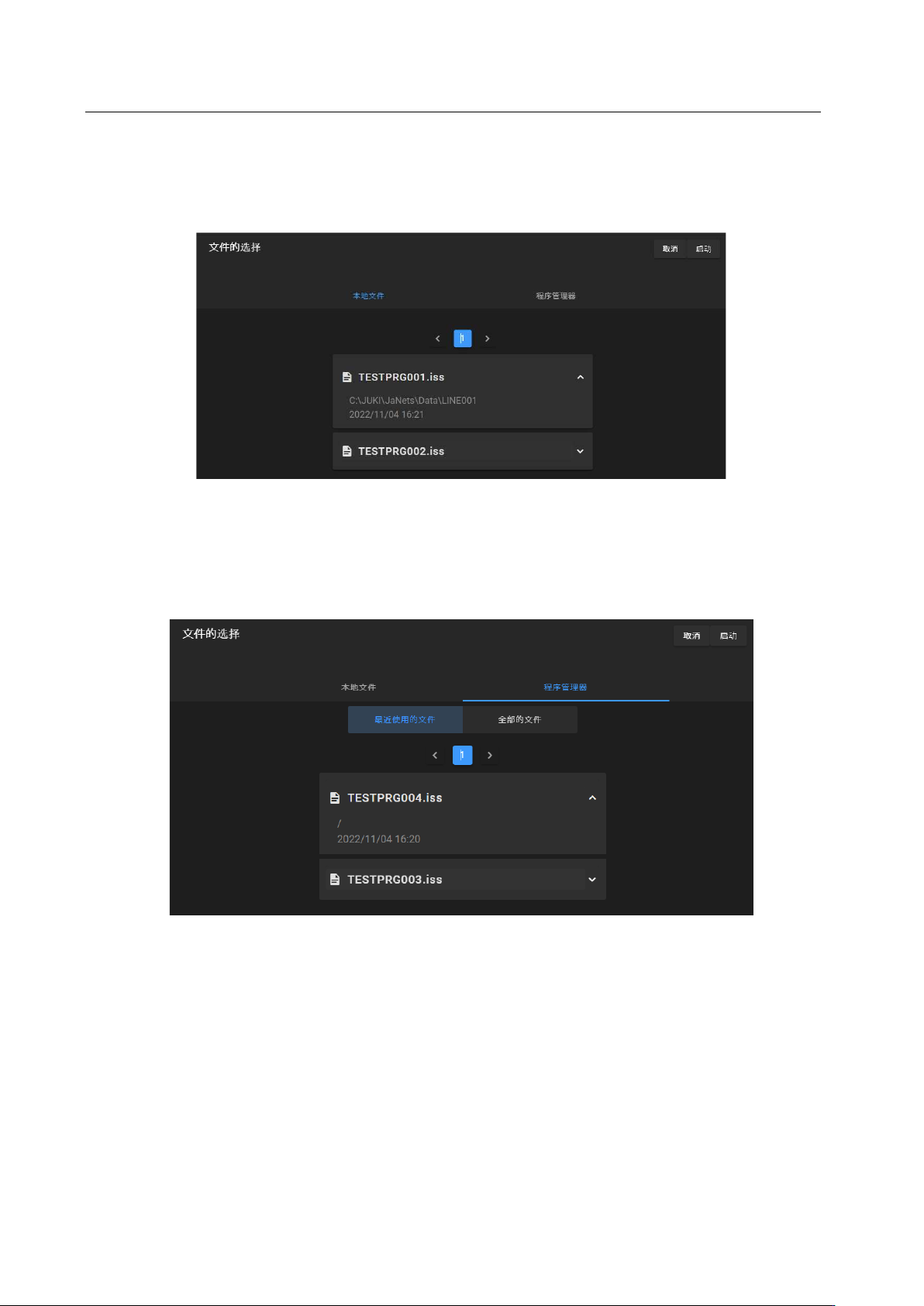

图 20-4-39 本地文件
20-4-12-2-2
程序管理器
可以选择在程序管理器注册的文件。
可以从最近使用的文件或者全部文件中选取。
图 20-4-40 程序管理器的文件
