JaNets 使用说明书 7 编辑程序 7- 108 ◆引脚的 移动 1) 单击 [ 引脚 ] 。 2) 从 [ 引脚号码 ] 的 组合框中选择 要移动引脚 的 引脚号码。 3) 在 [ 工具箱 ] 里单击 引脚移动按钮 。 4) 用鼠标单击要 移动引脚的基准位置 的蓝色 标记， 直接进行拖 拽。 5) 所有 方向 的引脚的位置将 对应鼠标指向的 位置发生变化。 移动结束后， 松开鼠标的 按钮。 ◆引脚 的旋转 1) 单击 [ 引脚 ]…
JaNets 使用说明书 7 编辑程序
7-107
5) 引脚长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6) 要变更引脚间距时，用鼠标单击引脚跟部的白色、圆形的标记，直接进行拖拽。
7) 引脚间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
8) 要变更引脚宽度时，用鼠标单击引脚端的橙色、向外的标记，直接进行拖拽。
9) 引脚宽度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
10) 要变更接地面的长度时，用鼠标单击引脚端的橙色、向上的标记，直接进行拖拽。
11) 接地面的长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
JaNets 使用说明书 7 编辑程序
7-108
◆引脚的移动
1) 单击[引脚]。
2) 从[引脚号码]的组合框中选择要移动引脚的引脚号码。
3) 在[工具箱]里单击引脚移动按钮 。
4) 用鼠标单击要移动引脚的基准位置的蓝色标记，直接进行拖拽。
5) 所有方向的引脚的位置将对应鼠标指向的位置发生变化。移动结束后，松开鼠标的按钮。
◆引脚的旋转
1) 单击[引脚]。
2) 从[引脚号码]的组合框中选择要旋转引脚的引脚号码。
3) 在[工具箱]里单击引脚旋转按钮 。
4) 用鼠标单击引脚右侧的黄色标记，直接进行拖拽。引脚集将以引脚基准位置的蓝色标记为中
心进行旋转。引脚位置的调整结束后，松开鼠标的按钮。
◆引脚的删除
1) 单击[引脚]。
2) 在[工具箱]里单击用于删除引脚的按钮 。
3) 从[引脚号码]的组合框中选择要删除引脚的引脚号码。
4) 用鼠标单击位于引脚基准位置的蓝色标 记 。（ 或在[编辑窗口]的任意位置单击鼠标右键。）
5) 显示确
认删除的提示。单击[是]，即删除指定的引脚信息。
JaNets 使用说明书 7 编辑程序
7-109
异形元件有锡球
按下编辑按钮则显示以下所示的画面。

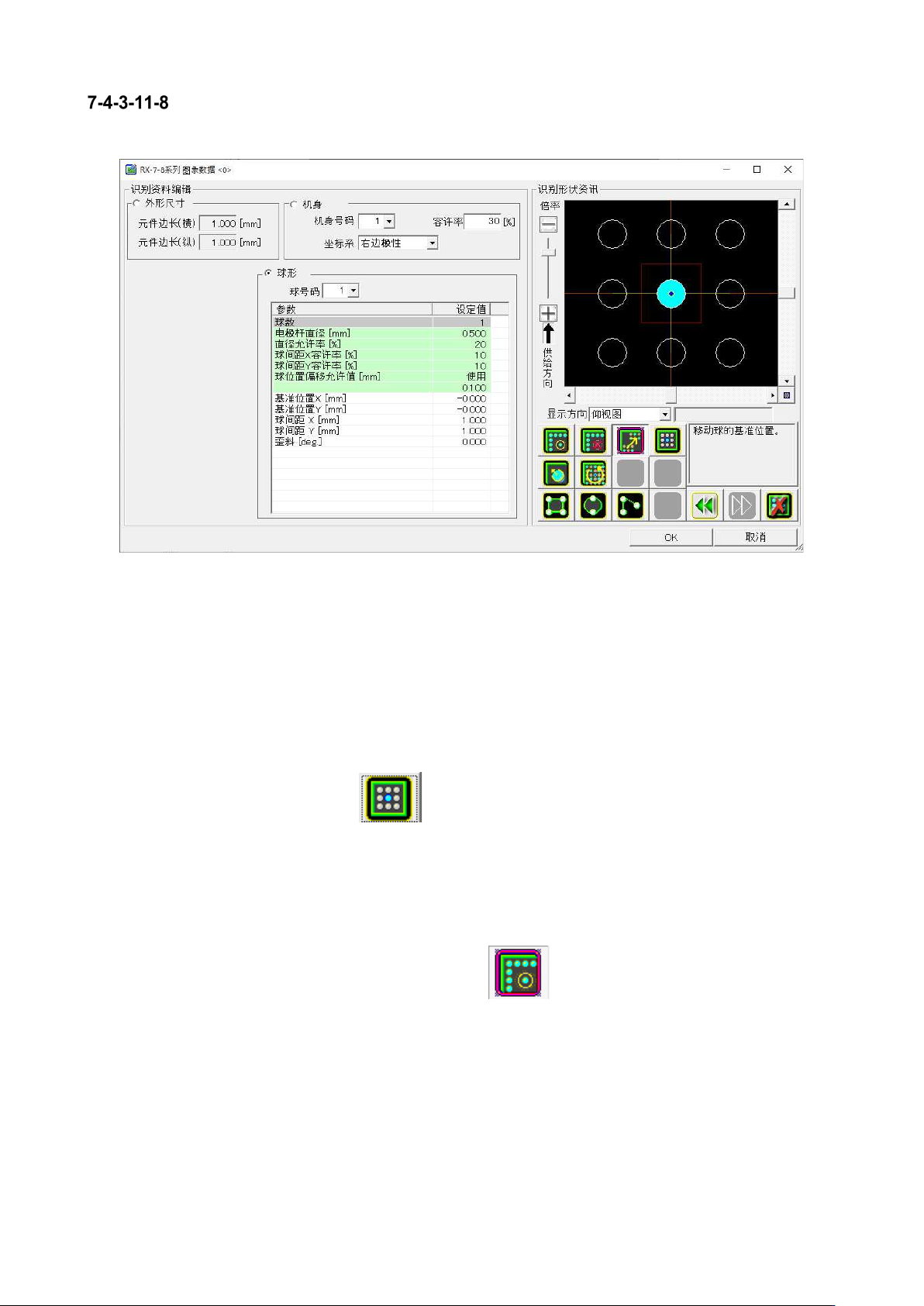

图 7-149 RX-7-8 系列 图像数据画面（异形元件（有锡球形））
输入项目与 BGA 元件及异形元件（无管脚）相同。
※ 用不同形状零部件(有球)，作为 0 用倾斜保持数据。為此，球號碼，球數，基准位置，球場地被
更新。输入的價值和保存的價值有可能不同。
◆新建锡球／锡球数的调整
1) 单击[锡球]。
2) 从[工具箱]单击制作锡球按钮 。新建锡球时，在外形尺寸的框中央会生成新的锡球图
案。锡球图案将以蓝色标记显示图案中心位置，以浅蓝色标记显示锡球所配置的位置，以白
色标记显示可配置锡球的位置。
3) 从[锡球号码]的组合框中选择要编辑锡球的锡球号码。
4) 要配置锡球时，需从[工具箱]单击添加锡球按钮
。
5) 用鼠标单击要配置锡球位置的白框标记，锡球即被配置到该位置。
