JaNets 使用说明书 7 编辑程序 7-7 7-4-1-3 编辑基板数据 （电路设置） 当选择了树形控 件的「基板数据 」－「设置电 路 A 」时，会显示此 画面。 图 7-5 基板数据 ( 设置电路 A) 画面 BOC 标记的设定 方法 可以选择统一或个别。选择统一时将自动在生产线上的各机器自动展开 设定 内容。 选择个别时可 以对生产线上 的各机种进行设定 。 如果 数据设定为统 一后变更为 个别 ，将 自动 展开数据。 相反如…

100%1 / 889
JaNets 使用说明书 7 编辑程序
7-6
7-4-1-2 编辑基板数据（基本尺寸设置）
通过点击树形控件的「基板数据」－「基本尺寸设置」显示此画面。
图 7-4 基板数据(基本尺寸设置)画面
表 7-4 基板数据（基本尺寸设定）画面
项目
内容
基板尺寸
设定基板的外形尺寸。
定位孔基准
设定从基板位置基准看到的定位孔位置。
仅当定位方式选择了「定位孔基准」时，才能设定此项。
基板设计偏移量
设定从基板位置基准看到的基板设计端点的坐标。
基板设计端点，会根据传送方向、基准面的不同而改变。
变更设计偏移量，将重新设置基板原点偏移量。
基板原点偏移量
基板原点位置
将基板原点位置设置在左前侧或者右前侧的基板端。
基板原点位置因传送方向、基准面的不同而变化。
基板原点偏移量
X/Y
设置通过基板原点位置确定的基板位置基准坐标。
基板原点偏移量因传送方向、基准面的不同而变化。
变更基板原点偏移量，将重新设置设计偏移量。
基板高度
设定从传送基准面看到的基板面的高度。
【为 JX-350 时】
无论输入的数值，一直显示
0
。
基板厚度
设定基板的厚度。
仅
JM-50
的生产线或
EPU
不显示。
背面高度
设定从传送基准面看到的包含直至基板背面的元件高度的距离。
仅
JM-50
的生产线或
EPU
不显示。
夹紧偏移
对于大型基板，设定第
2
次夹紧时，要使用
HMS
检出基板端点的夹紧偏
移。
夹紧偏移，每当变更基板外形尺寸
Y
时，均会被设定为默认值。
生产开始贴片头高度
当生产线中有
RS-1
及
JM-50-100
系列
JM-100
时予以显示。
在 JaNets 的前工序输入已贴片元件的最大高度。
因为默认值为空白，不输入则基板数据不会成为完成状态。
每次夹紧贴片范围
X1
为
JX-350
时显示。
基板外形尺寸
X
超过
650mm
时，第
1
次夹紧时输入贴片范围。
每次夹紧贴片范围
X2
为
JX-350
时显示。
基板外形尺寸
X
超过
1200mm
时，第
2
次夹紧时输入贴片范围。
贴片基板高度
为
JX-350
时显示。
不能进行编辑。
显示根据基板高度、基板厚度得出的数值。
※长度的单位是在车间作业设置里指定
的长度单位，可设置毫米或英寸。
JaNets 使用说明书 7 编辑程序
7-7
7-4-1-3 编辑基板数据（电路设置）
当选择了树形控件的「基板数据」－「设置电路 A」时，会显示此画面。

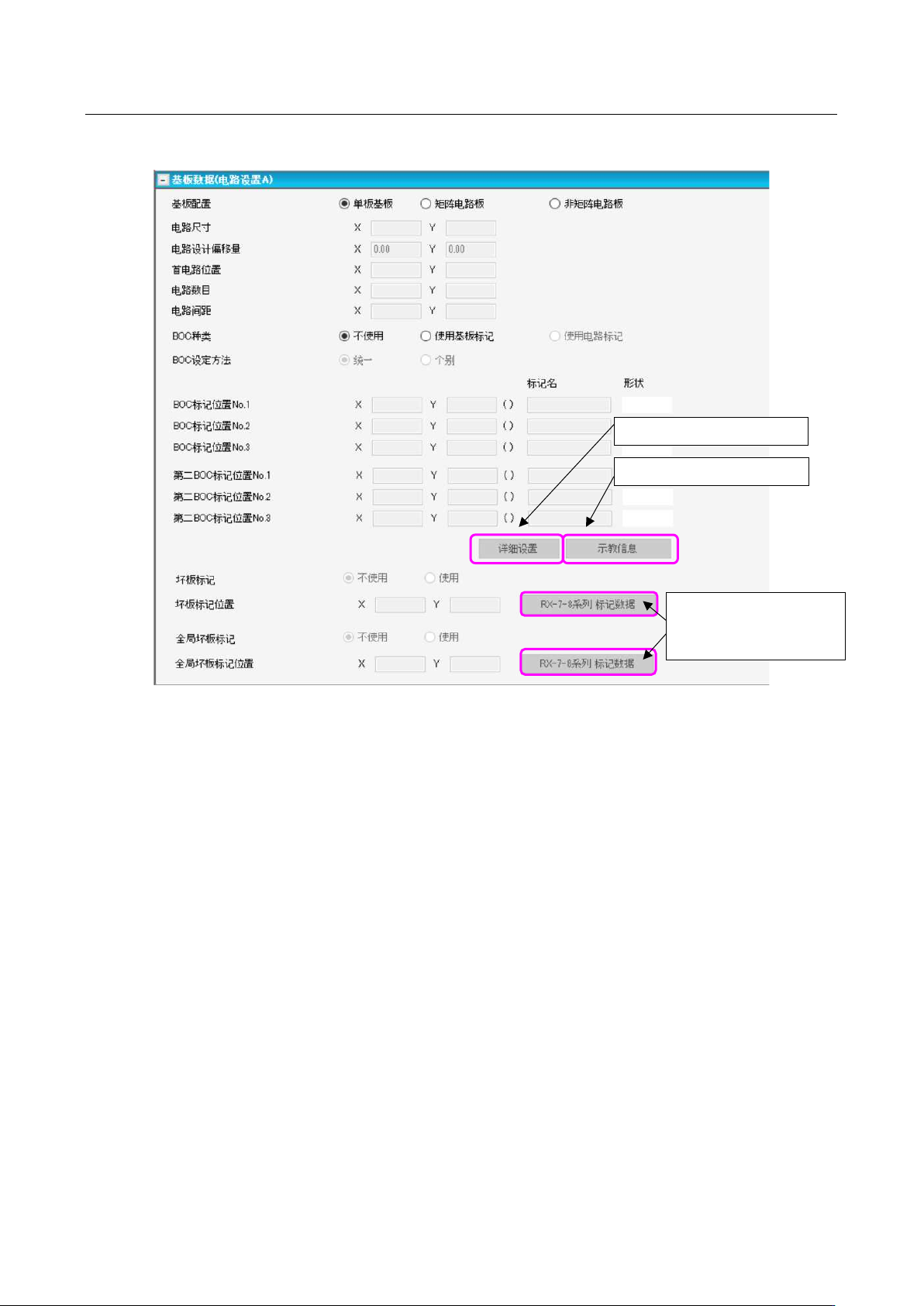

图 7-5 基板数据(设置电路 A)画面
BOC 标记的设定方法可以选择统一或个别。选择统一时将自动在生产线上的各机器自动展开设定
内容。选择个别时可以对生产线上的各机种进行设定。如果数据设定为统一后变更为个别，将自动
展开数据。相反如果设定输入个别后要变更为统一，只有所有数据为未输入或已输入时才可以变更，
有未输入的数据时不能变更。
按下「详细设置」按钮，即显示各机器的 BOC 标记信息，并可进行设定。
仅 LX-8 系列/RX-6 系列/RX-7-8 系列/RS-1 系列/JM-50-100 系列可设定 BOC 标记。
「详细设置」按钮，在 BOC 标记位置设定为 2 点以上、或第二 BOC 标记位置设定为 2 点以上时
有效。
【为 JX-350 时】
显示输入第三 BOC 标记信息的区域。
在详细设置画面、示教信息画面也同样。
【只有 JM-10 及 JM-20 的生产线】
不显示全局坏板标记、详细设置按钮、RX-7-8 系列 标记数据信息。
【含 JM-50-100 系列的生产线】
不显示 RX-7-8 系列坏板标记信息。
显示确认示教信息对话框。
显示标记详细设定对话框。
显示
RX-7-8
系列所使用
的坏板标记数据设定对话
框。
JaNets 使用说明书 7 编辑程序
7-8

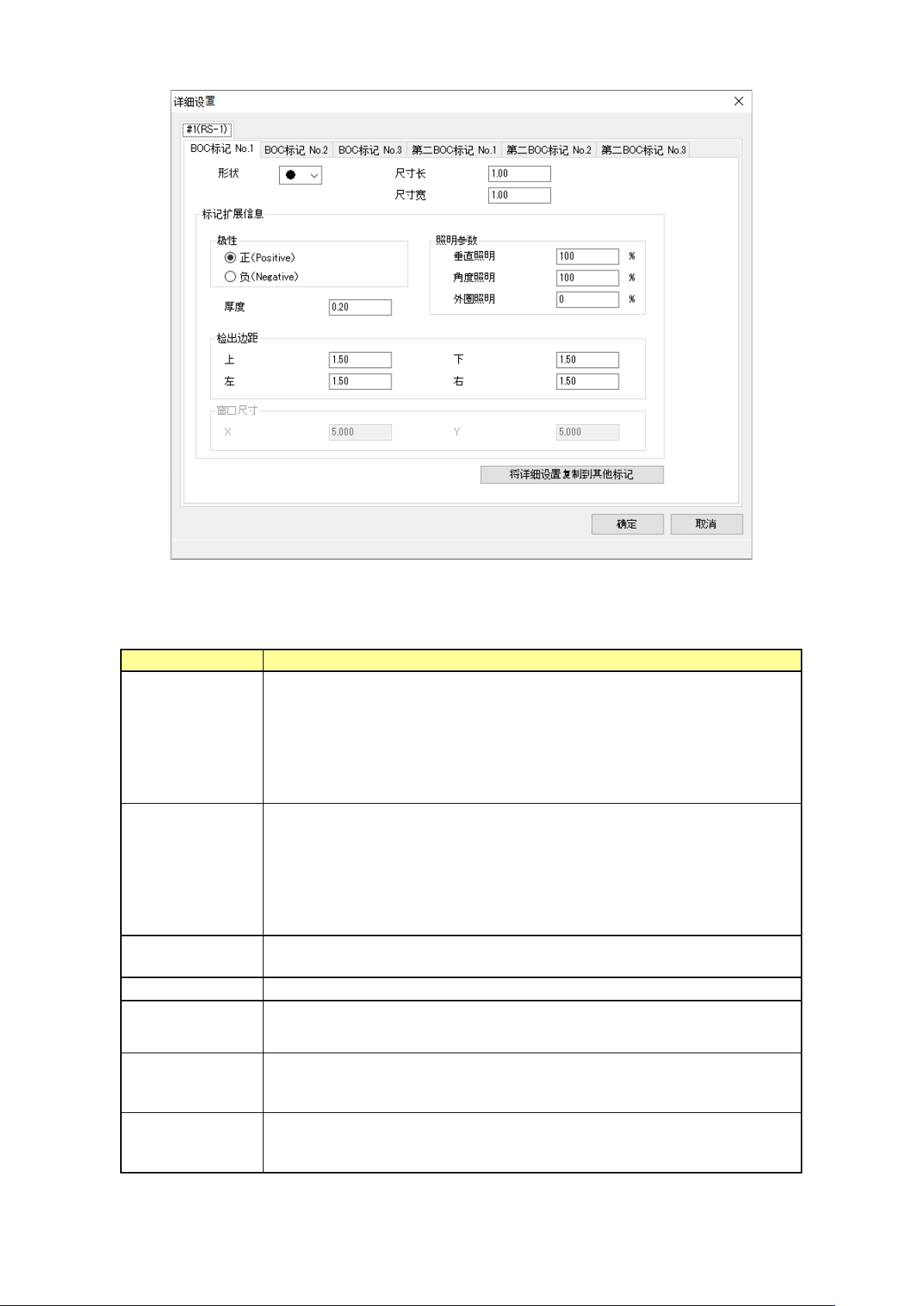

图 7-6 详细设置画面
表 7-5 详细设置项目
项目
内容
机器名选项卡
显示当前选择的生产线的机器选项卡，对各机器中的
BOC
标记进行设定。
即使生产线有多台 LX-8，也只有一个选项卡，各个 LX-8 共享 BOC 标记设置。
#1(RX-7)、#2(RX-7)・・・
仅 LX-8 系列/RX-6 系列/RX-7-8 系列/RS-1 系列/JM-50-100 系列可进行 BOC 标记编
辑。
其他机器或用户模板标记时，仅可显示，不能编辑。
（
BOC
标记设定的各项目显示灰色，不能设定）
BOC
标记
№
选项卡
显示指定机器（
LX-8
以外）的
BOC
标记
№1
～
3
、第二
BOC
标记
№1
～
3
的选项卡，
显示各 BOC 标记的设定值。
但在「基板数据(电路设定 A)」面板中，未设定坐标位置 XY 的 BOC 标记，以及第二
BOC 标记仅能显示，不能编辑。
指定 BOC 标记选项卡已完成示教时，会在选项卡中（*）显示。
例：BOC 标记 No1(*)
要变更选项卡内的标记信息时，选项卡的示教信息（
*
）会被解除。
标记名称选项卡
LX-8
显示各个
BOC
标记所使用的标记名称的选项卡，显示各标记的设定值。有关详
细，请参照
7-4-1-3-1 LX-8
系列
标记信息。
形状
通过组合框设定标记形状。
尺寸长、尺寸宽
设定标记尺寸。
输入范围为
0.5 mm
～
3.00 mm
。
极性
设定相对于基板的标记反映的方式。
选择正（基板暗、标记明）或、负（基板明、标记暗）。
默认：正
线宽
设定中空形状的线的宽度。
输入范围：0.20 mm～标记尺寸的一半的值
默认：
0.20 mm
