JaNets 使用说明书 19 TraceMonitor
19-31

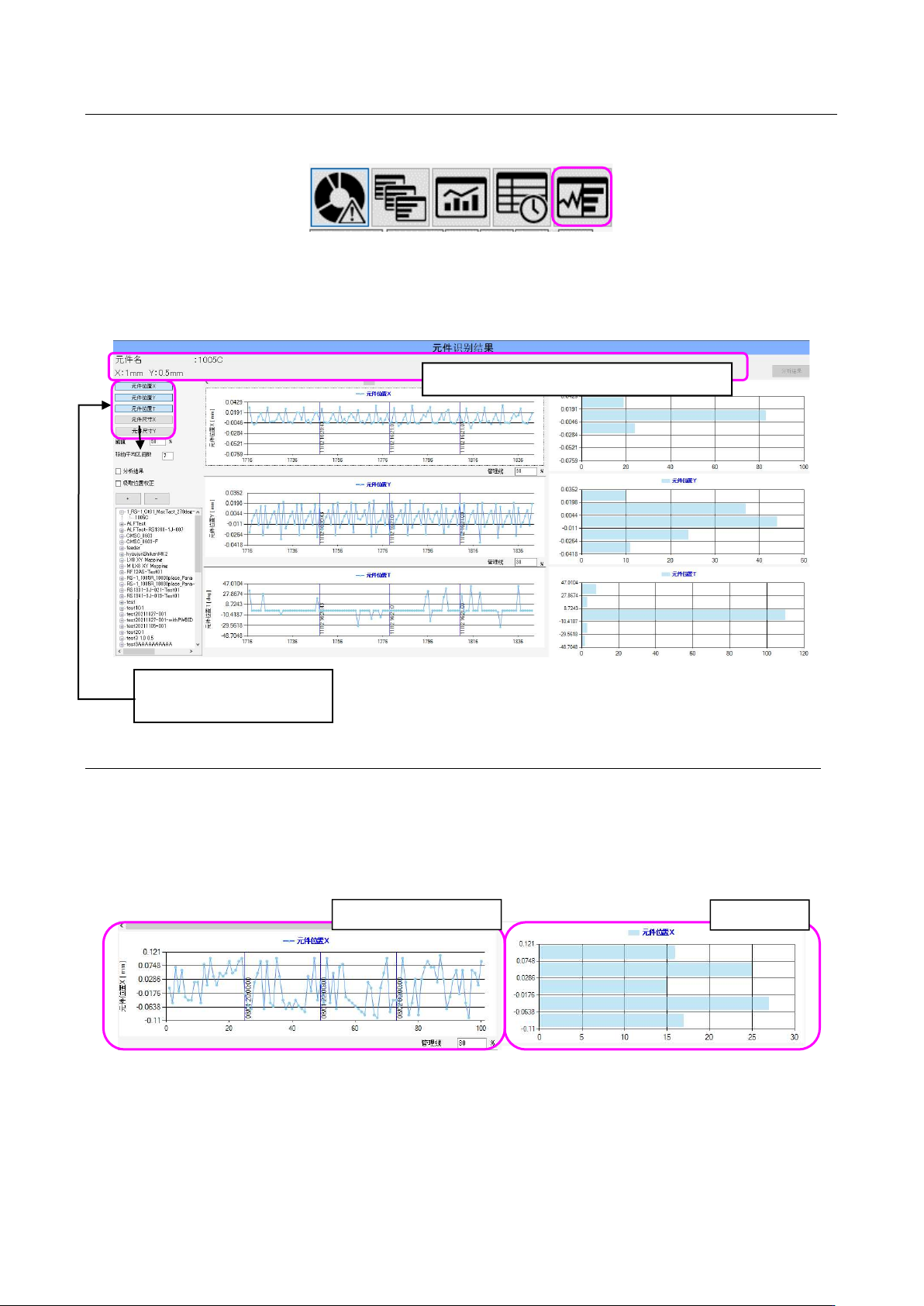

19-3-8
分析画面
在切换面板选择分析面板后，显示分析画面。
图 19-3-51 切换面板
在分析画面中，显示车间信息功能中所选择机器的元件吸取位置到元件中心位置的偏移量，即 识别结果
元件位置（X,Y,T）的图、激光识别所测定结果的识别结果元件尺寸（X,Y）的图，以及直方图。
图 19-3-52 分析画面
19-3-8-1
识别结果元件位置信息
对于识别结果元件位置，将各机器的识别结果位置（以 0 为基准时的偏移）显示在图中。
图中有波动时，为供给不稳定，供应装置或吸嘴可能存在问题。
在远离 0 的位置稳定时，可能是吸取坐标或元件数据存在问题。
将图中显示期间内的数据直方图化，如右侧图所示。
离纵轴 0 最近的柱，表示最多且最为稳定的供给。
图 19-3-53 识别结果元件位置信息
可以切换各图的显示
/
不显示
最多可以显示 3 个图
直方图
识别结果元件位置图
显示对象元件名与元件尺寸
JaNets 使用说明书 19 TraceMonitor
19-32

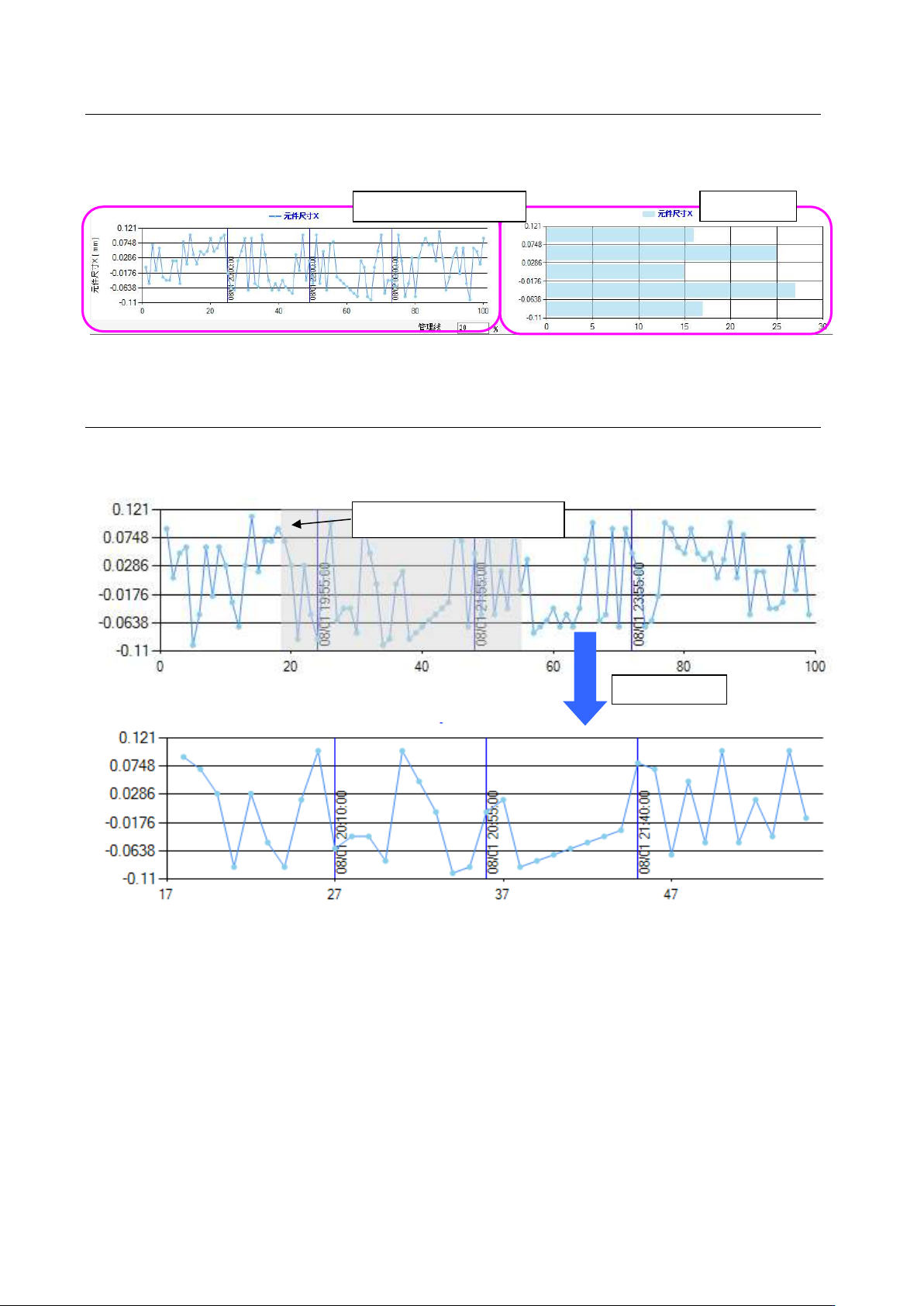

19-3-8-2
识别结果元件尺寸信息
对于识别结果元件尺寸，在图中显示各机器生产程序的元件尺寸与识别结果元件尺寸之差。
图中有一定的偏移时，可能是由于元件不同或者输入的元件尺寸有误。
显示期间内的数据制作的直方图，如右侧图所示。
图 19-3-54 识别结果元件位置信息
19-3-8-3
选择显示范围
在图内按下鼠标的左键并移动，可以选择显示范围。
在图上按下鼠标的右键并移动，可以使显示期间返回初始状态。
图 19-3-55 正在选择显示范围
图 19-3-56 选择显示范围后
直方图
识别结果元件位置图
被选中的范围，显示为浅灰色
选择显示范围
JaNets 使用说明书 19 TraceMonitor
19-33
19-3-8-4
显示选项
使用画面左侧的吸取位置校正，可以变更图的显示。
使吸取位置校正为有效时，显示元件位置与吸取位置校正相叠加的图。由此显示出供应装置内元件的偏
移，有波动时请确认供应装置、包装形式。
吸取位置校正适用于星型贴片头或者激光识别的胶带元件，其他元件在图中不会变化。
按下+按钮放大，按下-按钮则缩小显示范围。
图 19-3-57 分析数据显示选项
吸取位置校正：变为显示反映了吸取位置校正（
X,Y
）的元件位置（
X,Y
）
＋
/
－按钮
：为放大缩小按钮，＋按钮放大，－按钮缩小
