JaNets 使用说明书 7 编辑程序 7- 35 包装（ RX -7-8 系列）画面 在基本 设置的包装 中选择带子，仅在 RX -7-8 系列图像 中 勾选 了使用时 予以显示 。 图 7- 50 包装（ RX -7-8 系列）画面 包装（ LX -8 系列）画面 在基本 设置的包装 中选择带子或者料管， 仅在在生产线上 有 LX -8 系列时 予以 显示。 图 7- 51 包装（ LX -8 系列）画面
JaNets 使用说明书 7 编辑程序
7-34
包装（散装）画面
在基本设置的包装中选择散装，并选择树形控件的「元件数据」-「包装」。
图 7-47 包装(散装)画面
包装（INS 带）画面
在基本设置的包装中选择 INS 带，选择树形控件的「元件数据」‐「包装」。
图 7-48 包装（INS 带）画面
包装（INS 散装）画面
在基本设置的包装中选择 INS 散装，选择树形控件的「元件数据」‐「包装」。
图 7-49 包装（INS 散装）画面
对元件吸取后至可吸取下一个元件的等待时间，按照与各类
型的默认等待时间的百分比形式进行指定。
可根据上面选择的「类型」选择。
JaNets 使用说明书 7 编辑程序
7-35

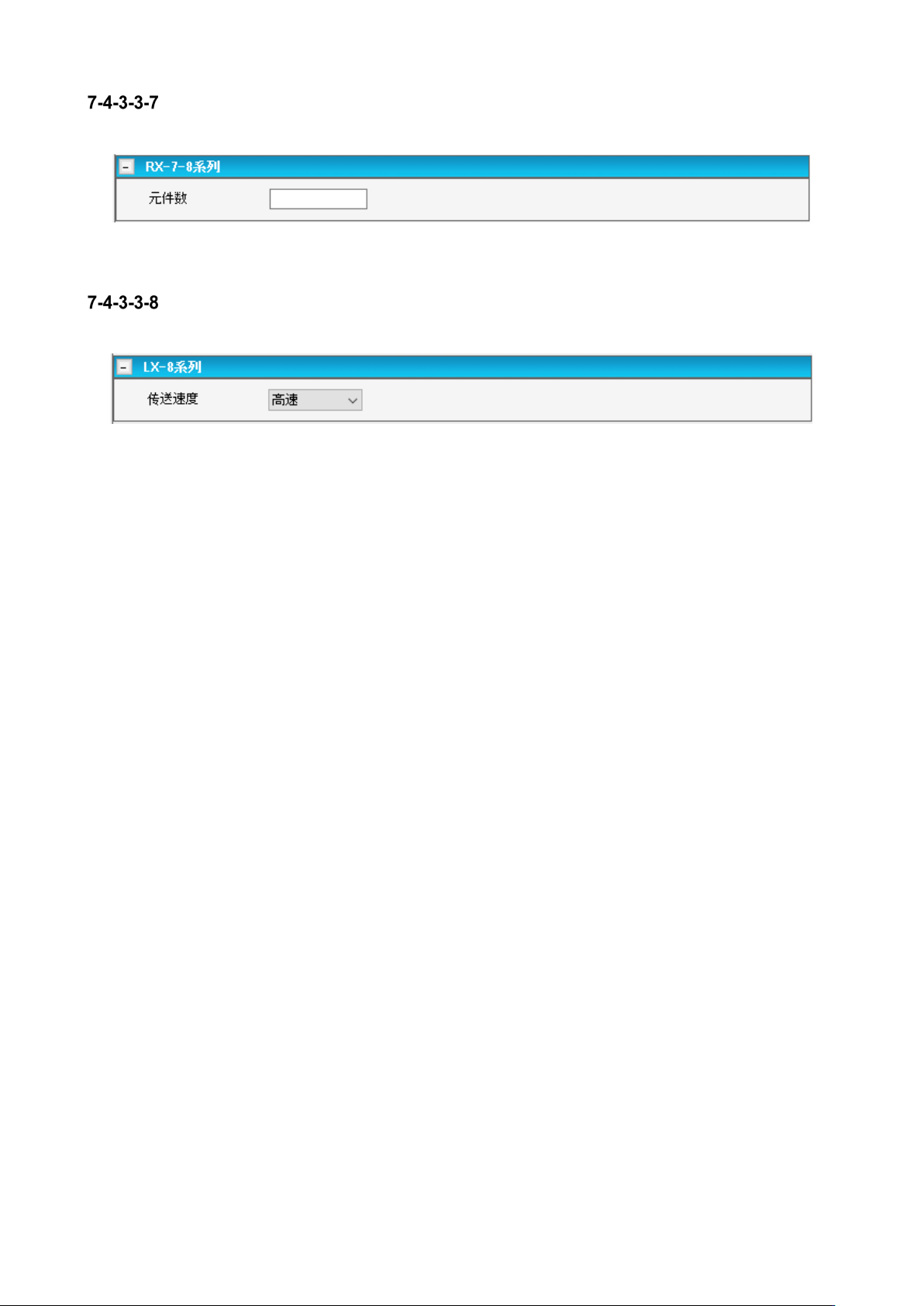

包装（RX-7-8 系列）画面
在基本设置的包装中选择带子，仅在 RX-7-8 系列图像中勾选了使用时予以显示。
图 7-50 包装（RX-7-8 系列）画面
包装（LX-8 系列）画面
在基本设置的包装中选择带子或者料管，仅在在生产线上有 LX-8 系列时予以显示。
图 7-51 包装（LX-8 系列）画面
JaNets 使用说明书 7 编辑程序
7-36

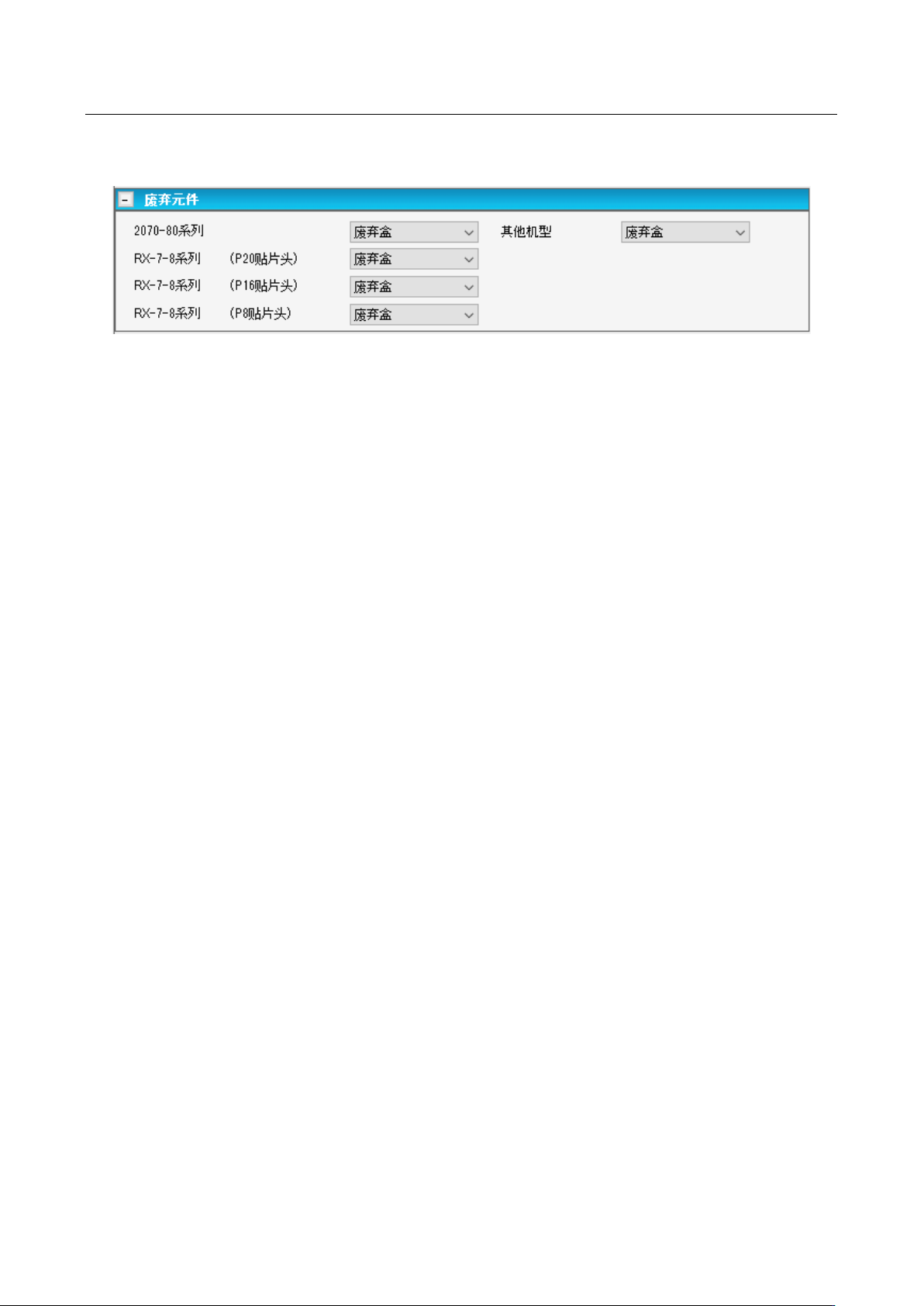

7-4-3-4 废弃元件画面
用于设置废弃元件场所的画面。
图 7-52 废弃元件画面
※ RX-7-8 系列（P20 贴片头）、RX-7-8 系列（P16 贴片头）、RX-7-8 系列（P8 贴片头），仅在基
本设定的包装中选择带子，在 RX-7-8 系列图像中勾选了使用时予以显示。
